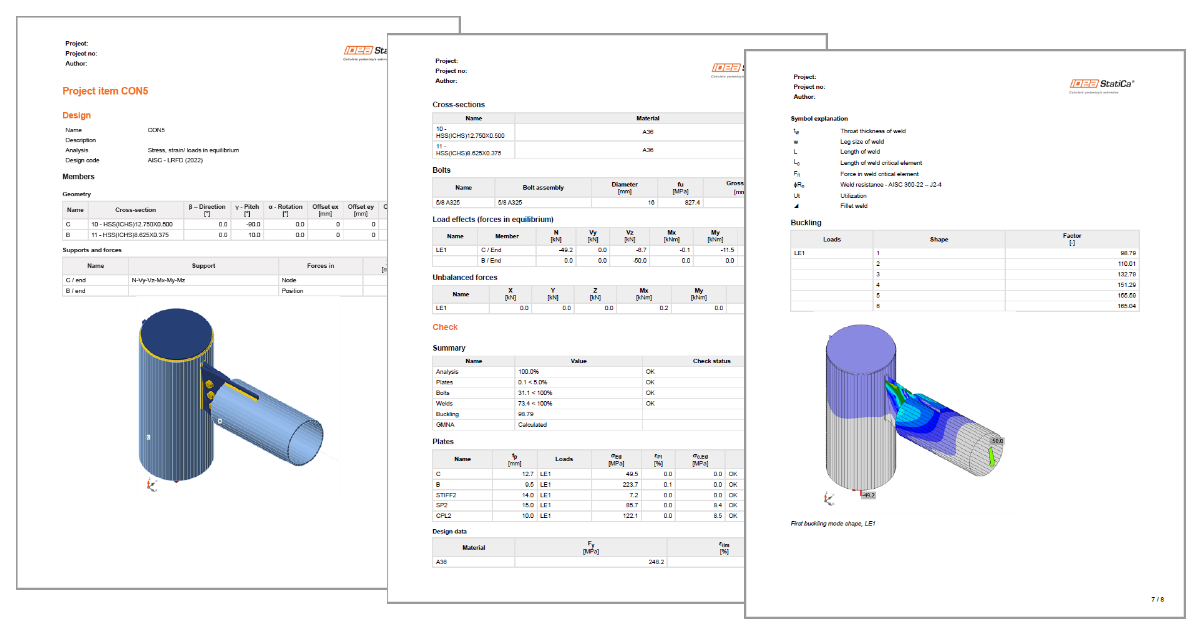

Rapport détaillé du modèle et des charges
Vous pouvez générer un rapport plus détaillé avec les informations suivantes :

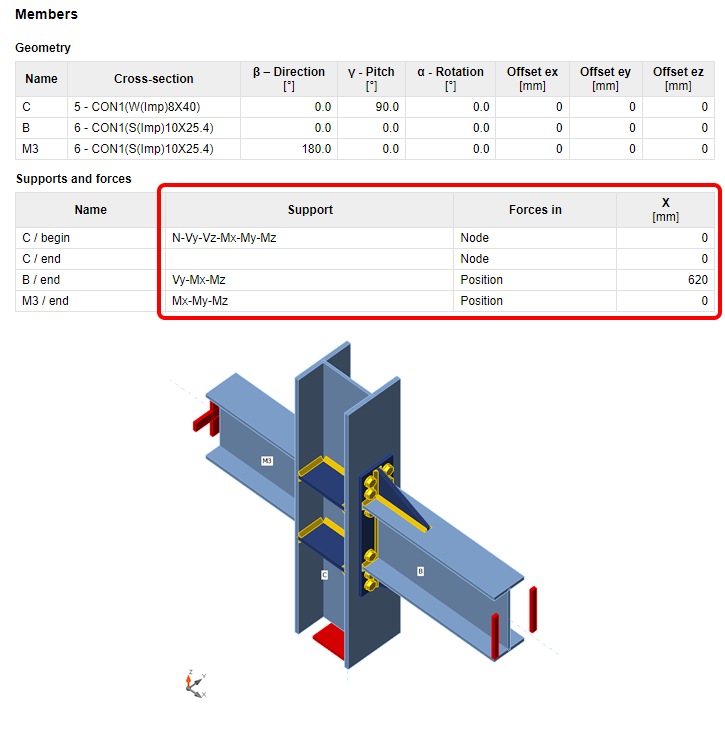

Appuis et forces
Le type de modèle choisi (les appuis appliqués, respectivement) est présenté dans le tableau et dans la figure ci-dessous. Par exemple, l'extrémité appuyée de l'élément porteur aura les six réactions listées, tandis que l'extrémité libre n'en aura aucune. Pour le type de modèle N-Vy-Vz, les forces complémentaires, c'est-à-dire Mx-My-Mz, seront présentées. Le rapport de calcul inclut également les conditions aux limites.
Le tableau présente également la position des forces appliquées.

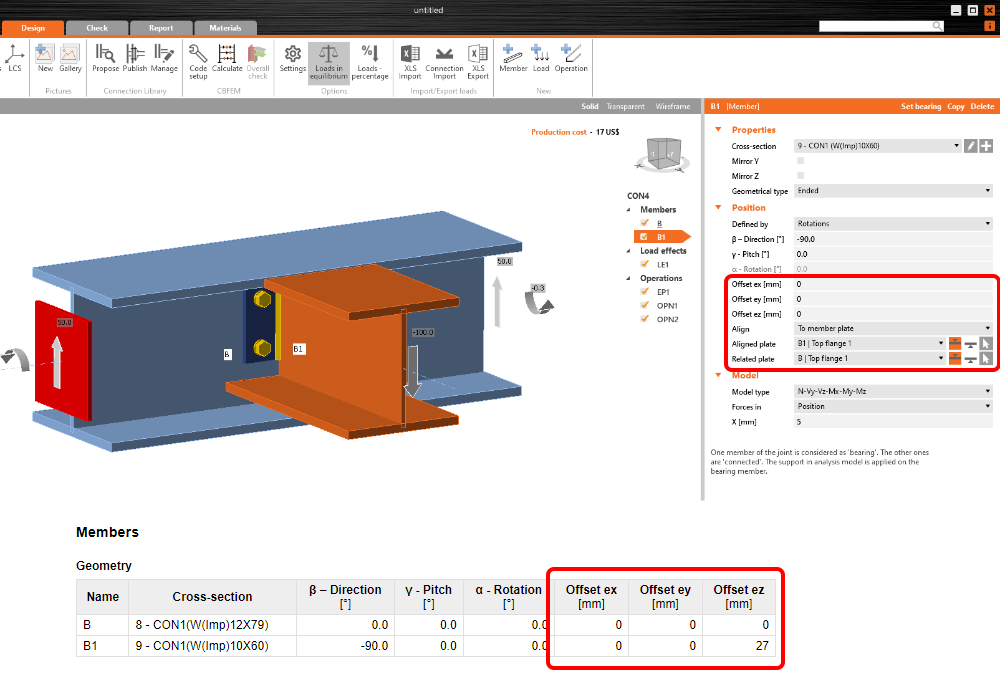

Alignement ajouté aux excentricités
Le type d'alignement choisi est désormais pris en compte lors de l'affichage du tableau des décalages des éléments. Le tableau de géométrie dans le rapport calcule le décalage total dans les coordonnées globales.

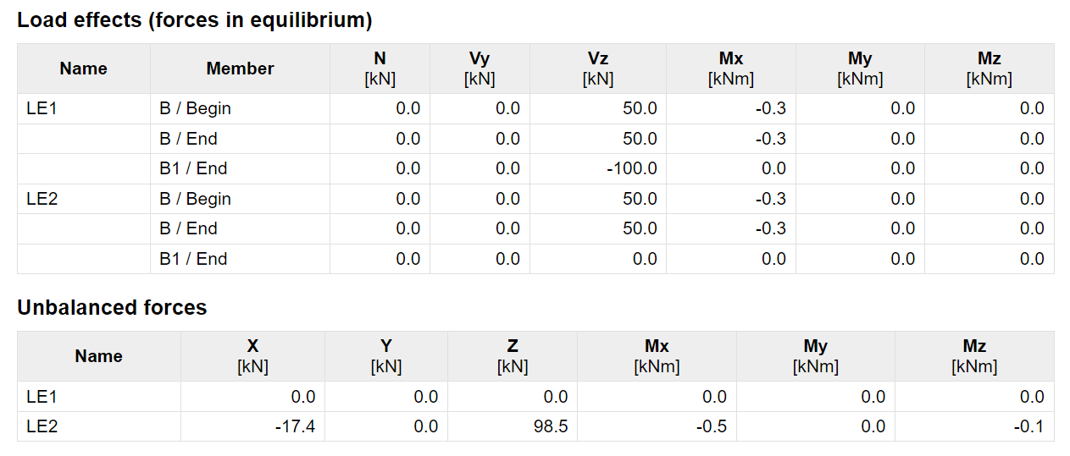

Effets de charge
La partie chargée des éléments (Début/Fin), ainsi que le tableau des forces non équilibrées, ont été ajoutés au tableau des effets de charge appliqués.

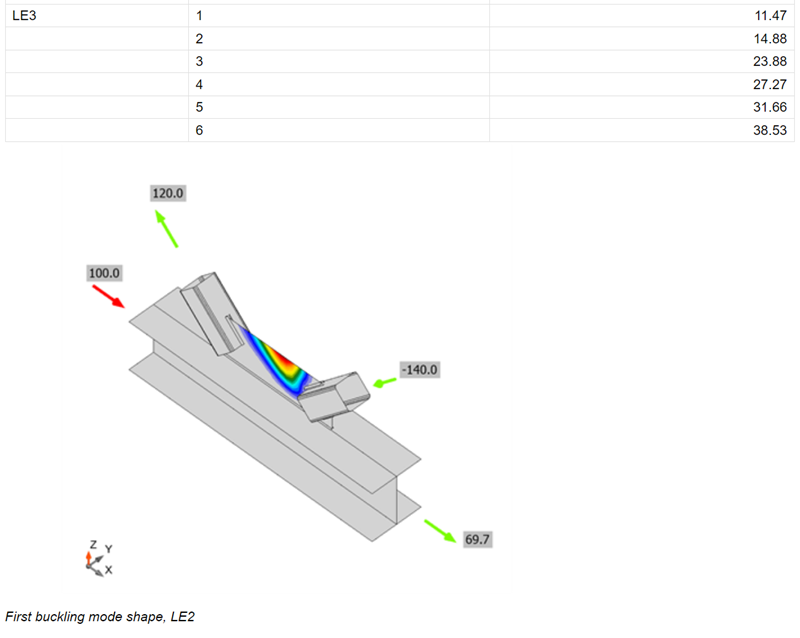

Forme de flambement
Une figure avec la forme de flambement la plus probable (facteur le plus bas) a été ajoutée au rapport lorsque l'analyse de flambement est effectuée.

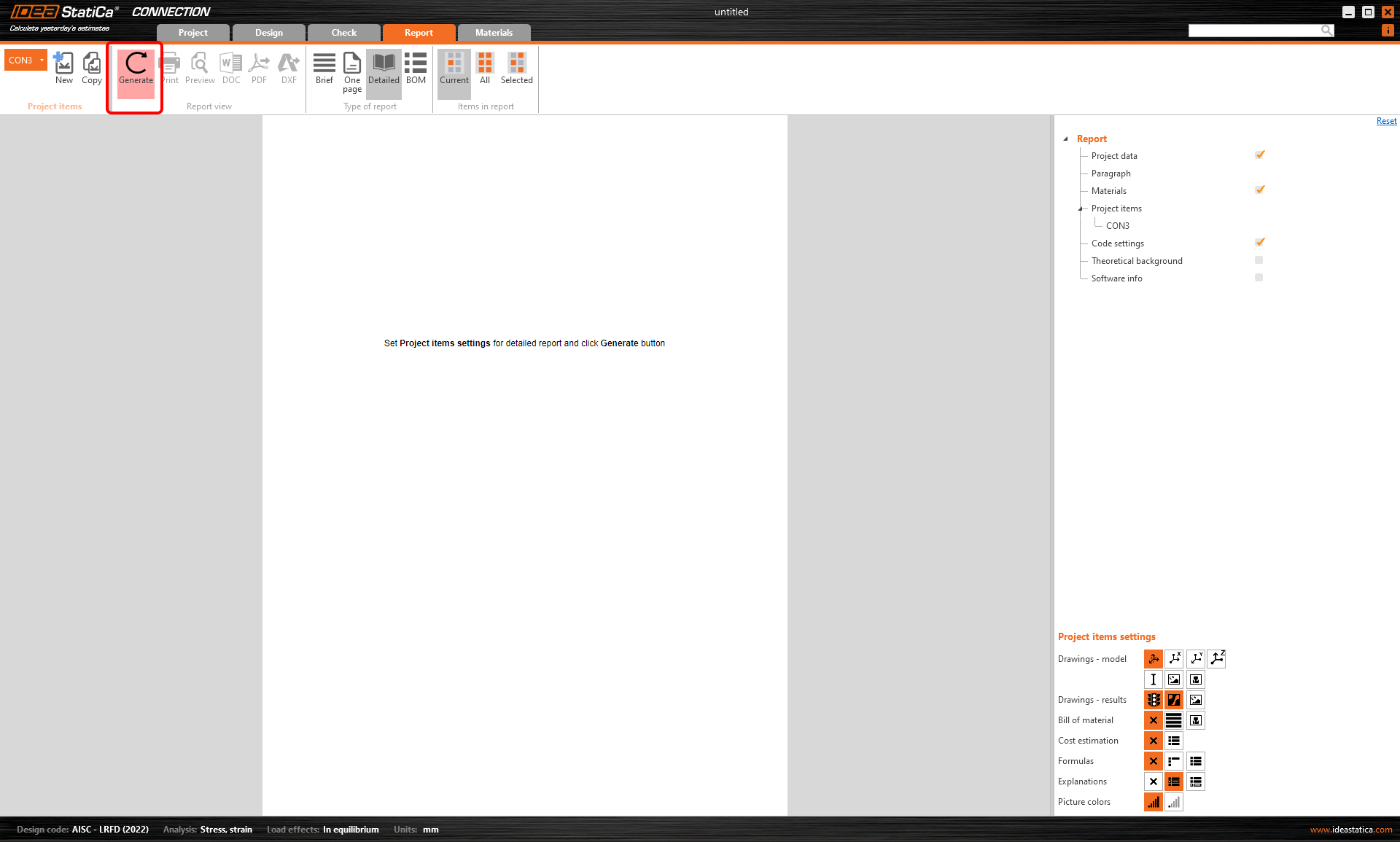

Rapport non généré automatiquement
La génération du rapport peut prendre un certain temps et n'est pas toujours nécessaire. Désormais, le rapport est généré manuellement en appuyant sur le bouton Générer.
Actuellement, cette fonctionnalité fonctionne correctement uniquement la première fois que l'onglet Rapport est ouvert. La fois suivante, le rapport est automatiquement régénéré. Cela pourrait faire partie des développements futurs.
Disponible dans les éditions Expert et Enhanced d' IDEA StatiCa Steel.
