Limitations du lien BIM béton
Ce qui suit décrit les limitations et considérations actuelles lors de l'utilisation du lien BIM ETABS/SAP2000 avec IDEA StatiCa Checkbot et Detail 2D, en mettant en évidence les contraintes potentielles, les problèmes courants et les pratiques recommandées pour garantir une analyse et un dimensionnement précis.
Limitation : Import
Si un cas de charge ETABS contient des étapes d'analyse, IDEA StatiCa Checkbot ne pourra pas toutes les prendre en compte.
- Il est recommandé de séparer les cas de charge par étapes en cas de charge individuels avant l'import.
Limitation : Fonctionnalité de synchronisation
Lors de la synchronisation du modèle, les types de combinaisons de charges sont réinitialisés.
- L'utilisateur doit réassigner les types de combinaisons de charges corrects après chaque synchronisation.
Limitation : Création d'éléments Detail
Les limitations suivantes s'appliquent lors de la création d'un Detail dans Checkbot :
- Les Details ne peuvent être créés que pour des éléments de voile situés dans le même plan.
- Si les éléments sélectionnés ne sont pas coplanaires, une erreur se produira et un autre ensemble d'éléments devra être sélectionné.
Limitation : Export Detail
Lors de l'export d'un Detail, les limitations suivantes s'appliquent (un avertissement sera affiché dans Checkbot le cas échéant) :
- Les charges uniformes hors plan appliquées aux éléments 2D ne sont pas transférées vers Detail 2D.
- Les éléments 2D ne seront pas fusionnés s'ils ont des épaisseurs différentes, des matériaux différents ou des valeurs de chargement dans le plan différentes.
- Le chargement hors plan ne peut pas être exporté. Un avertissement apparaîtra si le chargement total sur le bord pour un cas de charge dépasse ±1 kN.
- Les éléments 2D non verticaux ne doivent pas être transférés vers Detail 2D ; l'application n'est pas adaptée à de tels éléments.
Problèmes courants liés au flux de travail
- Les charges ponctuelles concentrées peuvent provoquer un échec de l'analyse non linéaire. Ajoutez un dispositif de transfert (par ex., une plaque d'appui) pour distribuer la charge.
- Un maillage grossier d'ETABS ou SAP2000 (typique des modèles globaux) peut provoquer des pics de contrainte et générer des forces concentrées irréalistes, tant en valeur qu'en position, pour le dimensionnement du ferraillage.
- Recommandation : Modifier le maillage à 100 mm x 100 mm pour les éléments de voile importés.
- Un maillage grossier peut également provoquer des moments dans le plan significatifs qui ne peuvent pas être capturés avec précision dans IDEA StatiCa.
- Recommandation : Définir la rigidité hors plan des éléments de voile importés à une valeur faible afin que les éléments structurels environnants du modèle global puissent correctement reprendre et transférer les efforts hors plan.
- Si une charge ponctuelle sur le bord crée de la traction sur le bord (par ex., due à une charge latérale), l'analyse non linéaire peut échouer.

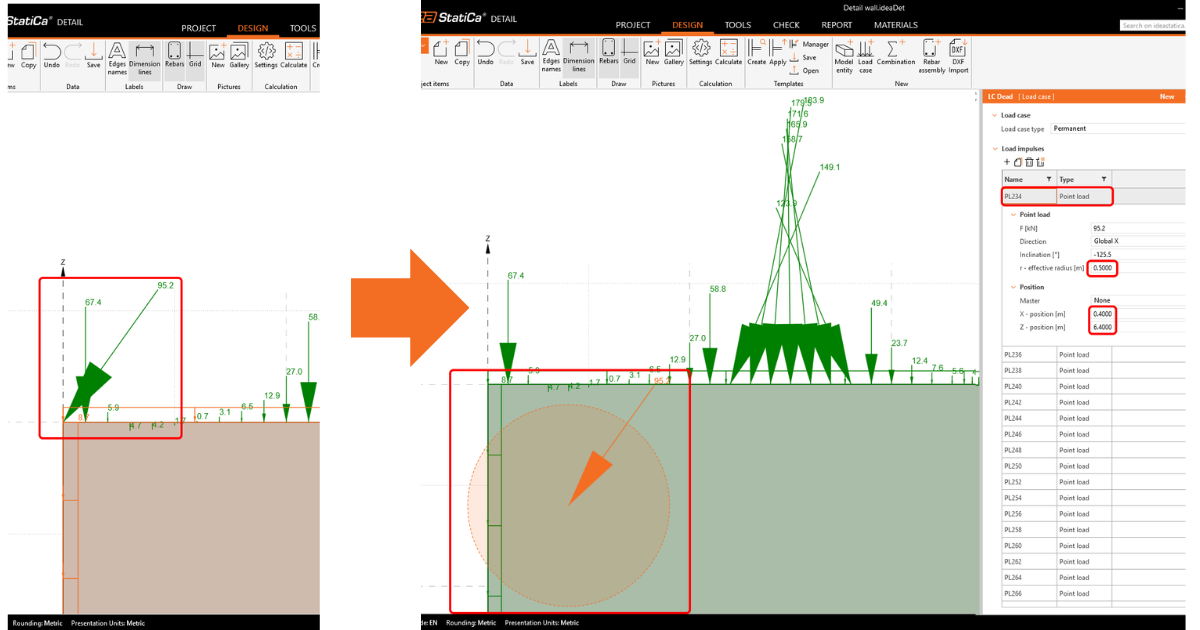

- Recommandation : Déplacer légèrement la charge ponctuelle vers l'intérieur pour assurer un engagement correct du béton.
Limitations du lien BIM acier
Le lien fonctionne désormais pour une grande variété d'assemblages/joints. Cependant, veuillez tenir compte des fonctionnalités non encore prises en charge :
Limitation : Import des charges
Nous ne prenons pas en charge l'import de combinaisons de charges contenant des combinaisons de charges avec une addition autre que linéaire.
Nous ne prenons pas en charge le référencement d'une combinaison de charges à l'intérieur d'une autre combinaison de charges.
Limitation : Comment exécuter les liens SAP2000 et ETABS avec IDEA StatiCa 22.1.
Versions problématiques :
- SAP2000 24.1.0
- ETABS 20.3.0
Description du problème :

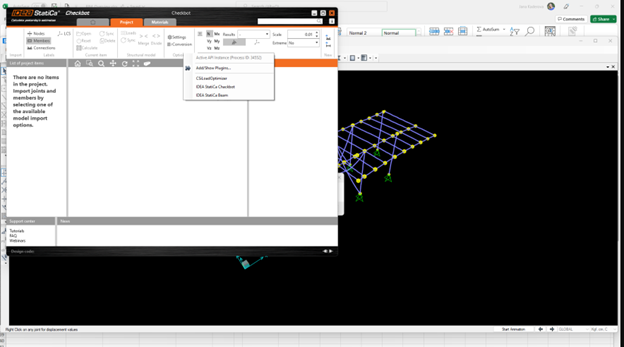

Le nouveau correctif de SAP2000 24.1.0 ne fonctionne pas avec la dernière version IDEA 22.1. Une fois que vous démarrez Checkbot depuis le menu, l'interface se présente comme suit et rien ne peut être fait/cliqué.
Solution :
Cela s'applique également à SAP2000 et ETABS (dernières versions). La solution de contournement consiste à :
1. Localiser le fichier de configuration (soit SAP2000.exe.config soit ETABS.exe.config) dans
C:\Program Files\Computers and Structures\SAP2000 24\
ou
C:\Program Files\Computers and Structures\ETABS 20\

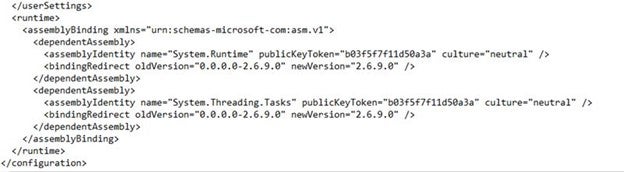

2. Supprimer les lignes suivantes en bas du fichier et l'enregistrer (droits administrateur requis).
Alternativement, copier le fichier sur le bureau, le modifier là, puis le recopier dans le dossier d'origine.

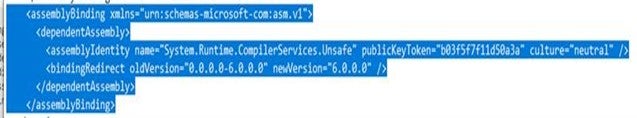

Voici à quoi le fichier devrait ressembler (sa partie inférieure) après la suppression correcte de la liaison d'assembly :
3. Il est alors possible d'exécuter Checkbot.
Limitation : Équilibre

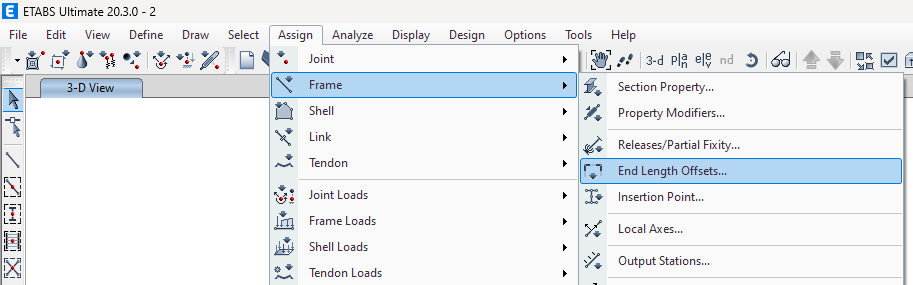

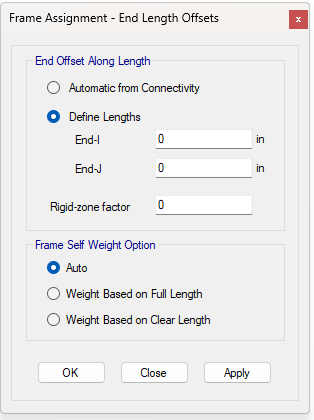

Pour assurer l'équilibre aux nœuds, veuillez définir les décalages de longueur d'extrémité (End Length Offsets) à 0 :
Limitation : Convention de signe pour les efforts intérieurs

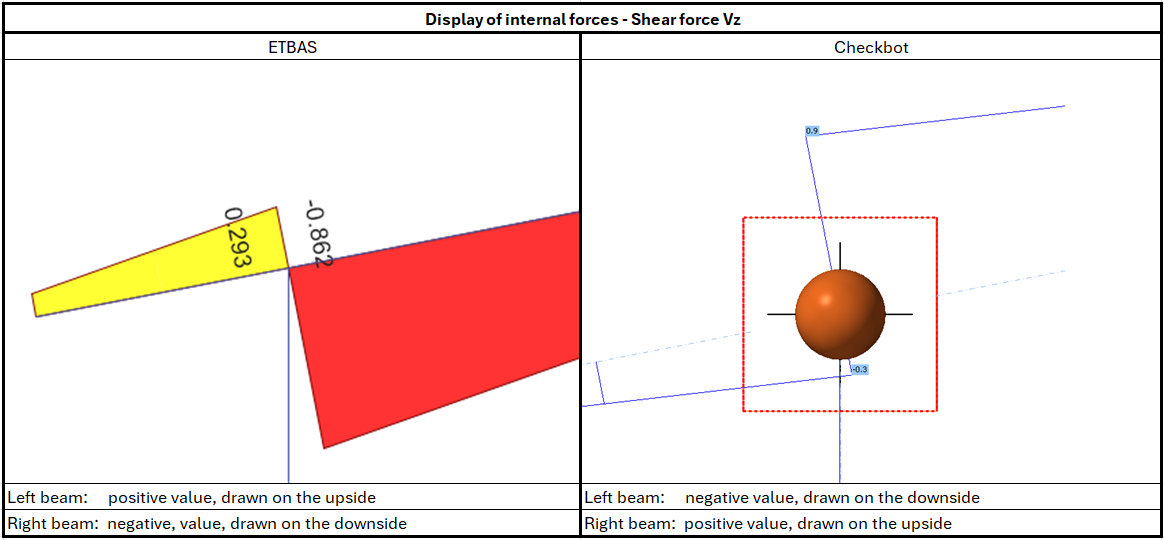

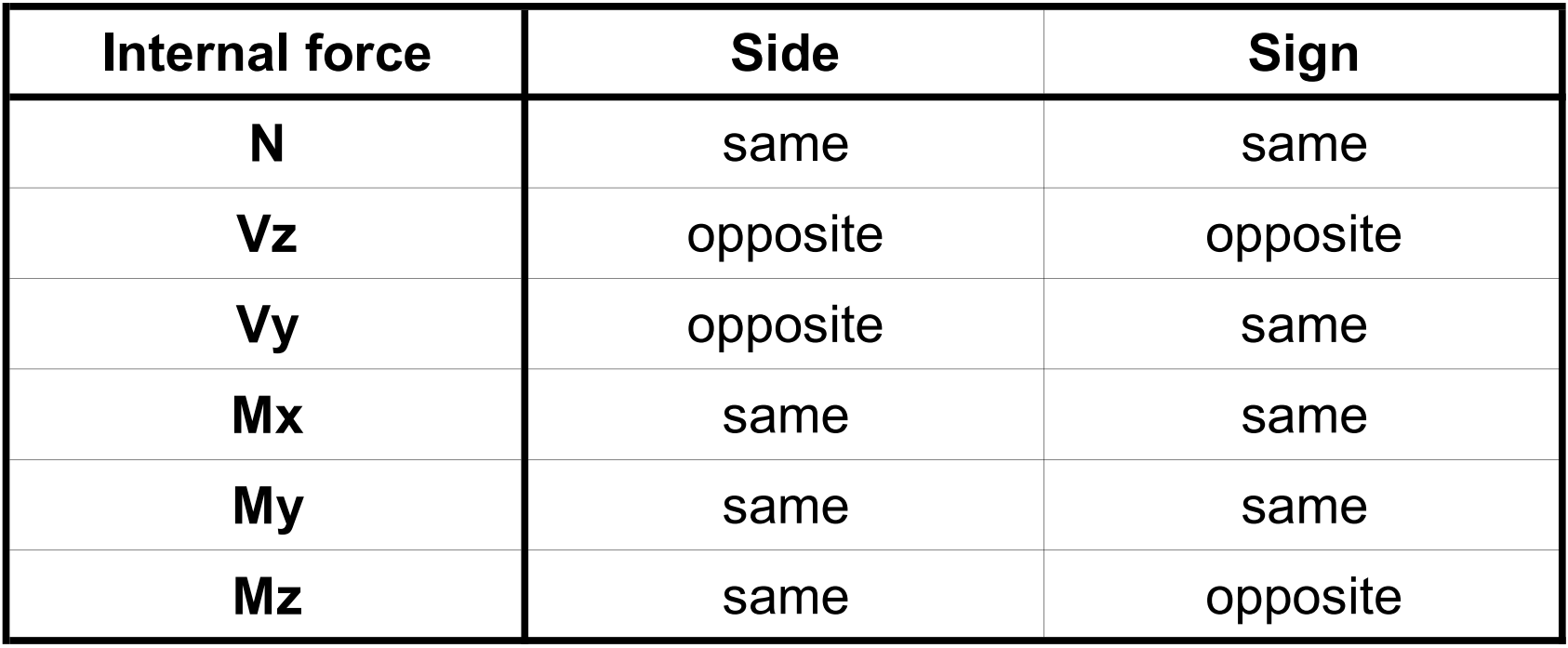

En raison de conventions de signe différentes dans ETABS et dans Checkbot, les efforts intérieurs sont affichés différemment. Les effets de charge sont appliqués correctement, mais les efforts intérieurs peuvent être affichés avec le signe opposé et tracés de l'autre côté de la poutre.
Limitation : Plusieurs versions de SAP2000 ou ETABS installées sur l'ordinateur
L'API d'ETABS et de SAP2000 utilise la bibliothèque COM, qui doit être enregistrée dans le registre. Lorsque vous installez une nouvelle version, la COM pour cette version est enregistrée automatiquement lors de l'installation. Ainsi, lorsque vous essayez ensuite d'exécuter le lien Checkbot pour une version plus ancienne, cela ne fonctionne pas.
Si vous souhaitez basculer entre ces deux versions, vous devez :
1) Exécuter en tant qu'administrateur le fichier "UnregisterSAP2000.exe" ou "UnregisterETABS.exe" dans le dossier de la version la plus récente.
2) Puis exécuter en tant qu'administrateur le fichier "RegisterSAP2000.exe" ou "RegisterETABS.exe" dans le dossier de la version plus ancienne.
