Points forts
Depuis des années, nous recherchons de nouvelles façons de ferrailler et de vérifier normativement les détails en béton de toutes topologies et sollicitations. En 2016, nous avons établi un partenariat avec l'une des meilleures universités techniques au monde – l'ETH Zurich – pour créer IDEA StatiCa Detail.
Vérifications à l'état limite de service (ELS)

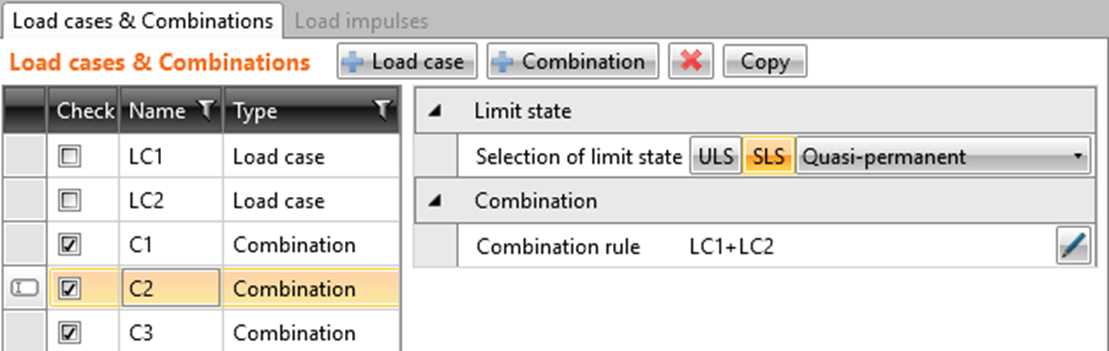

Les vérifications à l'état limite de service (ELS) sont désormais implémentées pour permettre une vérification normative complète des détails de poutres standard et non standard, des voiles, des assemblages de portiques, etc. La première étape vers l'ELS dans l'application Detail se situe dans la définition des charges. De nouveaux boutons de commutation sont disponibles dans la définition des combinaisons, avec une liste déroulante pour la sélection appropriée du type de combinaison ELS. Les coefficients partiels sont accessibles de la même manière que pour les combinaisons ELU, via l'icône stylo.
Limitation des contraintes

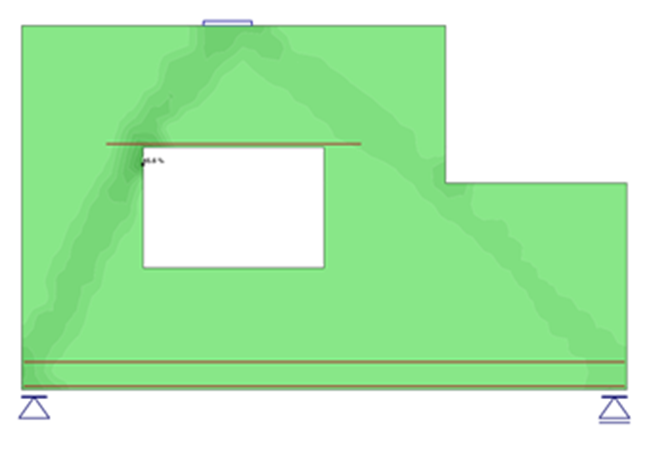

La vérification de la limitation des contraintes à l'ELS est effectuée pour les combinaisons caractéristiques et quasi-permanentes, en tenant compte des valeurs limites de contrainte dans le béton et dans le ferraillage. La différence entre les vérifications de limitation des contraintes à l'ELU et à l'ELS est prise en compte par la combinaison et son intensité de charge.
Ouverture des fissures

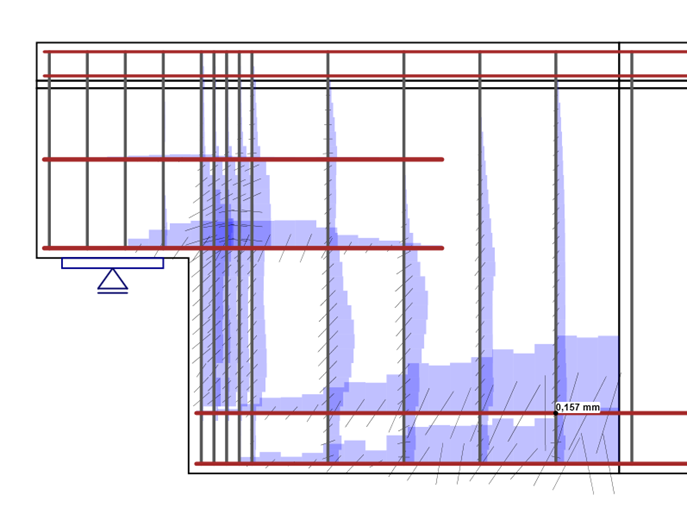

L'ouverture des fissures a un impact majeur sur la durabilité du dimensionnement. Deux modèles sont intégrés en arrière-plan d'IDEA StatiCa Detail pour couvrir les conditions à court terme et à long terme, en tenant compte du coefficient de fluage toujours affiché avec les suffixes CT/LT.
Flèche

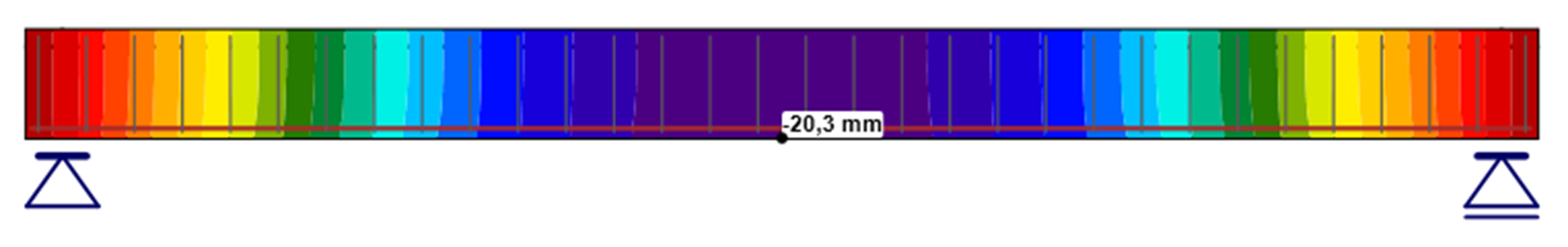

La vérification de la flèche utilise la même approche que celle expliquée dans le paragraphe relatif à l'ouverture des fissures. Deux modèles sont utilisés pour couvrir les flèches à court terme et à long terme. La seule limitation dans la version actuelle est l'impossibilité d'afficher la déformée lorsque le modèle comporte une extrémité tronquée (typiquement les détails d'éléments 1D).
Ferraillage sur plusieurs éléments

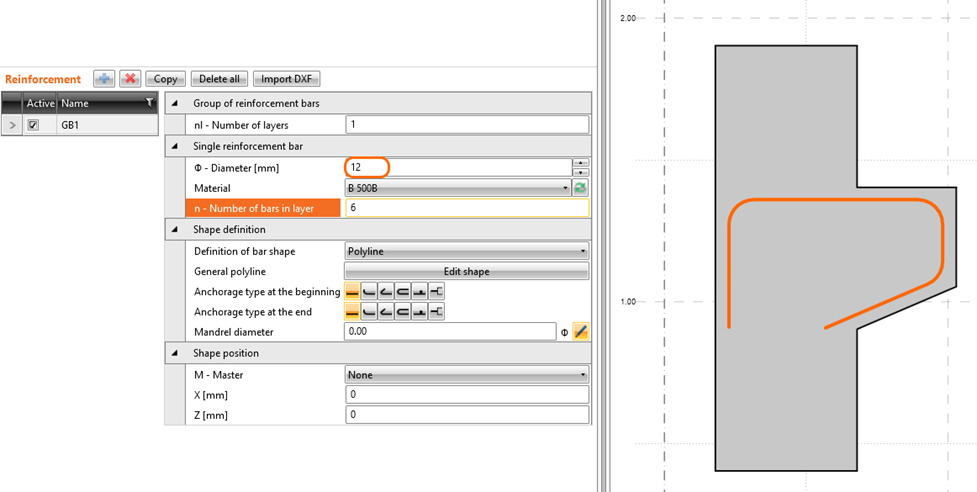

Afin de rendre le processus de ferraillage aussi simple que possible, nous avons ajouté une nouvelle possibilité de définir le groupe de barres sur le contour de tous les éléments du modèle. Une fois cette option sélectionnée, les numéros de bords apparaissent dans la scène pour faciliter la saisie des numéros corrects.
Mandrins dans le ferraillage

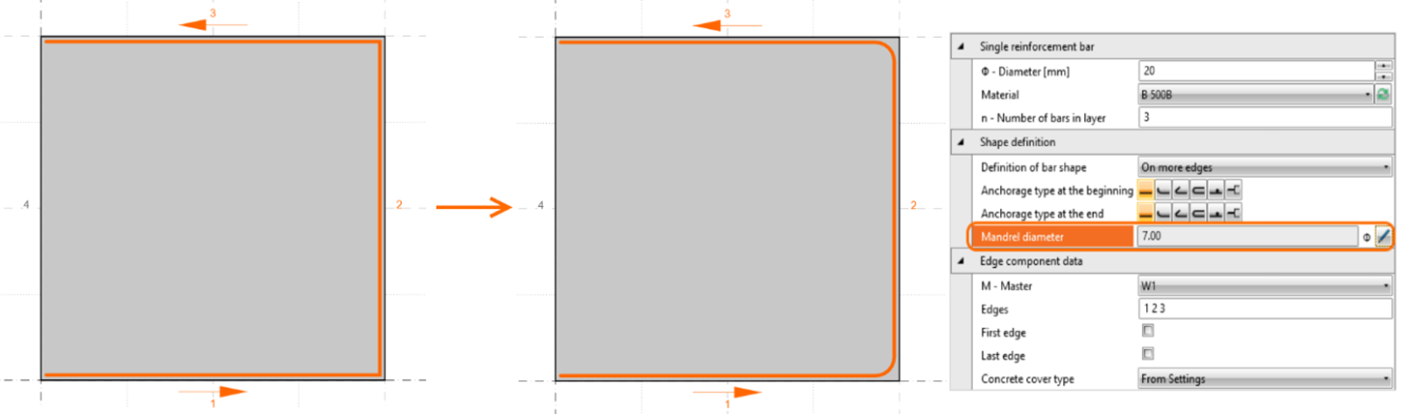

La définition d'un groupe de barres en polyligne ou sur plusieurs bords génère désormais des mandrins aux angles. Le paramètre par défaut est basé sur les dispositions normatives (4 diamètres de profil pour les diamètres inférieurs ou égaux à 16 mm, et 7 diamètres pour les diamètres supérieurs à 16 mm) ou peut être défini manuellement via l'icône stylo.
Nomenclature du ferraillage – Export DXF 2D

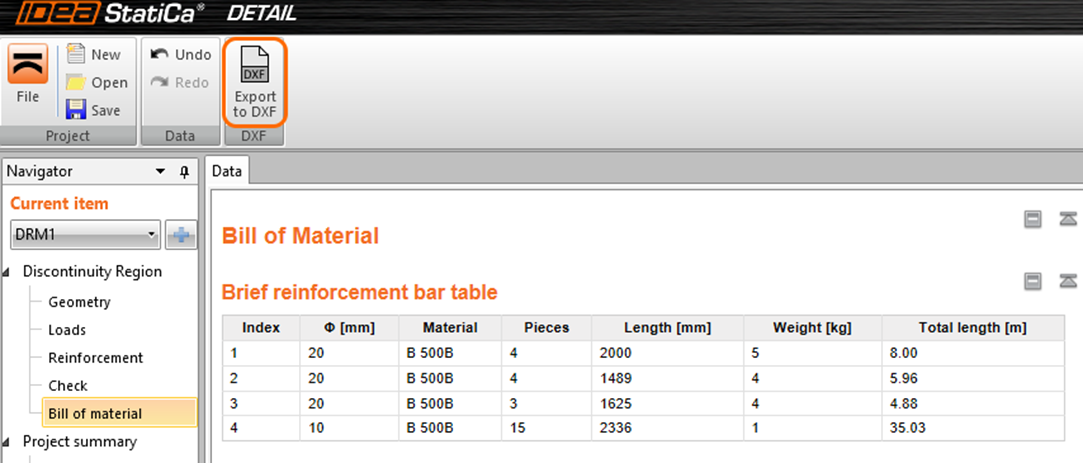

Une nouvelle option d'export de la nomenclature du ferraillage vers un fichier DXF 2D est disponible dans le ruban, sous l'onglet Nomenclature du ferraillage.

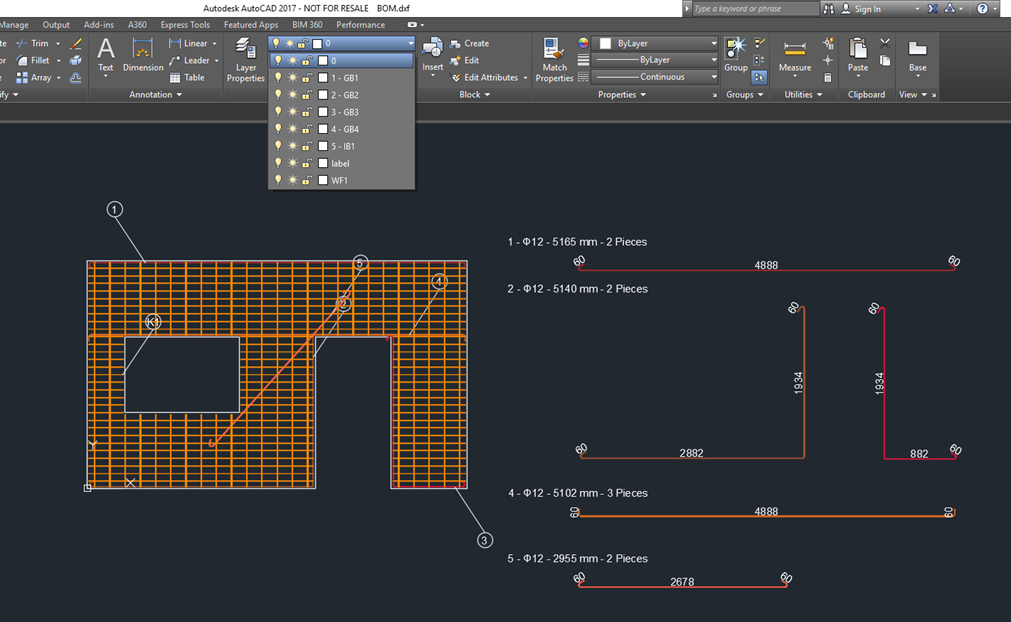

Une fois le fichier exporté et ouvert, on peut visualiser la forme du détail et les éléments de ferraillage triés en calques de base.
Rapport

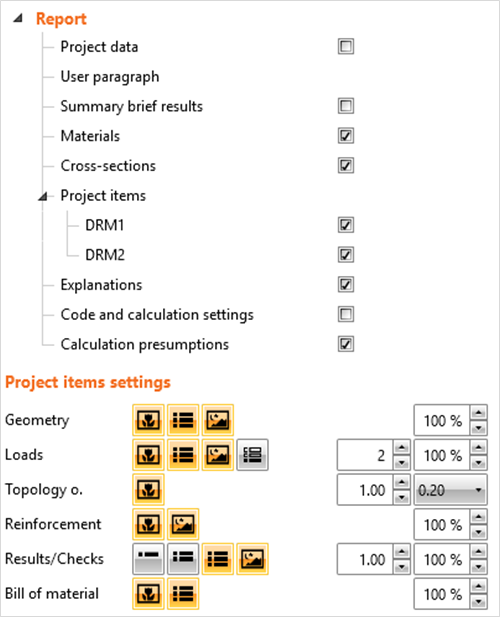

Un nouveau contrôleur pour les paramètres du rapport a été repris des autres applications IDEA StatiCa, avec des fonctions complètes de glisser-déposer, des chapitres de rapport personnalisés (disponibles dans les onglets données du projet ou région de discontinuité via l'icône stylo) et d'autres options de personnalisation du produit final. Ces paramètres peuvent être enregistrés une fois définis et réutilisés dans tout autre projet grâce aux boutons du ruban.
Améliorations de l'import DXF
L'import DXF lit et applique désormais l'épaisseur à partir de la largeur globale définie sur la polyligne dans le fichier DXF. Comme IDEA StatiCa Detail lit également les segments en arc de la polyligne, ceux-ci sont discrétisés en arrière-plan et un diamètre de mandrin par défaut est fixé à 0. Si des formes orthogonales sont importées et que l'on souhaite arrondir les angles, il est toujours possible de spécifier le diamètre du mandrin et IDEA se charge du reste.
Flux de travail BIM avec Detail
IDEA StatiCa Detail fonctionne comme une application autonome dans laquelle vous pouvez définir la topologie de zéro. Il est bien sûr beaucoup plus facile de s'appuyer sur un modèle créé dans d'autres applications. IDEA StatiCa Detail est encore une application récente et la majorité des liens BIM reste à venir. Ce que nous proposons dans la version 9.0, c'est le lien avec IDEA StatiCa Beam et IDEA StatiCa BIM.
Lien avec IDEA StatiCa Beam
- Phases de construction

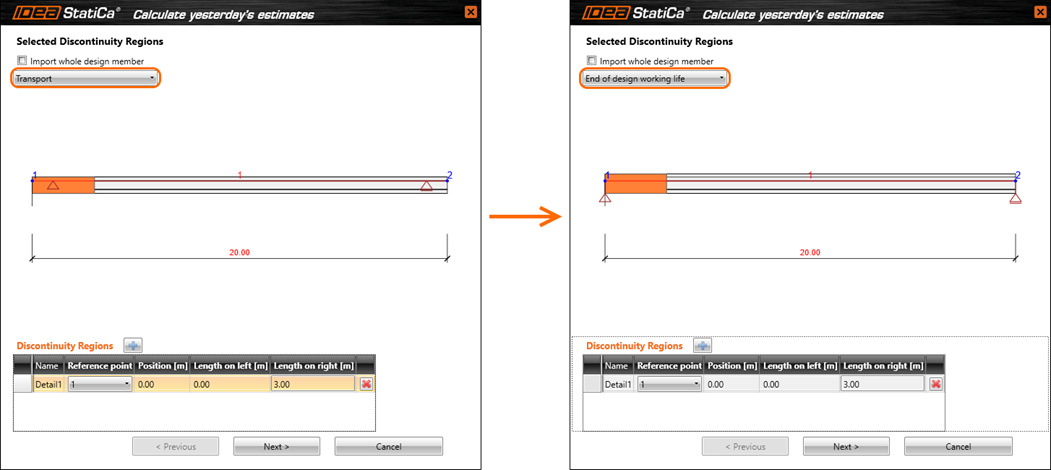

L'assistant est désormais capable d'exporter les poutres en tenant compte des phases de construction. Il contient une nouvelle liste déroulante pour la sélection des phases de construction souhaitées et sélectionne les combinaisons correspondantes pour l'export. Les effets de la précontrainte sont importés sous forme de charges ponctuelles, mais les câbles de précontrainte eux-mêmes ne figurent pas dans le modèle. Ils seront représentés par les effets des efforts internes.
- Sections transversales mixtes
Les sections mixtes béton-béton sont désormais incluses dans l'export vers IDEA StatiCa Detail. Les parties exportées vers l'application Detail sont régies par la phase de construction sélectionnée dans la liste déroulante mentionnée précédemment. Si la dalle mixte existe dans la phase de construction sélectionnée, elle apparaîtra dans le modèle Detail.
Divers
Cadre pour la version d'essai et la version académique
- Version d'essai

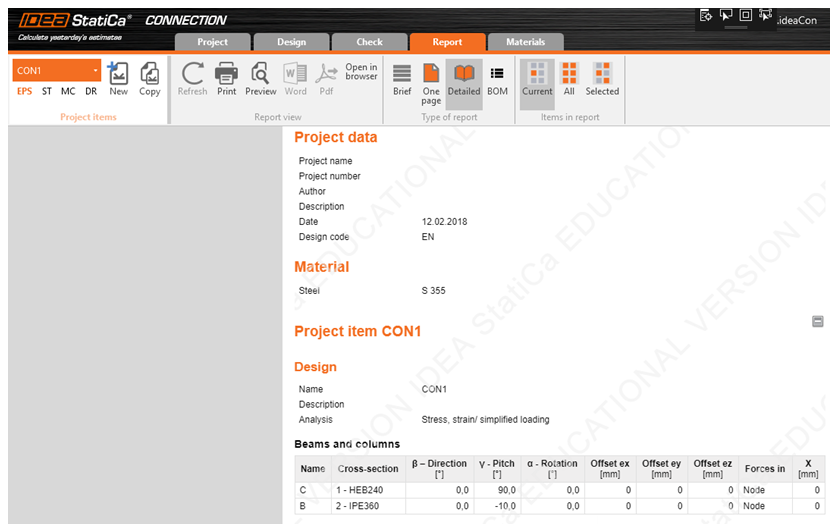

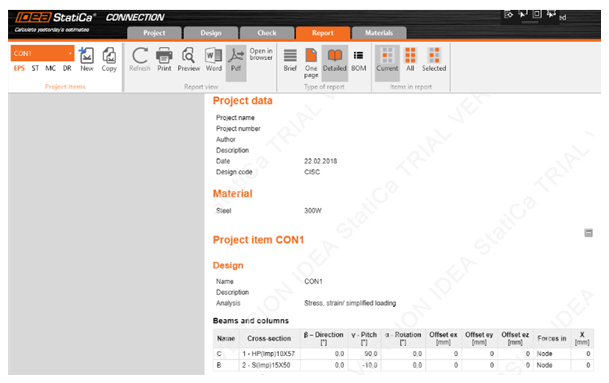

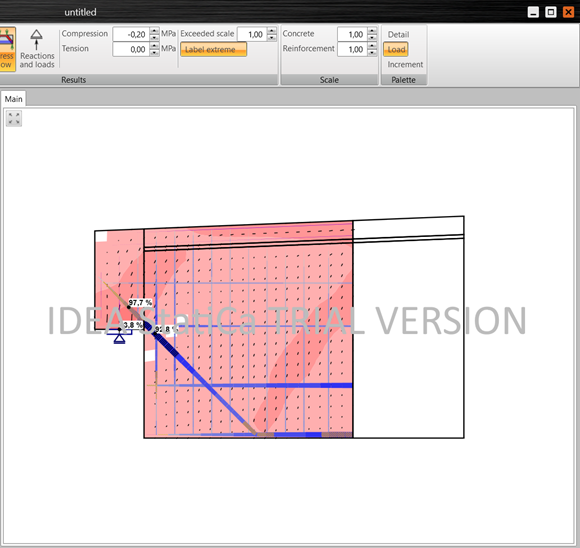

Une nouvelle approche pour la version d'essai a été mise en place. Des codes d'essai de 14 jours seront envoyés à chaque prospect après remplissage d'un formulaire en ligne. Les prospects ne peuvent activer qu'un seul essai sur un PC ou ordinateur portable particulier. L'arrière-plan du rapport et diverses scènes du logiciel seront filigranés. Un nouveau compte à rebours d'expiration est affiché en haut de la fenêtre principale.
