Analisi geometricamente e materialmente non lineare (GMNA)

Questo nuovo tipo di analisi è una parte importante della verifica normativa per gli elementi in sezione cava con un'influenza significativa sulla resistenza calcolata dell'intero collegamento. Il calcolo GMNA avvicina i risultati dell'analisi al comportamento reale della costruzione (ma non necessariamente ai requisiti normativi).

Fino alla versione 10.0, il nostro metodo CBFEM ha utilizzato l'analisi materialmente non lineare (metodo MNA, diagramma di lavoro elastoplastico). Questa soluzione è ancora sufficiente per la grande maggioranza dei casi di collegamento.

Ma per specifici elementi in sezione cava e/o elementi con pareti estremamente snelle, i carichi concentrati possono causare elevate deformazioni locali (in particolare delle sezioni trasversali) che influenzano la stabilità complessiva dell'elemento. In questi casi, l'analisi geometricamente lineare potrebbe non cogliere il comportamento del giunto con sufficiente precisione e la sua resistenza al carico potrebbe essere sottostimata o sovrastimata.

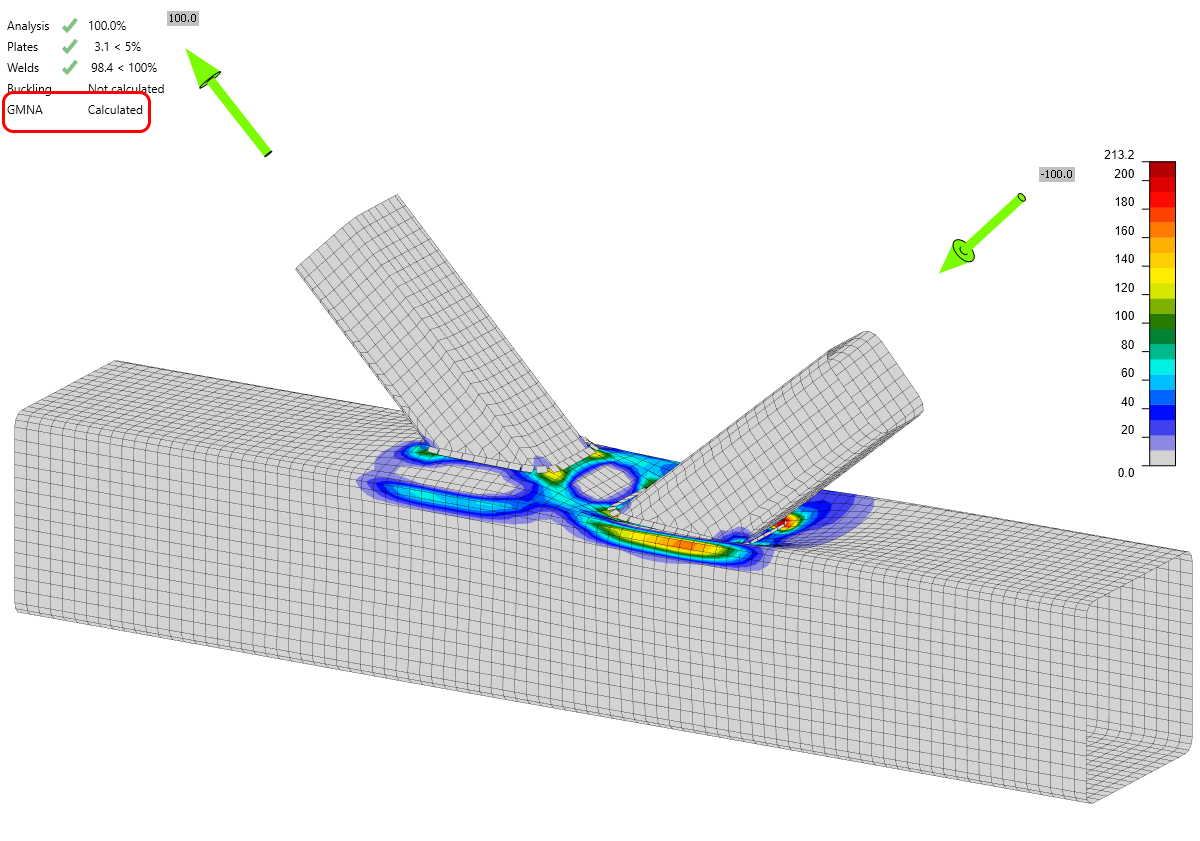

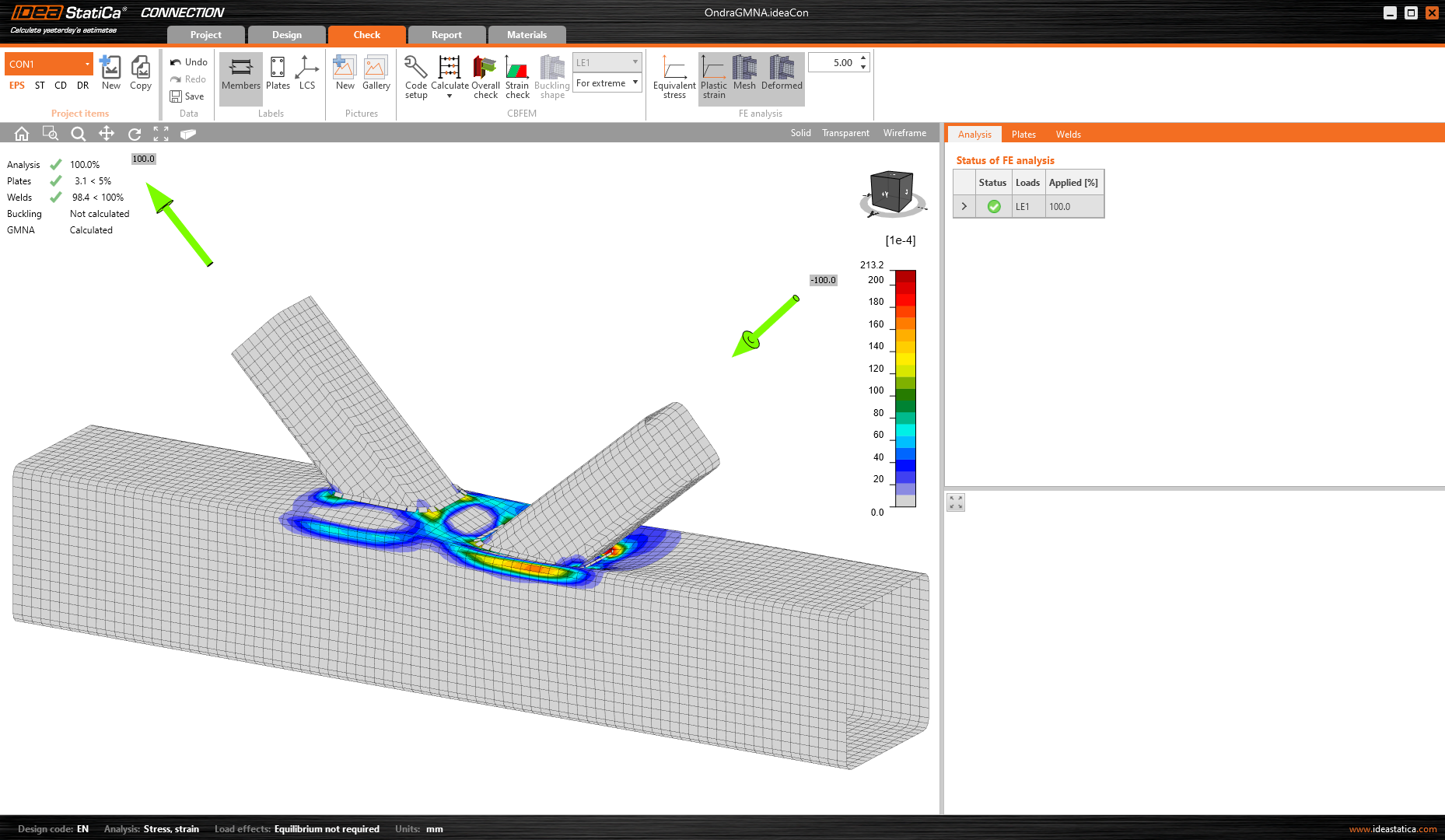

Per questo motivo abbiamo sviluppato una nuova analisi più avanzata basata sulla soluzione geometricamente non lineare che tiene conto di questi effetti. La nuova analisi è denominata GMNA – analisi geometricamente e materialmente non lineare. Abbiamo verificato questo approccio utilizzando modelli di ANSYS e ABAQUS.

Nota importante

La funzione GMNA è attivata per impostazione predefinita in tutti i nuovi progetti in cui a un elemento portante è assegnata una sezione trasversale cava. I progetti delle versioni precedenti mantengono le impostazioni originali. Gli utenti possono passare alla GMNA nella finestra di dialogo delle impostazioni normative.

Nota: Se l'elemento portante non è una sezione cava, il solutore GMNA è disabilitato per l'analisi dell'intero modello di collegamento, indipendentemente dalle impostazioni nelle impostazioni normative (GMNA attiva o disattiva).

Ciò potrebbe comportare uno scenario in cui un collegamento creato nella versione 10.0 e ricalcolato nella versione 10.1 con GMNA fornisce risultati diversi. In generale, i risultati sono meno conservativi per gli elementi in trazione e più conservativi per gli elementi in compressione.

È possibile che alcuni collegamenti progettati nella versione precedente, in particolare quelli progettati in modo molto aggressivo e/o con valori di verifica normativa al limite, non superino più la verifica normativa nella versione 10.1. Si consiglia di ricalcolarli nella versione 10.1 e di esaminare le differenze con la versione precedente insieme al proprio partner di supporto locale (rivenditore) o direttamente con IDEA StatiCa.
