L'edificio ha ricevuto il prestigioso MIPIM Award 2020 nella categoria 'Miglior Edificio Ristrutturato' durante la Paris Real Estate Week. Recentemente, l'edificio Capital C ha ricevuto anche il Premio Nazionale Olandese dell'Acciaio 2020.
Octatube (Delft, Paesi Bassi) ha utilizzato strumenti di calcolo avanzati per trovare, ottimizzare e verificare normativamente la forma e gli elementi di questa esclusiva copertura in vetro e acciaio su un edificio storico di Amsterdam. IDEA StatiCa combinato con RFEM ha permesso di risolvere questo compito tecnicamente impegnativo.
Struttura e progetto

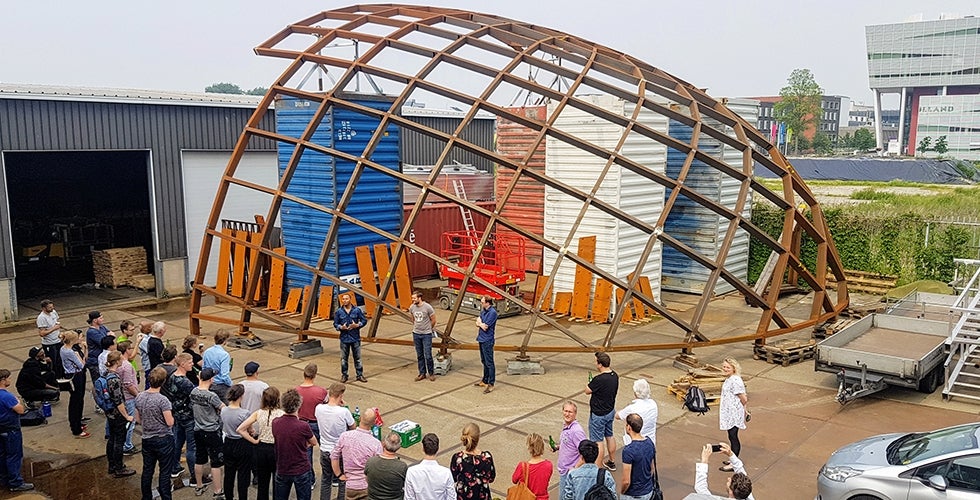

Il sistema strutturale della copertura può essere descritto come un guscio reticolare cilindrico con due cupole alle estremità. A causa dell'edificio adiacente sulla copertura e dell'apertura per l'ingresso della facciata, alcune parti sono state rimosse dalla forma del guscio reticolare. In linea di principio, la cupola ha un solo giunto strutturale ripetitivo, ma la forma libera fa sì che ogni nodo sia diverso, con parti uniche. In totale sono stati utilizzati circa 1000 componenti in acciaio di vario tipo e 200 pannelli di vetro.

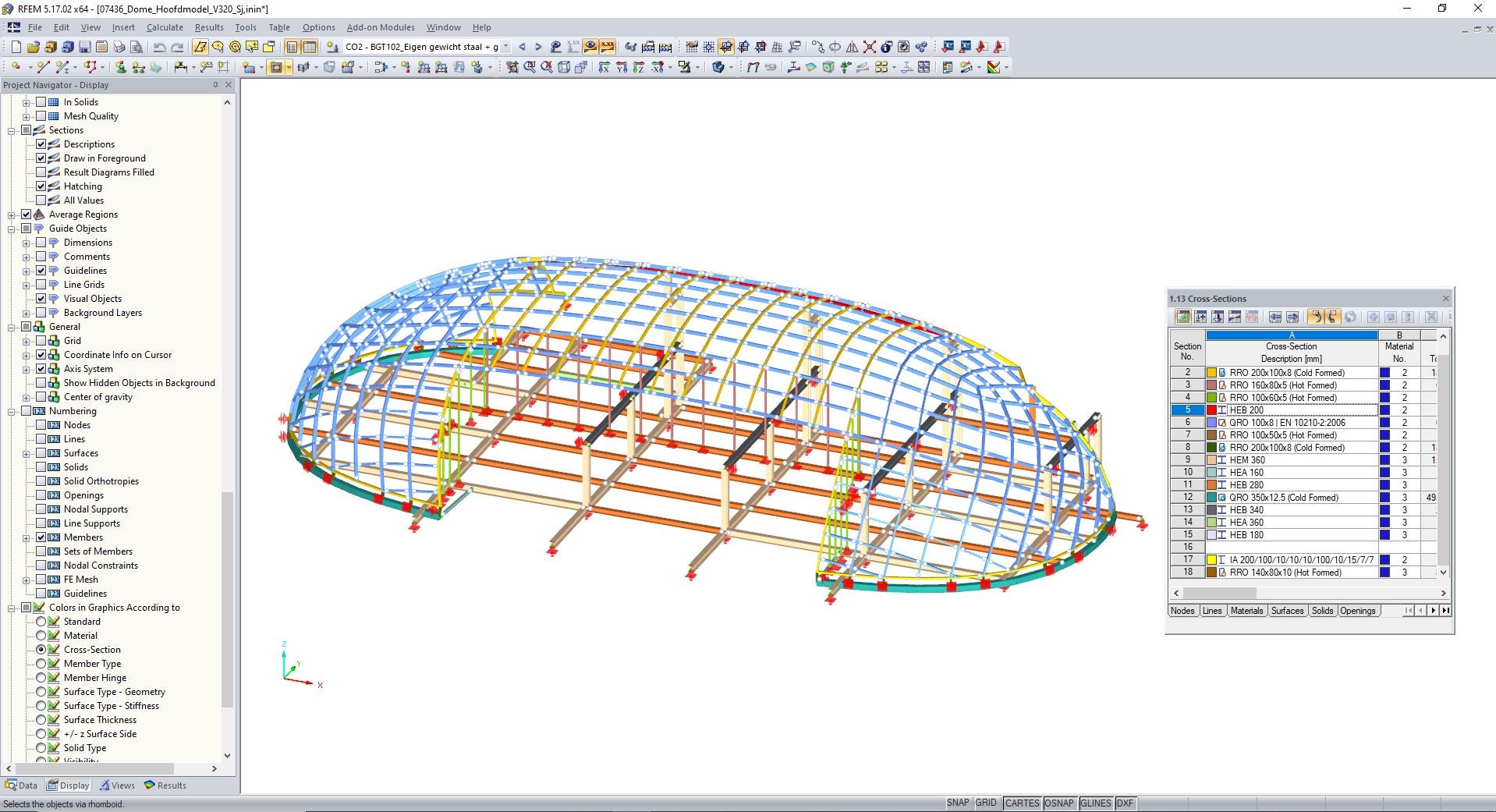

Per progetti complessi è necessario un programma di analisi flessibile: un programma in grado di modellare un'ampia gamma di elementi unici. Per questo motivo, RFEM è stato utilizzato in combinazione con Rhinoceros (Rhino), Grasshopper e IDEA StatiCa. Durante la fase di progettazione preliminare e definitiva, il modello a linee Rhino-Grasshopper dell'architetto è stato il punto di partenza. In questo modello sono state definite le linee principali e le linee secondarie.
Le linee della griglia e la curvatura di questo modello sono state analizzate e ottimizzate in modo approfondito. Il modello a linee e i carichi strutturali provenienti da Grasshopper sono stati collegati a RFEM, in modo da ottimizzare strutturalmente il modello. I carichi sulla struttura sono stati generati tramite un collegamento diretto tra Rhino e uno script personalizzato. A tale scopo è stato utilizzato il collegamento indiretto tra Grasshopper e RFEM tramite Excel. La condizione imposta è che i pannelli di vetro a forma quadrangolare debbano essere completamente piani, come la faccia di un diamante.

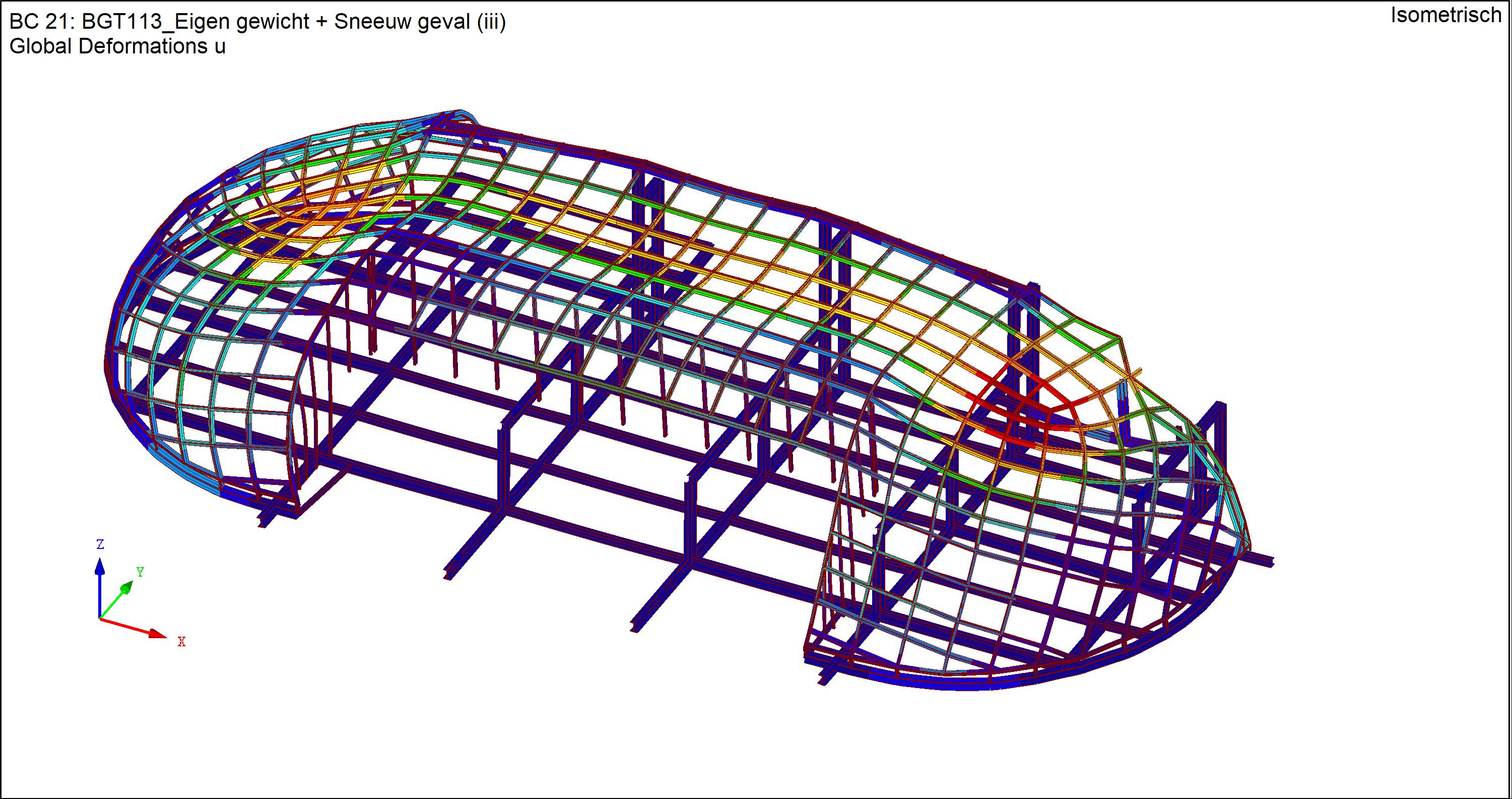

Con l'analisi di RFEM e IDEA StatiCa Connection, le forme dei profili tubolari (RHS) sono state validate. Poiché la rigidezza rotazionale è essenziale, sono stati utilizzati due modelli dell'intera struttura e dei suoi giunti per modellare adeguatamente la rigidezza e la resistenza del guscio reticolare. Questi modelli sono stati utilizzati come limite superiore e inferiore delle deformazioni e della rigidezza. Il modello al limite superiore è stato utilizzato con tutti i giunti idealmente rigidi, in modo da determinare gli effetti del carico sui giunti. Il limite inferiore per la rigidezza rotazionale è stato determinato in modo iterativo tra RFEM e IDEA StatiCa Connection per ciascun tipo di collegamento.
Questo modello con giunti più flessibili è interessante per la verifica della rigidezza e della stabilità del guscio reticolare. In questo modello è stata aggiunta la struttura di supporto situata al di sotto del guscio reticolare per la corretta determinazione dei carichi. Ciò era necessario poiché assumere la rigidezza a molla dei supporti verticali sarebbe stato troppo dispendioso in termini di tempo, a causa del significativo processo iterativo che si sarebbe generato qualora ogni rigidezza fosse stata diversa per ciascuna combinazione di carico.
Dati sulla struttura
Dimensioni della struttura
| Lunghezza x Larghezza: | 45 m x 21 m |
| Altezza: | 10 m |
| Peso: | 295,2 kN (escluse le strutture di supporto aggiuntive di altre parti) |
Software utilizzato
- RFEM 3D, RF-STEEL Members, RF-STEEL EC3 e RF-STABILITY
- IDEA StatiCa Connection
- Grasshopper
- Rhinoceros (Rhino)
| Numero di nodi in RFEM: | 632 |
| Numero di elementi: | 1085 |
| Numero di superfici : | 0 |
| Sezioni trasversali diverse: | 7 (escluse le strutture di supporto aggiuntive di altre parti) |
| 17 (incluse le strutture di supporto aggiuntive di altre parti) | |
| Materiali diversi: | 1 |
Video
Questo progetto è stato anche ampiamente presentato in un webinar della Dutch Steel Society (video in olandese):
Ulteriori informazioni
Trova ulteriori informazioni sul progetto Capital C.
Crediti foto e video: ZJA Zwarts & Jansma Architects & Octatube
