Dettaglio di bulloni e saldature secondo il Codice di Hong Kong

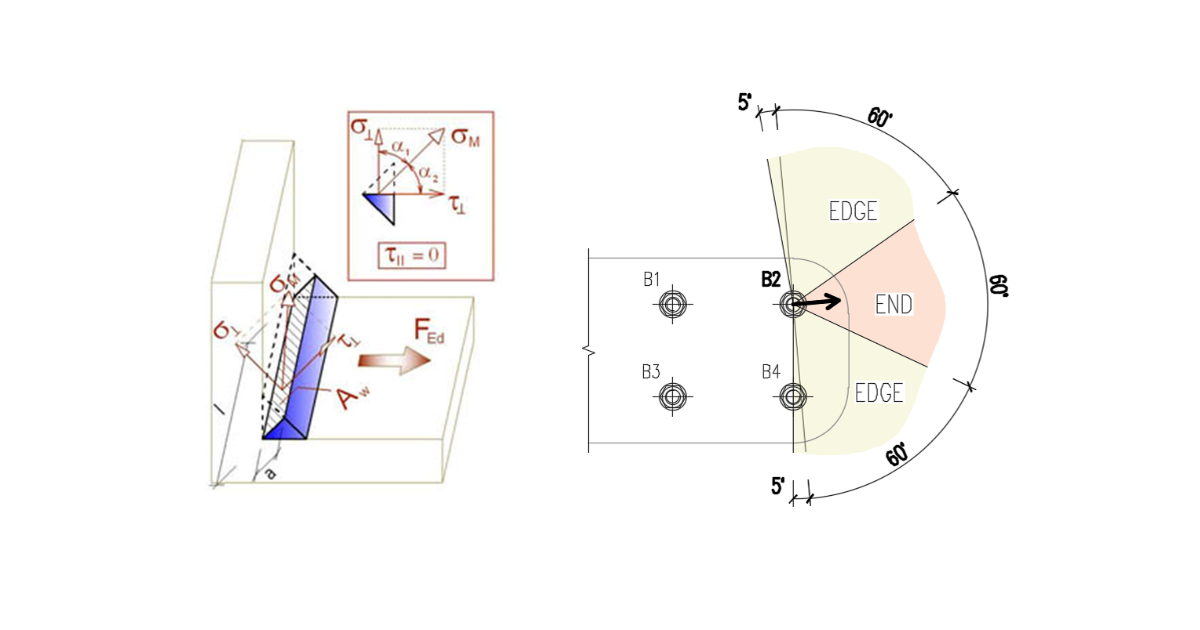

Dettaglio dell'interasse dei bulloni, della distanza dal bordo e della dimensione minima delle saldature.
Bulloni
L'interasse minimo dei bulloni è secondo il Cl. 9.3.1.1: il centro-centro dei bulloni deve essere maggiore di \(2.5 \cdot d\), dove \(d\) è il diametro nominale del bullone.
La distanza minima dal bordo misurata dall'asse del bullone è secondo la Tabella 9.3:
| Dimensione bullone | Distanza minima dal bordo [mm] |
| M12 | 18 |
| M16 | 22 |
| M18 | 24 |
| M20 | 26 |
| M22 | 28 |
| M24 e oltre | \(1.25 \cdot d\) |
Saldature
La dimensione minima del lato del cordone d'angolo è verificata secondo la Tabella 9.1.
| Spessore della parte più spessa [mm] | Lunghezza minima del lato [mm] | Spessore minimo di gola [mm] |
| \(t \le 6\) | 3 | 2.121 |
| \(6 < t \le 13\) | 5 | 3.536 |
| \(13 < t \le 19\) | 6 | 4.243 |
| \(19 > t \) | 8 | 5.657 |
