Note di rilascio IDEA StatiCa Steel 20

Introduzione

La nuova versione di IDEA StatiCa è qui! È la più grande implementazione di feedback e richieste dei clienti che abbiamo avuto in anni. E questo significa qualcosa – IDEA StatiCa è utilizzata da oltre 3500 clienti che condividono più di 4000 progetti IDEA StatiCa unici ogni mese.

Come siamo passati dal numero 10 al 20? Il volume considerevole di nuove funzionalità sembra giustificare il "+10", ma il motivo è più semplice – allineare la numerazione con il conteggio degli anni. Nel 2020, rilasciamo IDEA StatiCa 20.

Questa versione porta un volume eccezionale di nuove funzionalità e miglioramenti. Tutto ciò con il nostro obiettivo di consentire agli ingegneri di lavorare più velocemente, valutare a fondo i requisiti della normativa nazionale e utilizzare la quantità ottimale di materiale. I punti salienti sono:

• Nuovo sistema di licenze online – niente più problemi con l'installazione
• IDEA StatiCa può ora generare "schizzi" per accelerare il processo di dettaglio
• 110 nuovi modelli di collegamento aggiunti alla procedura guidata iniziale
• I collegamenti acciaio-legno possono ora essere progettati e verificati
• I database delle sezioni trasversali vengono ora filtrati automaticamente in base alle impostazioni regionali
• Le normative di Hong Kong e dell'India sono ora supportate

Speriamo che possiate apprezzare tutte le nostre nuove funzionalità e miglioramenti e saremo lieti di ricevere il vostro feedback in qualsiasi momento.

Tra l'altro, aspettatevi una breve pausa dalle nuove funzionalità per l'Acciaio per il resto dell'anno. La versione autunnale 2020 sarà incentrata sul Calcestruzzo e sul BIM.

Calcolate le stime di ieri!

Nuovo sistema di licenze

È stato implementato il nuovo sistema di licenze online di IDEA StatiCa. È basato su account, il che significa che tutto ciò di cui hai bisogno per avviare IDEA StatiCa 20 è inserire il tuo nome utente (per impostazione predefinita, un'email) e la password.

Perché?

• I nostri clienti avevano difficoltà con la logistica relativa ai codici di licenza, ai file di licenza e ai dongle.
• La licenza di IDEA StatiCa poteva essere corretta senza la collaborazione dell'utente finale (riattivazione, ecc.).
• I nostri clienti dovevano distribuire la licenza di rete sui propri server.
• La licenza aziendale non poteva essere facilmente condivisa con i dipendenti in trasferta o in smart working

Il nuovo sistema di licenze online di IDEA StatiCa risolve tutti questi problemi e molto altro. Tutto è fornito in un cloud IDEA StatiCa robusto e sicuro, per il quale gli utenti hanno bisogno di una sola cosa per accedere: il proprio nome utente (per impostazione predefinita, un'email) e la password.

Come funziona la licenza online?

• L'installazione di IDEA StatiCa verifica regolarmente con il server delle licenze di IDEA StatiCa per aggiornare la licenza e verificare la configurazione del prodotto.
• Gli utenti di IDEA StatiCa non devono essere sempre online. La licenza funzionerà per 72 ore senza connessione a Internet. Dopo tale periodo, è necessario connettersi al server delle licenze.
• Gli amministratori, così come gli utenti finali, possono visualizzare/modificare la licenza tramite il portale clienti di IDEA StatiCa, un backend online con i propri dati di licenza

Come configurare IDEA StatiCa versione 20

• Ogni cliente di IDEA StatiCa ha un indirizzo email principale nel nostro sistema (confermato in un ordine precedente)
• Con il rilascio della versione 20, IDEA StatiCa invierà le credenziali di amministratore a questa email. La licenza avrà diritti basati sui prodotti acquistati e sui posti disponibili.
• Gli amministratori possono quindi aggiungere e rimuovere altri utenti nell'organizzazione
• Ogni utente nell'organizzazione può utilizzare solo il tipo selezionato di prodotti IDEA StatiCa

Gestore licenze IDEA StatiCa

Avviso sulla migrazione

• IDEA StatiCa 20 ha un solo modo per ottenere la licenza e avviarsi: il nuovo sistema di licenze online.
• I vecchi sistemi di licenza (Eleckey, HASP) delle versioni fino alla 10.1 rimangono invariati e funzionali. I diritti a vita (ora denominati "Perpetual") funzioneranno indefinitamente, ma il loro supporto tecnico sarà terminato il 30. 6. 2021. Dopo questa data, i ripristini delle licenze, le riattivazioni e altri supporti relativi alle licenze non saranno più forniti. Si prega di assicurarsi che la propria organizzazione migri alla versione 20 il prima possibile.

IDEA StatiCa Connection

Visualizzazione del modello di sezione – disegni ("schizzi")

Tutti gli ingegneri strutturali, i progettisti e i disegnatori richiedono output visivi chiari dei loro progetti. Ecco perché la possibilità di modificare i disegni era una funzionalità molto richiesta. Gli ingegneri vogliono generare "schizzi", i disegnatori li apprezzano per non dover iniziare la progettazione di dettaglio da zero.  D'ora in poi, è possibile definire e modificare i modelli di sezione nella finestra principale della scena 3D.

È possibile definire più viste di sezione, ciascuna delle quali deve essere associata alla piastra; i limiti della sezione o l'orientamento della sezione possono essere modificati.

Per aggiungere una nuova sezione e produrre un disegno o uno schizzo, selezionare una piastra nel modello di collegamento e nel menu contestuale scegliere Crea sezione. Per eliminarla, selezionare la piastra e scegliere Elimina sezione.

Per uscire dalla vista di sezione, fare clic sull'icona Sezione denominata. È possibile accedere nuovamente alle viste di sezione utilizzando questa icona e sfogliare e modificare tutte le sezioni aggiunte nel menu.

La vista del modello di sezione può essere stampata nel report o salvata in una galleria per un utilizzo successivo.

È impostata una generazione automatica di etichette per saldature e piastre, che descrivono rispettivamente il tipo e lo spessore della saldatura e lo spessore/le dimensioni della piastra.

Etichette delle saldature ed etichetta delle proprietà della piastra

Questa funzionalità è disponibile solo nella versione Enhanced di IDEA StatiCa Steel

110 nuovi modelli di collegamento nella procedura guidata iniziale

Il team di supporto di IDEA StatiCa raccoglie continuamente le richieste degli utenti per nuovi modelli. Il risultato? 110 nuovi modelli di collegamento disponibili nella procedura guidata iniziale di IDEA StatiCa Connection. Ogni modello può essere ulteriormente modificato per ottenere i parametri di progetto desiderati. Questo aiuterà gli ingegneri di tutto il mondo a progettare centinaia di collegamenti ripetitivi in pochi secondi, lasciando loro il tempo prezioso per affrontare quelli più complessi.

Nuovi modelli nella procedura guidata iniziale.

Questa funzionalità è disponibile per la versione Expert e Enhanced di IDEA StatiCa Steel.

Collegamenti legno-acciaio (acciaio-legno)

La progettazione di collegamenti acciaio-legno rappresenta un ulteriore passo verso la possibilità per gli utenti di progettare e verificare normativamente vari tipi di collegamenti ed elementi in materiali diversi.

Esempio di collegamenti acciaio-legno

È possibile ottenere i risultati sulle piastre di collegamento in acciaio. Le verifiche normative per le piastre in acciaio sono disponibili in base al codice scelto. Le verifiche normative degli elementi in legno, dei bulloni e dei perni non sono fornite e devono essere eseguite con un'applicazione di terze parti. D'altra parte, l'applicazione Connection di IDEA StatiCa fornisce le forze di taglio e di trazione agenti su ciascun bullone o perno per una precisa verifica normativa manuale.

Consulta anche l'articolo di Background Teorico sui giunti acciaio-legno.

Modelli e operazioni di produzione

Sono state implementate due nuove operazioni di produzione per gli elementi in legno – Piastra di nodo e Piastra di collegamento. Gli utenti possono effettuare la selezione nel menu Operazioni di produzione.

Operazioni di produzione Piastra di nodo e Piastra di collegamento per elementi in legno

Per facilitare la progettazione di collegamenti acciaio-legno, sono stati aggiunti nuovi modelli alla procedura guidata dell'applicazione.

Modelli di collegamento acciaio-legno

Aggiornamenti della funzionalità

La verifica dei collegamenti in legno è stata implementata nella versione 20.0 di IDEA StatiCa.

A partire dalla patch 22.0.1, è possibile visualizzare l'angolo risultante della fibratura per la verifica dei bulloni. Consulta il dedicato articolo delle Note di Rilascio 22.1.

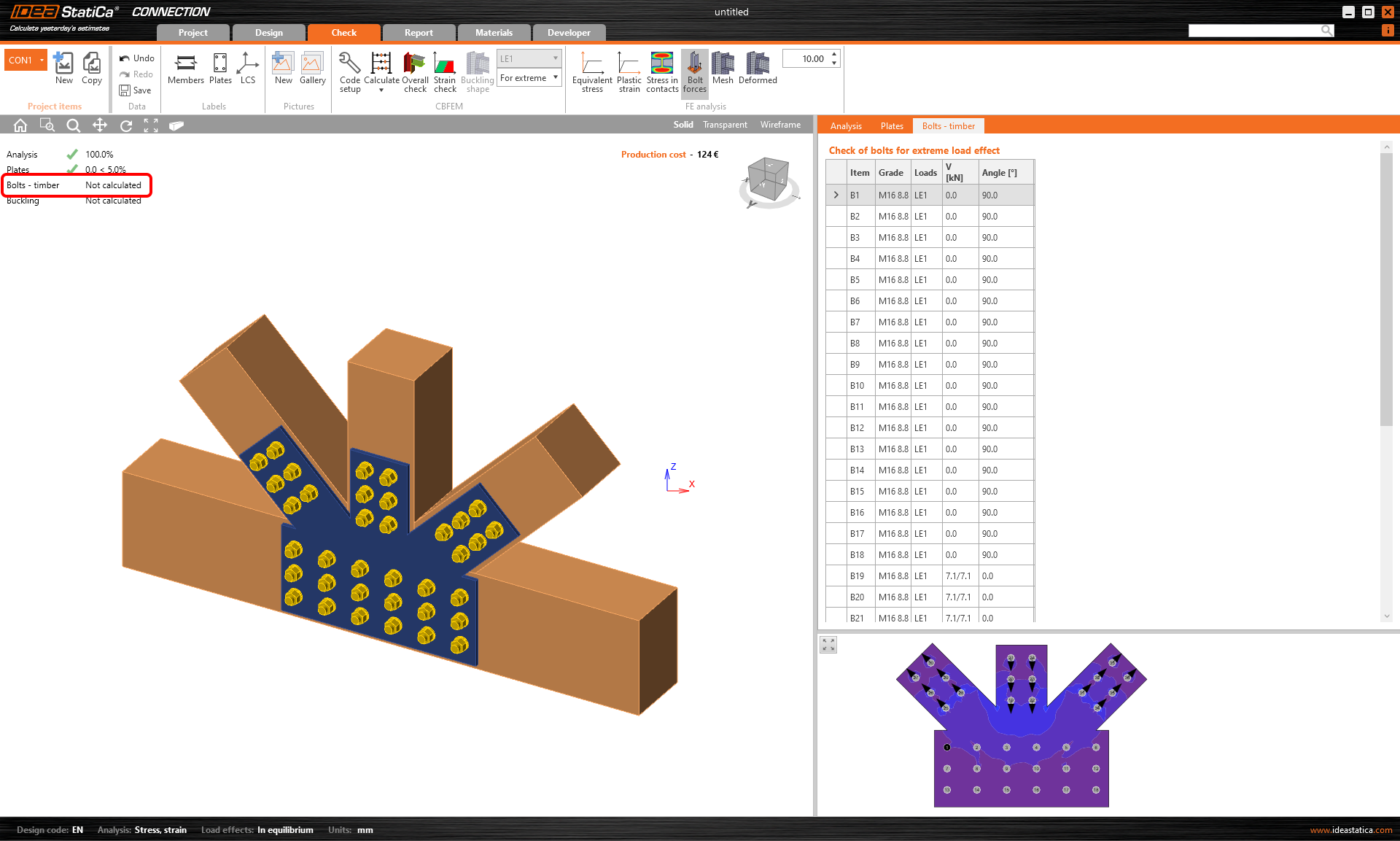

A partire dalla patch 23.0.1, viene visualizzato un avviso per sottolineare che i bulloni che attraversano l'elemento in legno non vengono verificati (nella scena 3D e nel Report).

Questa funzionalità è disponibile per la versione Enhanced di IDEA StatiCa Steel.

Webinar e altre risorse

Scopri le possibilità della verifica dei collegamenti in legno nella pratica nella registrazione del webinar Connection Wednesdays - Optimization of timber column anchoring.

Nel nostro blog puoi leggere un articolo sulla Progettazione di collegamenti acciaio-legno del luglio 2020.

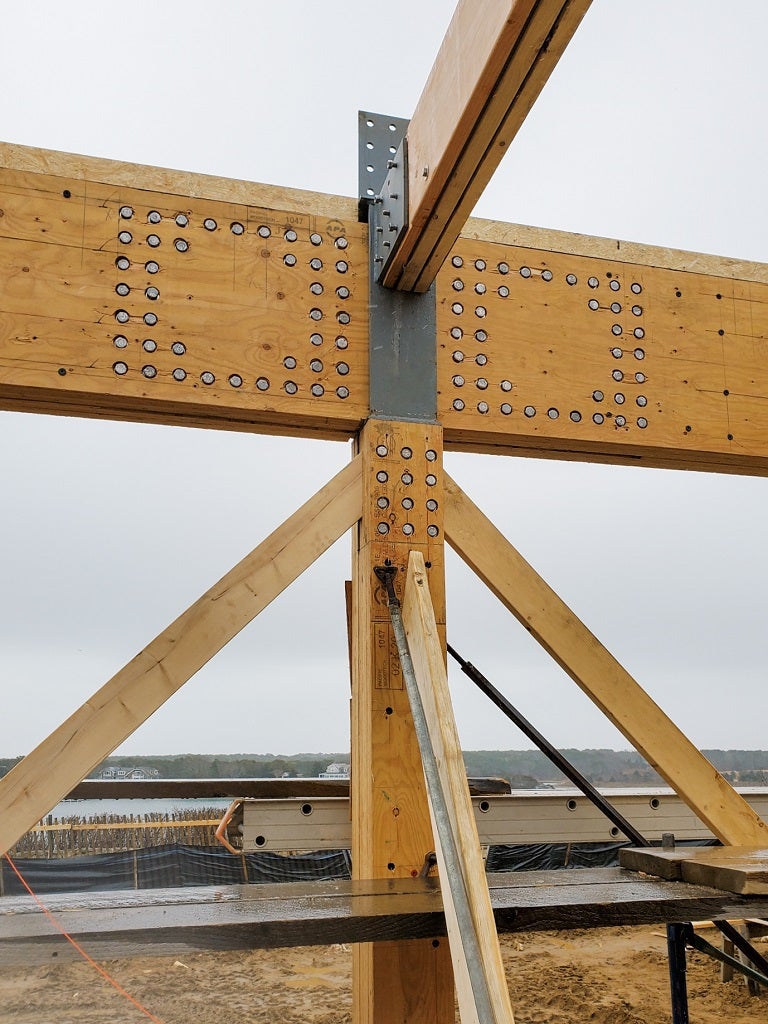

Dai un'occhiata al caso studio di una casa unifamiliare nel Massachusetts realizzato da un nostro cliente - CRAFT Engineers.

Miglioramenti alle operazioni di produzione delle squadrette

I collegamenti con squadrette sono molto apprezzati da progettisti e ingegneri per la loro versatilità. I miglioramenti nelle operazioni di produzione delle squadrette aprono nuove possibilità nella progettazione di collegamenti e giunti. Qualsiasi coppia di piastre generali perpendicolari che si intersecano può essere collegata tramite squadretta, così come qualsiasi piastra generale e piastra di elemento.

Esempi di squadretta: Piastra generale collegata tramite squadrette all'elemento.

Esempi di squadretta: Due piastre perpendicolari collegate tramite squadretta.

La sezione trasversale a T-stub può essere utilizzata per sostituire le forme ad L nell'operazione di produzione della squadretta o per collegare ali e anime. Grazie a ciò, i tipi di collegamento bullonato (utilizzati principalmente negli USA) possono ora essere progettati più rapidamente.

T-stub definito sulle ali dell'elemento.

Questa funzionalità è disponibile per la versione Expert e Enhanced di IDEA StatiCa Steel.

Intaglio su un elemento

Nel caso di interferenza tra elementi, le aperture-intagli dovevano essere definite manualmente tramite l'operazione di produzione Apertura sulle ali dell'elemento. Questa situazione causava un aumento del numero di operazioni di produzione. D'ora in poi, la funzione Intaglio può essere utilizzata ogni volta che è necessario evitare interferenze tra colonna-trave o trave-trave. Questa funzione è implementata nelle operazioni di produzione Piastra d'estremità, Piastra d'anima, Squadretta.

Un intaglio alle ali definito dalla nuova funzione.

Questa funzione è disponibile per la versione Expert e Enhanced di IDEA StatiCa Steel.

Miglioramenti alla verifica normativa

IT verifica normativa dell'ancoraggio migliorata

Nella versione precedente di IDEA StatiCa Connection, le verifiche normative dell'ancoraggio venivano eseguite secondo il codice ETAG. Dalla versione 20, le verifiche dell'ancoraggio sono conformi alla norma EN 1992-4 attualmente in vigore. Ciò porta a un progetto più efficiente rispetto al vecchio ETAG.

Risultati dettagliati della verifica normativa dell'ancoraggio secondo EN 1992-4.

Tutte le formule e i valori sono forniti nelle tabelle dei risultati dettagliati.

Riepilogo della verifica dell'ancoraggio di IDEA StatiCa Connection 20:

Normativa nazionale	Verifica dell'ancoraggio
EN	1992-4
AISC	ACI 318-14
CISC	CSA A23.3-14
AS	AS 5216:2018
SP, GB, IS, HKG	Non eseguita

Questa funzionalità è disponibile per la versione Expert e Enhanced del prodotto IDEA StatiCa Steel.

Tensione di contatto tra due piastre

I contatti vengono definiti automaticamente nel caso di una definizione di gruppo di bulloni o manualmente tramite un'operazione di lavorazione. D'ora in poi, è possibile visualizzare la tensione di contatto tra le due piastre. Ciò aiuta a comprendere meglio il comportamento del collegamento e a controllare meglio la validità del modello (azioni di leva, deformazione, ecc.).

Risultati della tensione di contatto tra la piastra d'estremità e l'ala del pilastro.

I valori sono mostrati nella tabella di verifica delle piastre. Tuttavia, le tensioni di contatto sono solo informative e non vengono utilizzate in alcuna verifica. Inoltre, la tensione nello spessore degli elementi shell non viene considerata.

Questa funzionalità è disponibile per la versione Expert e Enhanced di IDEA StatiCa Steel.

Piastra di base parzialmente appoggiata

L'ancoraggio dei giunti in acciaio è ora ancora più versatile, con la possibilità di supportare parzialmente la piastra di base o l'elemento.

Ancoraggio generale dell'elemento con blocco di fondazione in calcestruzzo di supporto parziale definito.

Questa funzionalità è disponibile per la versione Expert e Enhanced del prodotto IDEA StatiCa Steel.

Preferiti della libreria di sezioni trasversali

I database della libreria di sezioni trasversali contengono sezioni tipiche per otto codici di progettazione nazionali, con un totale di oltre mille elementi. Ciò offre numerose possibilità per la progettazione. Tuttavia, può anche rendere difficoltoso il processo di ricerca e selezione della sezione trasversale desiderata, specialmente per la progettazione ripetitiva di collegamenti. Dalla versione 20, l'utente può facilmente contrassegnare la famiglia di sezioni trasversali desiderata come preferita e visualizzarla separatamente dal resto del database. Questo velocizza significativamente il processo di progettazione.

Sezioni trasversali preferite definite dall'utente.

Questa funzionalità è disponibile per la versione Expert e Enhanced del prodotto IDEA StatiCa Steel.

Ordine degli elementi basato sulla regione nella libreria delle sezioni trasversali

IDEA StatiCa riorganizza automaticamente l'ordine degli elementi della sezione trasversale in base al codice di progetto selezionato all'avvio di IDEA StatiCa Connection. Grazie a questa funzione, ad esempio, gli ingegneri degli USA che utilizzano il codice AISC avranno le sezioni trasversali rilevanti per AISC nelle prime righe della libreria. Queste impostazioni possono essere configurate individualmente da tutti gli utenti dell'organizzazione per velocizzare il lavoro di ogni ingegnere.

Opzioni delle preferenze utente disponibili al primo avvio di IDEA StatiCa Connection.

Questa funzione è disponibile per la versione Expert e Enhanced di IDEA StatiCa Steel.

Sezioni trasversali tipiche taiwanesi

Le sezioni trasversali tipiche taiwanesi sono state implementate nella libreria delle sezioni trasversali. Le sezioni trasversali UC, L-angolare, CHS e RHS con il marcatore (TW) sono ora disponibili nella libreria delle sezioni trasversali.+

Sezione trasversale UC Taiwan nella libreria.

Questa funzionalità è disponibile per la versione Expert e Enhanced del prodotto IDEA StatiCa Steel.

Normativa di progettazione indiana (IS)

La normativa di progettazione indiana per l'acciaio (IS) per i giunti acciaio-acciaio è ora disponibile insieme ad altre sette normative di progettazione. I componenti bulloni, bulloni precaricati, saldature e calcestruzzo in compressione sono verificati secondo IS 800:2007 e IS 456:2000, inclusi i dettagli costruttivi.

I gradi dell'acciaio, i gradi dei bulloni e le sezioni trasversali tipiche in acciaio sono elencati nella libreria.

Normativa indiana e sezioni trasversali tipiche

Questa funzionalità è disponibile per la versione Expert e Enhanced di IDEA StatiCa Steel.

IDEA StatiCa Code-check manager

Interfaccia grafica unificata per CAD e FEA

L'interfaccia utente dell'applicazione IDEA StatiCa è la chiave per un flusso di lavoro quotidiano fluido. D'ora in poi, l'interfaccia utente del Code-check manager è unificata per le applicazioni CAD e FEA e può essere utilizzata per esportare, gestire, ricalcolare o sincronizzare tutti gli elementi di collegamento o gli elementi strutturali.

Applicazione Code-check manager.

Tekla Structures, Advance Steel e Revit

Tutti i collegamenti CAD sono ora basati sulla stessa tecnologia, il che ci consente di migliorare le funzionalità in un'unica operazione per tutte le applicazioni CAD. In IDEA StatiCa 20 è stato implementato un nuovo metodo di importazione per travi con sezione trasversale asimmetrica, come profili a L, a U, ecc. Ora il posizionamento della sezione trasversale viene importato esattamente come definito nell'applicazione CAD, senza ulteriori modifiche.

Selezione multipla ed esportazione da software FEA

L'importazione dalle applicazioni FEA è ora più semplice che mai: l'utente può selezionare più nodi e il Code-check manager li importerà tutti come collegamenti univoci. IDEA StatiCa si integra automaticamente nel software durante l'installazione,  aggiungendo un nuovo comando alla barra multifunzione.

Eseguendo questo comando, si apre il Code-check manager. Trascinare il mouse per selezionare in blocco i nodi desiderati e fare clic sul pulsante Connection per importare tutti i dati in una sola volta. Dopo aver aperto e progettato i giunti importati uno per uno, è possibile eseguire l'analisi in blocco per effettuare la verifica normativa di tutti i collegamenti contemporaneamente.

Sfruttare la funzione di sincronizzazione: se si modifica qualcosa (ad esempio una combinazione di carico o la sezione trasversale di un elemento) nel modello strutturale, con un solo clic è possibile caricare i nuovi dati in tutti i giunti dell'elenco mantenendo il progetto. Fare quindi clic su Calcola tutto per verificare le verifiche normative dei modelli di collegamento aggiornati.

Questa funzionalità è disponibile in qualsiasi pacchetto IDEA StatiCa Steel. Il calcolo di massa e la sincronizzazione di tutti gli elementi elencati sono disponibili solo nel pacchetto Enhanced di IDEA StatiCa Steel.

Si noti che per SCIA Engineer il Code-check manager non è ancora stato implementato e il collegamento BIM importa i singoli nodi uno per uno.

IDEA StatiCa Member BETA

La versione BETA di IDEA StatiCa Member è stata un successo! È diventata immediatamente una delle applicazioni IDEA StatiCa più avviate. In base al feedback degli utenti, abbiamo migliorato diverse funzionalità dell'interfaccia grafica e di verifica.

Insieme ai team universitari, abbiamo completato la maggior parte del lavoro di verifica e validazione. Le analisi MNA e LBA di IDEA StatiCa Member sono state correttamente testate in molteplici esperimenti ed esempi. Anche la verifica e la validazione dell'analisi GMNIA per elementi con sezione laminata a caldo è stata testata. Dobbiamo tuttavia ammettere che il processo di verifica è estremamente laborioso e il lavoro per gli elementi con sezione saldata è ancora in corso.

IDEA StatiCa 20 introduce una versione migliorata di IDEA StatiCa Member, in modo che gli ingegneri strutturali possano gestire correttamente i problemi di instabilità e stabilità in progetti in acciaio di complessità variabile.

Per supportare flussi di lavoro fluidi, abbiamo implementato collegamenti BIM con diverse applicazioni FEA – SAP 2000, ETABS, Autodesk Robot Structural Analysis, RFEM/RSTAB e AxisVM.

Instabilità globale e locale simulate in IDEA StatiCa Member BETA

IDEA StatiCa Member è automaticamente disponibile per tutti gli utenti con licenza IDEA StatiCa Steel, edizione Enhanced. Ulteriori informazioni, tutorial, progetti di esempio e molto altro sono disponibili nelle nostre pagine Steel.

Instabilità di un telaio in IDEA StatiCa Member BETA

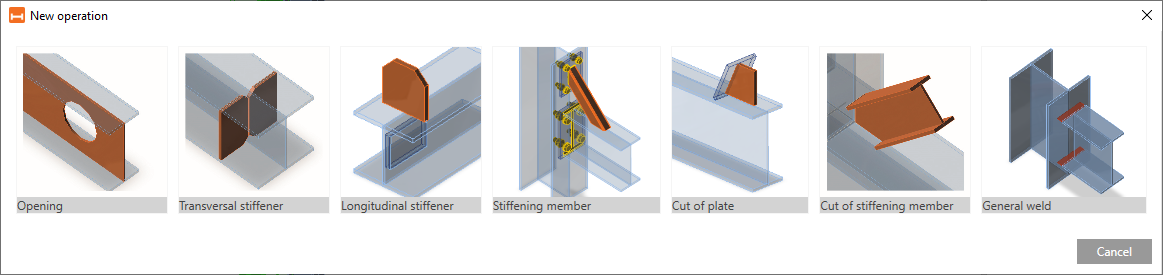

Le operazioni di produzione nella versione precedente dell'applicazione Member erano limitate. D'ora in poi, viene fornito il pieno potenziale di progettazione con cinque nuove operazioni di produzione: il taglio di un elemento, il taglio di una piastra, l'elemento di irrigidimento, la saldatura generale e l'irrigidimento trasversale.

Operazioni di produzione di IDEA StatiCa Member.
