Aardbevingsbestendige stalen ondersteuning voor generatoren in Boekarest
Over het Project
Met een duidelijke functionele focus, noodstroomondersteuning, is het platform in Boekarest gebouwd met een constructiehoogte van 4,2 meter, twee overspanningen van 4,3 meter en overspanningen van 4,05 meter. Een loopgang van staalrooster omgeeft de generatorunits en biedt veilige toegang voor onderhoud. Verticale toegang is via een uitkragende stalen trap, direct verankerd aan de kolommen van het platform, waardoor interferentie met de voetafdruk van de generator wordt beperkt. Weerstand tegen horizontale belastingen werd gerealiseerd door een combinatie van momentvaste frames in één richting en concentrisch geschoorde frames in de andere richting, wat zorgt voor weerbaarheid onder zowel wind- als aardbevingsbelastingen.

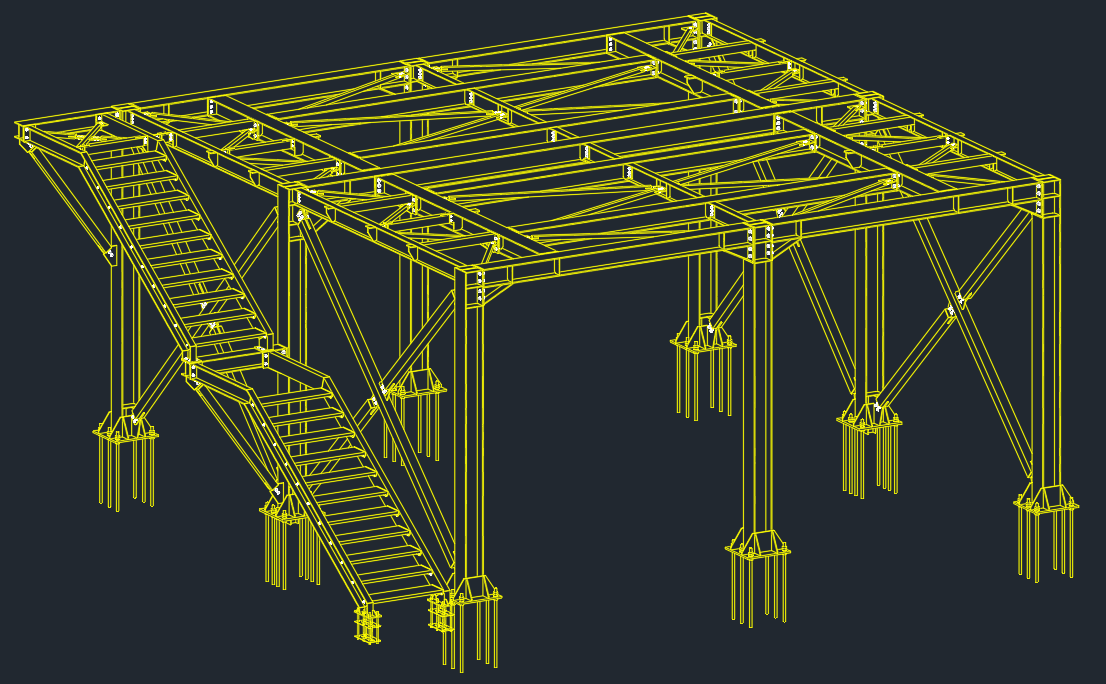

\[ \textsf{\textit{\footnotesize{CAD model of the structure}}}\]
De foutmarge was klein; een falen van de ondersteuning kon het gehele noodstroomsysteem in gevaar brengen. De voornaamste uitdaging was het ontwerp van verbindingen onder seismische en dynamische belastingen, en de oplossing vereiste niet alleen technische precisie, maar ook snelheid en traceerbaarheid. Met IDEA StatiCa Connection en de BIM-koppeling met SCIA Engineer leverde SC Selfconsulting een normenconform, geoptimaliseerd platform op, terwijl waardevolle uren op ontwerpiteratie werden bespaard.

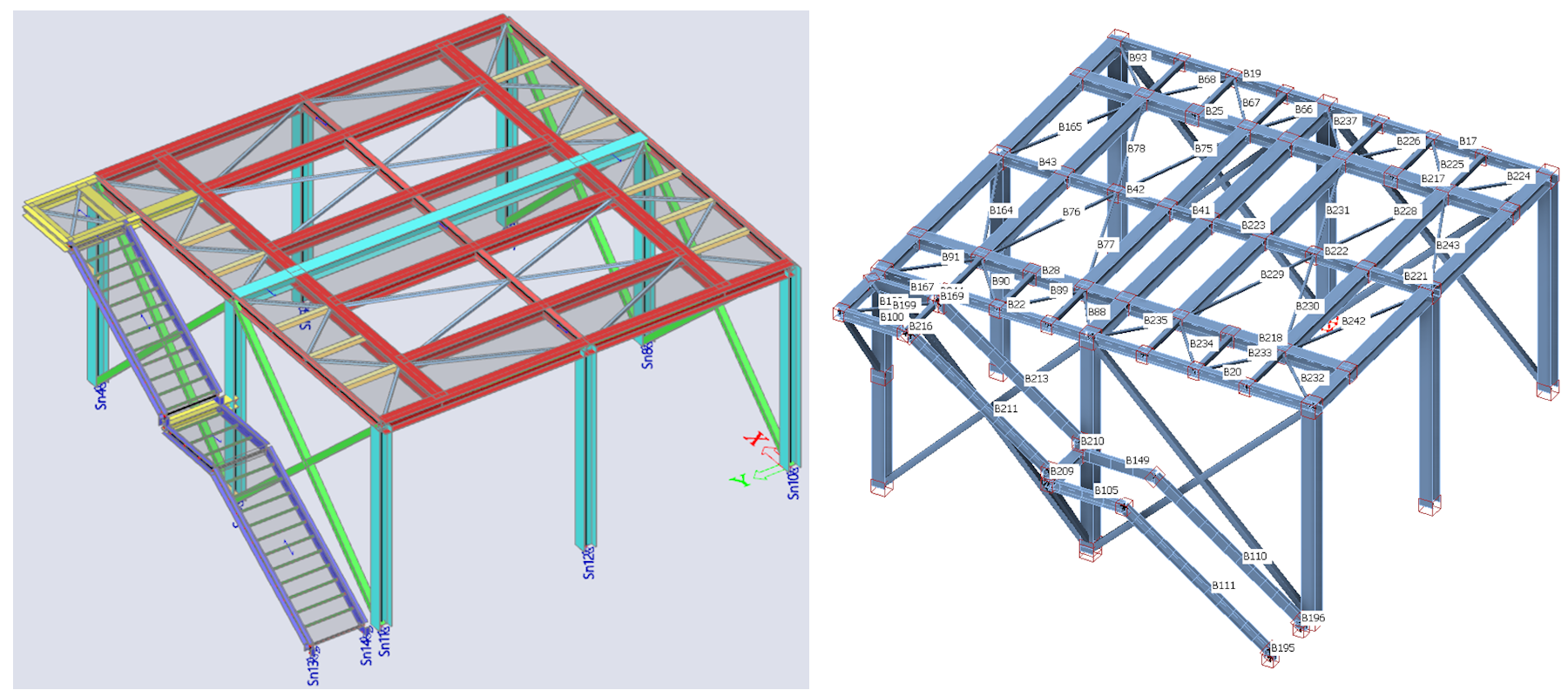

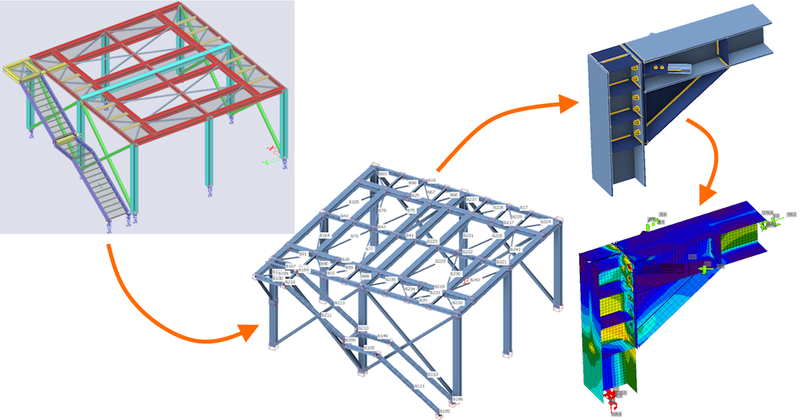

\[ \textsf{\textit{\footnotesize{Model of the structure in SCIA Engineer (left) and IDEA StatiCa Checkbot (right)}}}\]
Technische Uitdagingen

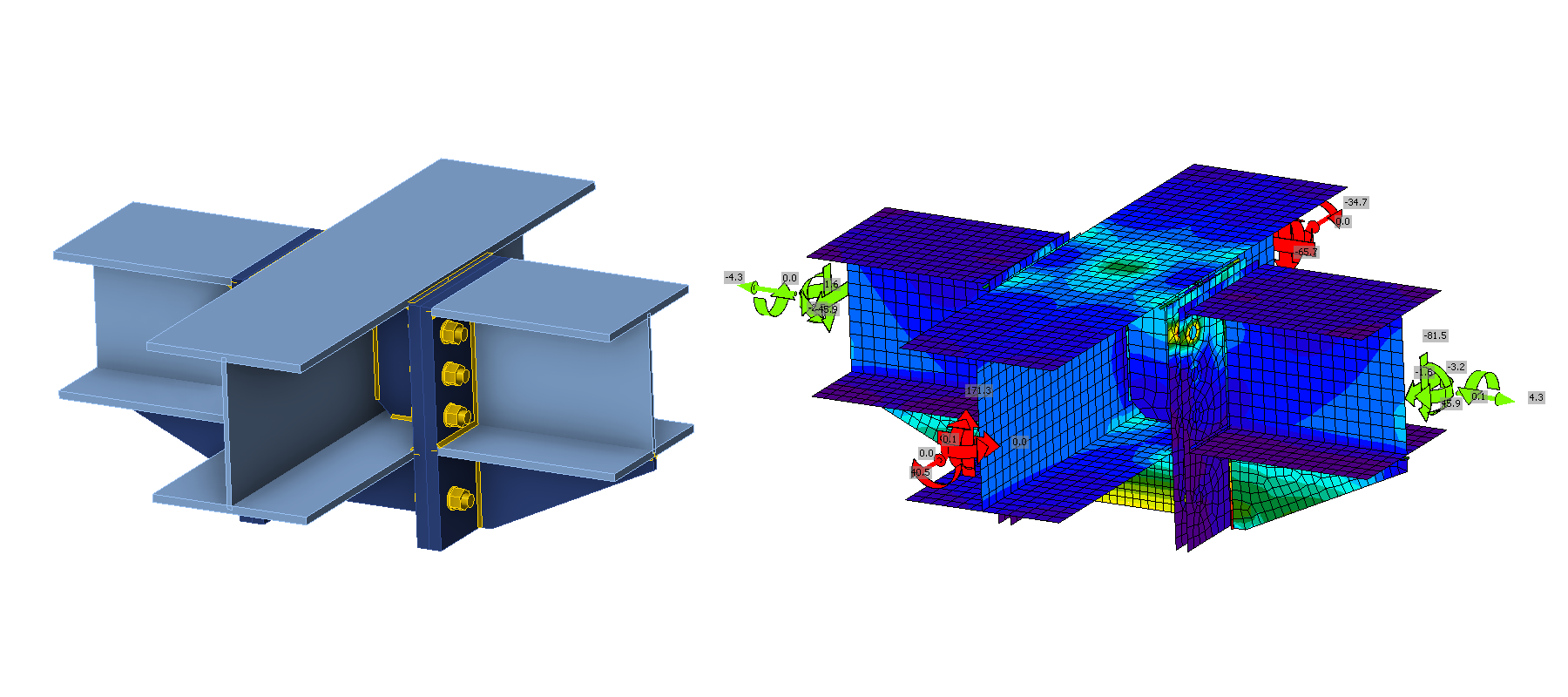

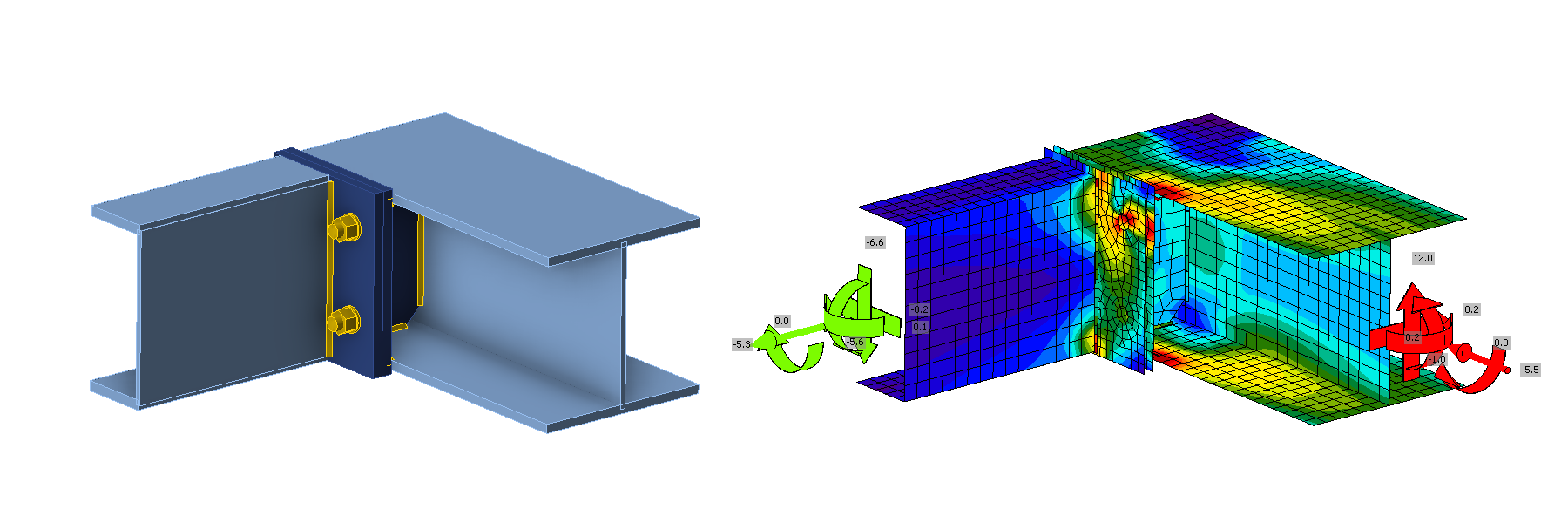

De kern van de technische complexiteit lag in de verbindingsdetails. De verbinding tussen secundaire en primaire balken vereiste bijzondere aandacht, niet alleen vanwege de krachtsoverdracht, maar ook om rekening te houden met praktische bouttoegankelijkheid en fabricagetoleranties. Deze verbindingen moesten een balans vinden tussen stijfheid en ductiliteit, met name in gebieden die zowel aan zwaartelast- als aan horizontale krachten zijn blootgesteld.

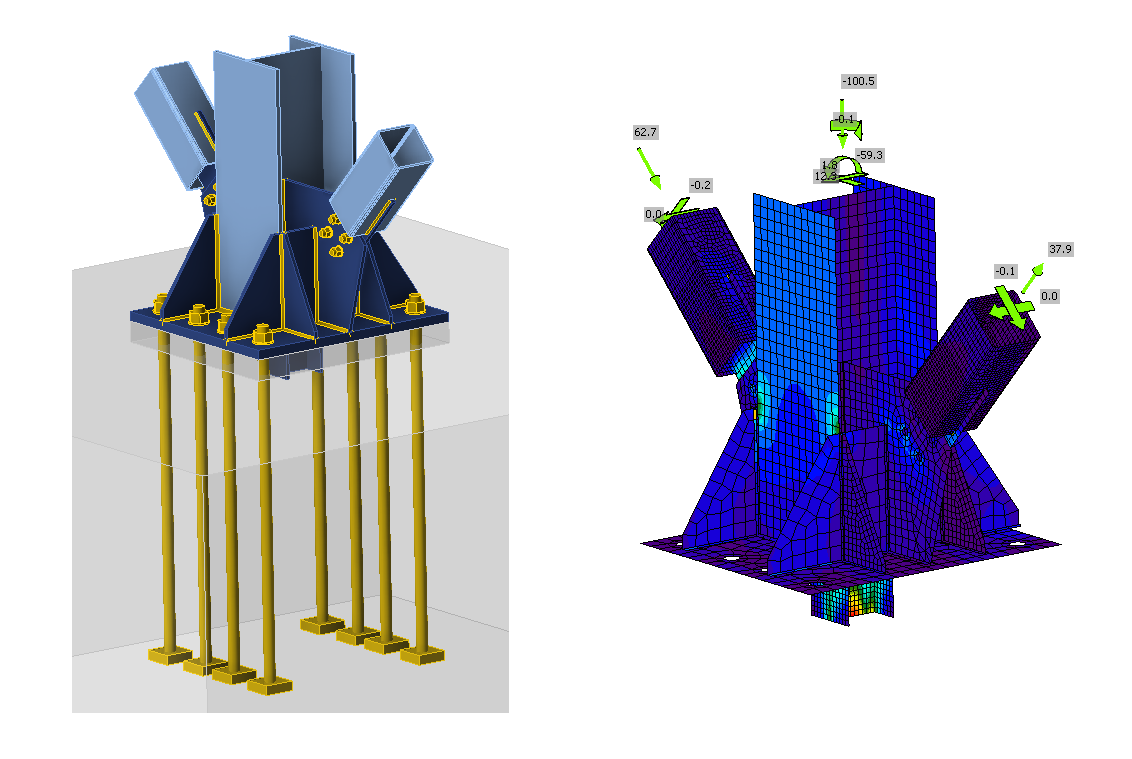

De kolomvoeten vormden een extra laag van moeilijkheid. Vanwege ontwerprandvoorwaarden waren oversized gaten vereist voor ankerbouten, waardoor gelaste ankerplaten noodzakelijk waren om de plaatintegriteit te waarborgen zonder de verankeringsprestaties te compromitteren. Dit vereiste een zorgvuldige modellering van boutvoorspanning, contactoppervlakken en lokaal vloegedrag. De component-gebaseerde eindige elementen methode van IDEA StatiCa was van onschatbare waarde bij het transparant en nauwkeurig uitvoeren van deze lokale normtoetsingen.
Het belastingscenario was een verdere uitdaging. Elke generator oefende een geconcentreerde verticale belasting van 7233 kg uit, ondersteund over een smalle voetafdruk. Verdeelde veranderlijke belastingen van onderhoudsactiviteiten (1,5 kN/m²) en het staalrooster zelf (0,5 kN/m²) moesten worden gesuperponeerd. Het seismisch ontwerp stelde bijzondere complexiteit: de niet-constructieve CNS-krachten voegden 11,7 kN/m horizontale belasting toe, waardoor het team moest valideren dat alle kritieke verbindingen seismische vervorming en versterkingseffecten konden opvangen zonder te bezwijken.
Hoewel fabricage-uitdagingen minimaal waren, vereiste de diversiteit en het volume van unieke verbindingen slim beheer. Hergebruik van verbindingen en snelle iteratie werden essentieel om de planning te handhaven en knelpunten in de detaillering te vermijden. Traditionele handmatige berekening zou de oplevering aanzienlijk hebben vertraagd en het risico op inconsistenties hebben vergroot.
Oplossingen en Resultaten
Om deze technische en procesmatige uitdagingen te overwinnen, zette het SC Selfconsulting-team IDEA StatiCa Connection in combinatie met SCIA Engineer in via de Checkbot-koppeling. Hierdoor konden alle verbindingskrachten automatisch worden geïmporteerd vanuit het globale model, waardoor handmatige overdrachtsfouten werden geëlimineerd en de coördinatietijd tussen globale analyse en verbindingsnormtoetsingen werd verkort. Met Checkbot werd elke verbinding beoordeeld onder werkelijke belastingcombinaties met behulp van een niet-lineaire op de Eindige Elementen Methode gebaseerde aanpak, wat duidelijk inzicht gaf in krachtspaden, grenzen voor plastische rek, boutglijding en lasspanningsconcentraties.
Cruciaal was dat de Publiceer- en Voorstel-functies het team in staat stelden verbindingen te standaardiseren en gevalideerde ontwerpen te hergebruiken voor meerdere vergelijkbare verbindingen. Dit vermeed repetitieve modellering en zorgde ervoor dat er organisch een verbindingstemplate-bibliotheek ontstond tijdens het project. Als gevolg hiervan werd de detailleringstijd voor terugkerende verbindingen met meer dan 60% verminderd. De automatische rapportage van IDEA StatiCa zorgde er ook voor dat de documentatie voor normenconformiteit, met name voor seismische normtoetsingen, traceerbaar en exportklaar was voor beoordeling.
Voetplaatcontroles werden gemodelleerd inclusief excentrische ankerarrangementen en de invloed van verstijvers en gelaste ankerplaten. Zonder IDEA StatiCa zou dergelijke modellering aangepaste EEM-opstellingen en handmatige resultaatinterpretatie hebben vereist, wat per verbinding dagen extra werk zou hebben betekend. In plaats daarvan daalde de volledige verificatiecyclus per verbinding tot minder dan 20 minuten, inclusief analyse, aanpassing en documentatie.
Gemeten Impact
Het engineeringteam rapporteerde dat hergebruik van verbindingen alleen al meer dan 40 uur aan detailleringswerk bespaarde over het gehele platform. Nog belangrijker was dat de mogelijkheid om elke draagkrachtige verbinding te valideren en te documenteren, met name de seismisch gevoelige, geen vertragingen in beoordelingscycli betekende. Met meer dan 15 unieke verbindingstypes en ten minste 30 belastingcombinaties die werden beschouwd in de SCIA–IDEA StatiCa-workflow, voldeed het project aan alle verificatie-eisen binnen de oorspronkelijk geplande ontwerpplanning. De waarde lag niet alleen in de bespaarde tijd, maar ook in het vertrouwen dat het team complexe, normenconforme staalverbindingen kon ontwerpen zonder compromissen.
Over SC Selfconsulting SRL
SC Selfconsulting SRL is een in Roemenië gevestigd bureau dat multidisciplinaire ontwerpservices levert op het gebied van civiele en industriële bouw. Het groeiende team bestaat uit architecten, constructeurs en projectmanagers, die zowel publieke als private opdrachtgevers bedienen.
