Door de VS gedreven verbeteringen
We hebben ons gericht op onze Amerikaanse gebruikers en hun werk eenvoudiger gemaakt met een reeks lokalisatieverbeteringen.
Beschikbaar in de Expert en Enhanced editie.
Ontwerpnormen

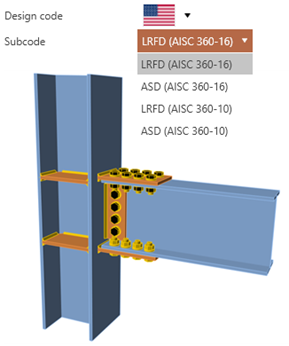

Mogelijkheid om de gewenste versie van AISC 360 (LRFD & ASD) te selecteren – boutassemblages worden beïnvloed. Beschikbare normen:
- LRFD (AISC 360-16)
- ASD (AISC 360-16)
- LRFD (AISC 360-10)
- ASD (AISC 360-10)
De LRFD/ASD-verschillen zijn reeds gedekt.
De verschillen tussen AISC 360-10 en 360-16 bouten zijn rood gemarkeerd:
Tabel 1: Boutklasse A325
Boutklasse A325M is gelijk in alle normen – vloeigrens = 660 MPa, treksterkte = 830 MPa
Tabel 2: Boutklasse A325: Minimale boutvoorspanning (Tabel J3.1)
Tabel 3: Nominale gatafmetingen voor standaard bouten (Tabel J3.3)
US-specifieke materialen toegevoegd
De nieuwe klasse voor ankers:
- ASTM F1554
Nieuwe MPRL-items:
- ASTM A1043(M), Gr. 36
- ASTM A1043(M), Gr. 50
- ASTM A1065, Gr. 50
- ASTM A1085(M), Gr. A
- A500, Gr. B, Round
- A500, Gr. B, Shaped
- A500, Gr. C, Round
- A500, Gr. C, Shaped
Capaciteitsontwerp: Gebruikergedefinieerde Cpr
Bij de analyse van het capaciteitsontwerp kan de gebruiker zijn/haar eigen waarde van Cpr instellen (de factor om rekening te houden met de piekverbindingssterkte, inclusief rekharding, lokale insnoering, aanvullende wapening en andere verbindingsomstandigheden).

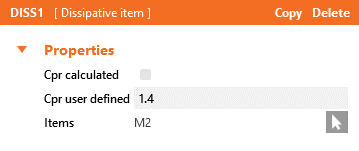

Om een aangepaste waarde van Cpr in te voeren, schakelt u de optie "Cpr berekend" uit en definieert u de gebruikerswaarde.
Bovenkant staal invoer
De nieuwe versie biedt de mogelijkheid om de boutafstand en afmetingen van verschillende bewerkingen te definiëren met een "bovenkant staal" referentie: hoekstaal, lip plaat, kopplaat, las, stomp en plaat op plaat.
AISC & EN seismische templates
Een geheel nieuwe klasse van verbindingen is beschikbaar in de wizard Nieuw project. Hier vindt u de voorgedefinieerde ontwerpen bestemd voor normtoetsing van het capaciteitsontwerp (seismische templates).
Op basis van de geselecteerde normen worden verschillende templates weergegeven. Er zijn negenentwintig templates volgens ANSI/AISC 358-18 en acht templates volgens EC8.
Imperiale eenheden invoer

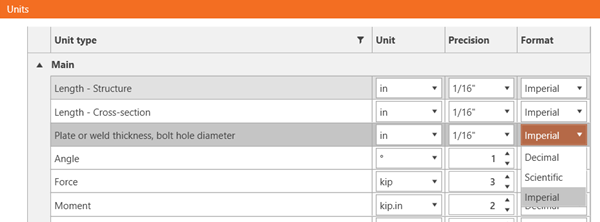

Gebruikers die werken met imperiale eenheden zullen de implementatie van het gangbare afmetingenformaat waarderen. Voortaan worden de volgende getalformaten geaccepteerd:
Voorbeelden: 2'-0"3/4, 2-0"3/4, 2-3/4, 3/4 [in,ft] voor imperiaal formaat
1, -1, 15, 0.75 [in,ft] voor decimaal formaat

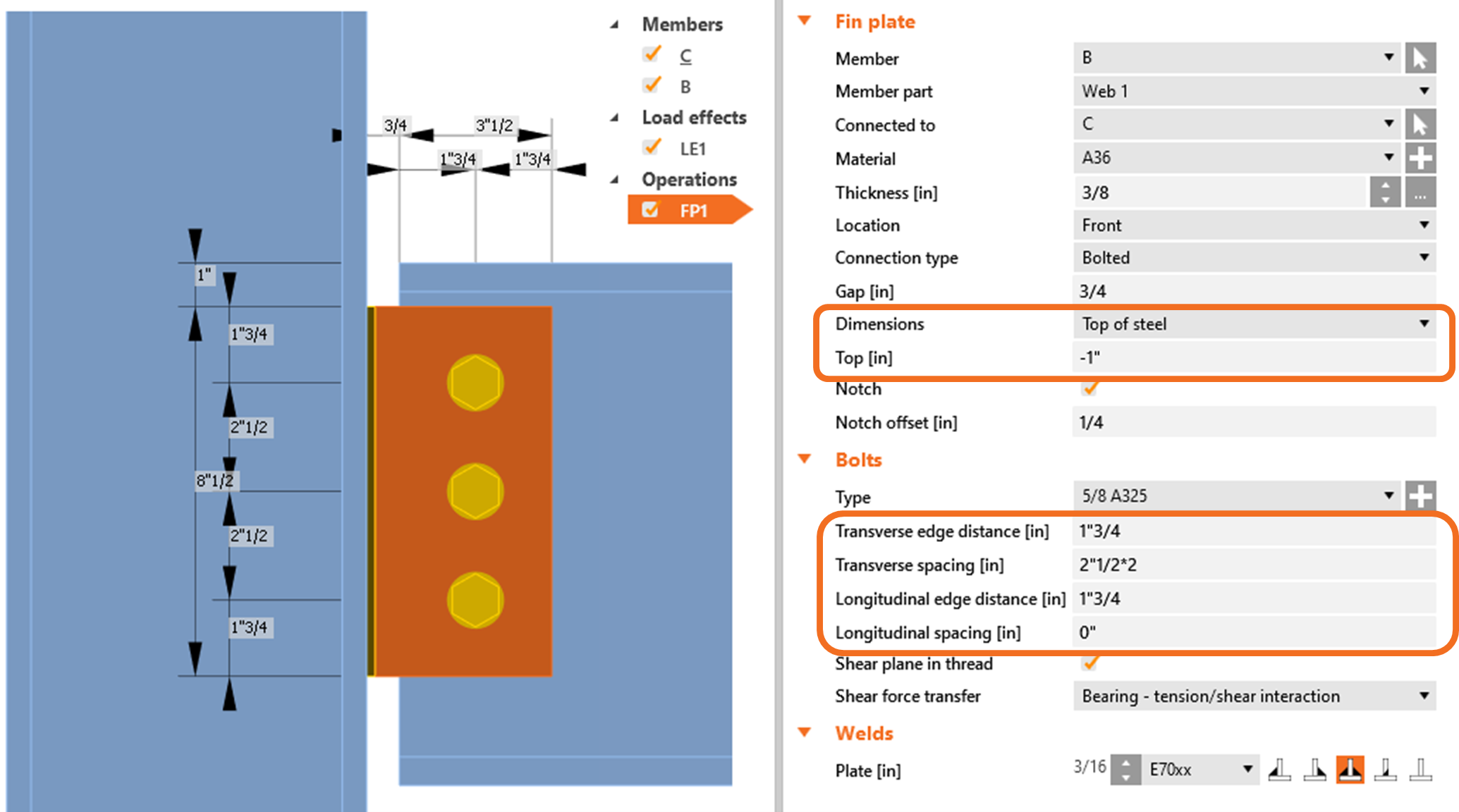

Voor bouten kunt u nu de dwarse en langse afstand definiëren, wat begrijpelijker is dan de vorige invoermethode. Het getalformaat voor bouten is
Voorbeelden: 2"2/3 3" of 2"2/3;3" [in,ft] voor imperiaal formaat
0.15 0.12 of 0.15;0.12 [in,ft] voor decimaal formaat
De eerste coördinaat vertegenwoordigt de eerste te plaatsen bout; de positie van de overige bouten kan worden gedefinieerd relatief ten opzichte van de eerste (spatie als scheidingsteken) of op absolute wijze (puntkomma als scheidingsteken).
