Optimalizace přípoje na Dubai Expo COEX
O projektu

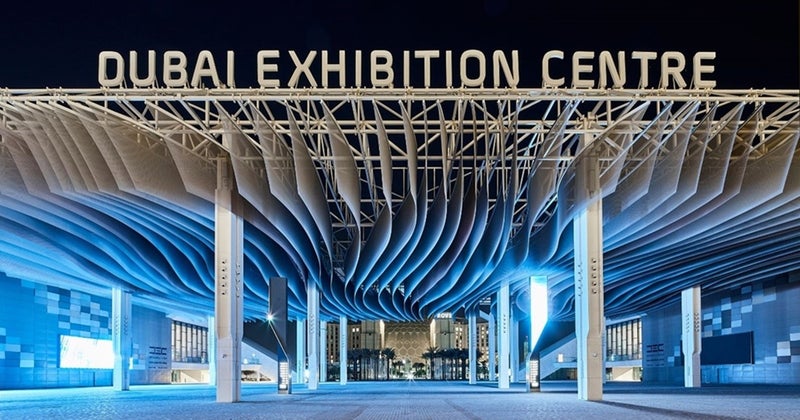

Centrum COEX s délkou přibližně 240 metrů a šířkou 120 metrů se skládá z několika konstrukčních prvků, včetně rozsáhlého výstavního sálu, příjezdového náměstí, haly a ocelové stříšky. Konstrukční systém je převážně ocelový, navržený tak, aby dosáhl rovnováhy mezi nízkou hmotností a vysokou nosností. Hlavním zaměřením projektu byla udržitelnost, neboť některé ocelové komponenty byly vyrobeny v rámci dřívější zakázky a byly znovu použity, aby se minimalizoval odpad materiálu. To vyžadovalo pečlivé posouzení předem vyrobených prvků a jejich začlenění do nového návrhu, přičemž byla zajištěna kompatibilita s moderními inženýrskými požadavky.
Vzhledem ke složitosti a rozsahu projektu musel konstrukční návrh zohledňovat různá omezení, včetně návrhu a optimalizace přípojů. Výzvou nebylo jen navrhnout konstrukčně spolehlivé přípoje, ale také zajistit, aby byly jednoduché na výrobu a montáž, čímž by byl podpořen urychlený harmonogram výstavby.
Inženýrské výzvy

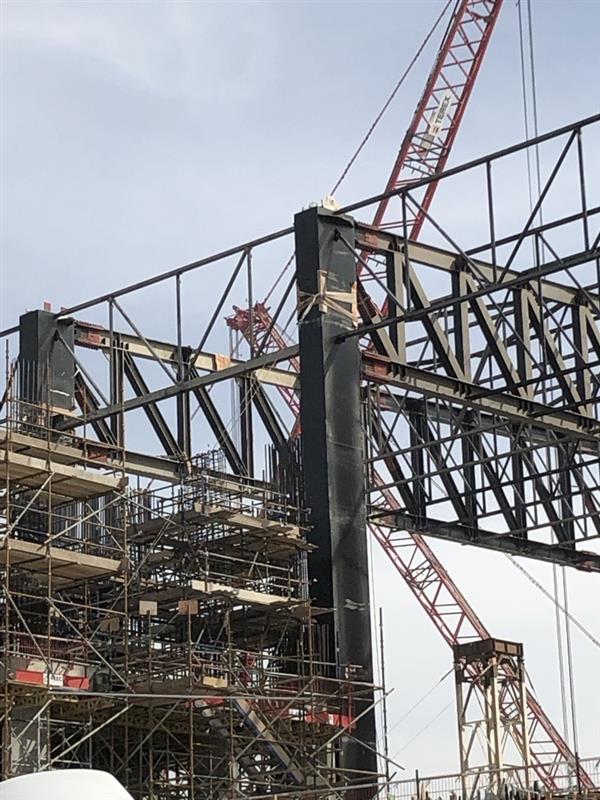

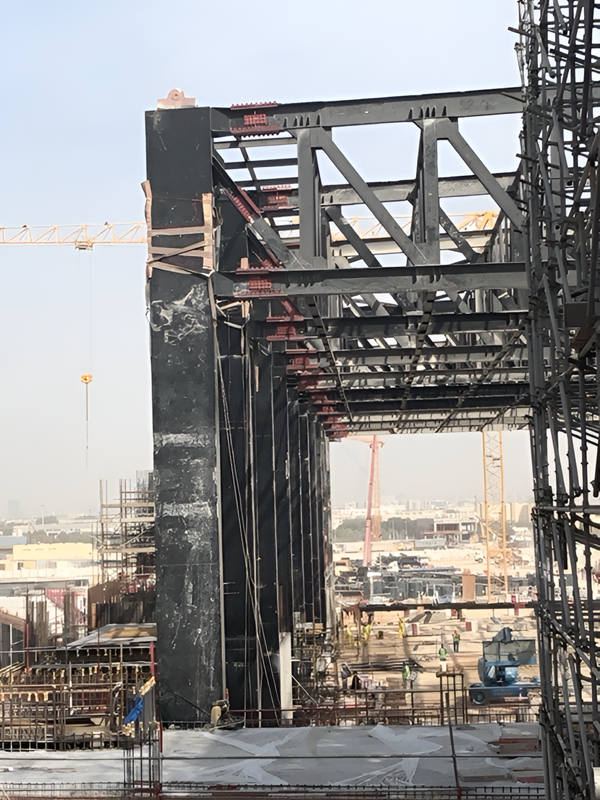

Projekt COEX přinesl řadu inženýrských výzev, zejména při návrhu ocelových přípojů. Nosná konstrukce musela přenášet značné osové síly při zachování efektivního využití materiálu. Jedním z nejnáročnějších aspektů byl návrh přípojů hlavního příhradového nosníku k podpůrným sloupům. Tyto přípoje musely dosáhnout plné únosnosti prvku a zároveň zůstat kloubové, aby nedocházelo k přenosu ohybových momentů. To vyžadovalo přesné detailování, aby byly osové síly správně přenášeny bez vnášení nežádoucí tuhosti do konstrukce.
Další výzvou bylo začlenění dříve vyrobených ocelových prvků do nového návrhu. Náplň práce Tony Gee and Partners byla primárně zaměřena na posouzení přípojů těchto předem existujících prvků, aby byla ověřena jejich konstrukční přiměřenost pro nový návrhový záměr. Protože tyto komponenty byly původně vyrobeny pro jiný účel, vyžadovaly důkladné vyhodnocení, a pokud by jejich únosnost byla nedostatečná pro přenos nových návrhových zatížení, musely být přípoje přepracovány nákladově efektivním způsobem, přičemž bylo zachováno co nejvíce stávajících prvků přípoje. Variabilita těchto prvků přidávala na složitosti úkolu a vyžadovala pokročilé analytické metody k potvrzení celkového konstrukčního chování.
Přípoje střešního ztužení a přípoje konců příhradových nosníků příjezdového náměstí také vyžadovaly pečlivou pozornost. Tyto prvky musely přenášet dynamická zatížení a zároveň být efektivní z hlediska výroby. Návrh musel najít rovnováhu mezi pevností, trvanlivostí a snadností montáže, přičemž musel být v souladu s architektonickou vizí projektu.
Řešení a výsledky
K řešení výzev při návrhu a optimalizaci ocelových přípojů využila Tony Gee and Partners IDEA StatiCa Connection. Schopnost provádět podrobná napěťová hodnocení a modelovat složité interakce mezi ocelovými komponenty umožnila inženýrskému týmu zpřesnit návrhy přípojů s vysokou mírou přesnosti. Simulací reálných podmínek zatížení mohli identifikovat potenciální slabá místa a optimalizovat geometrii pro maximální efektivitu.

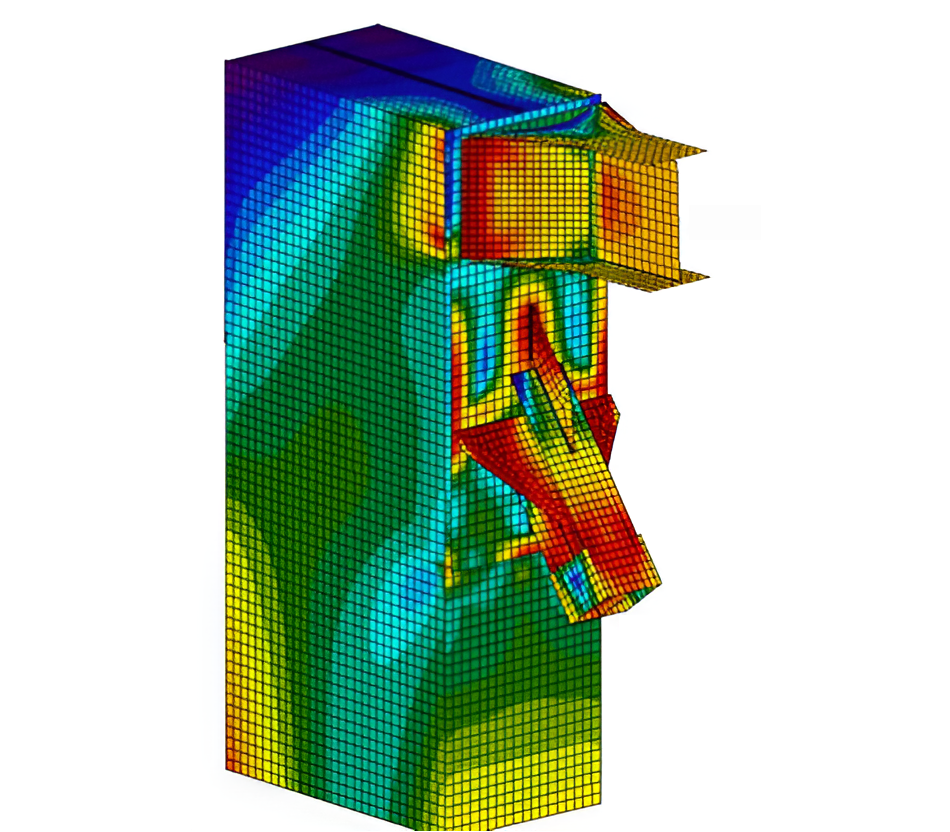

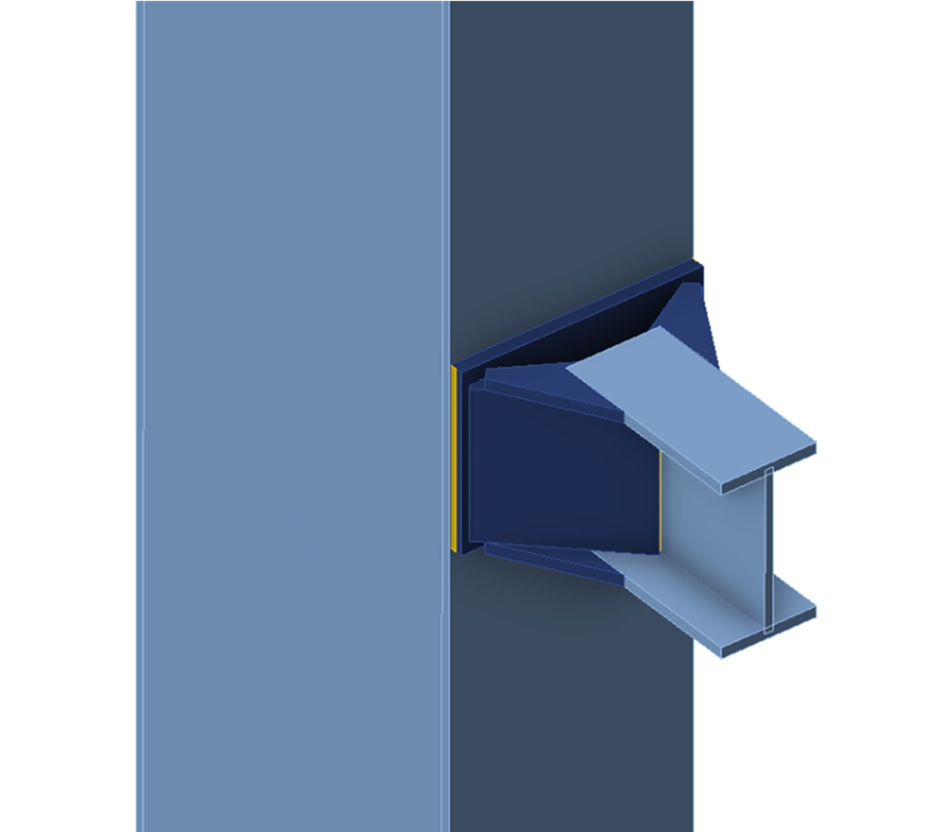

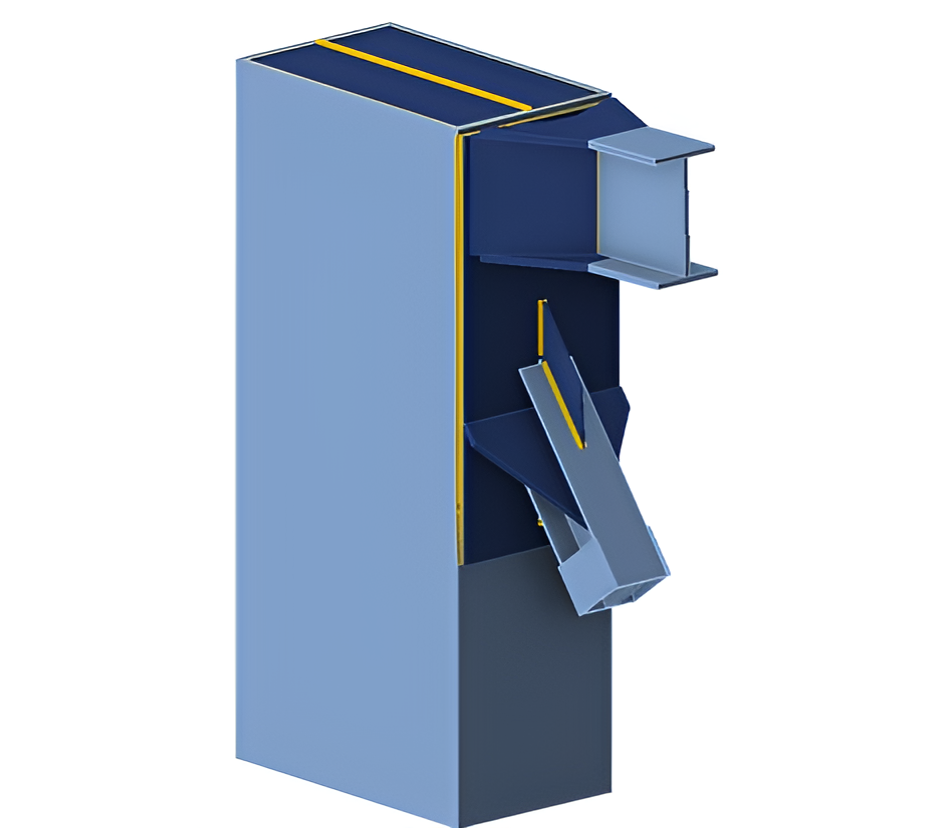

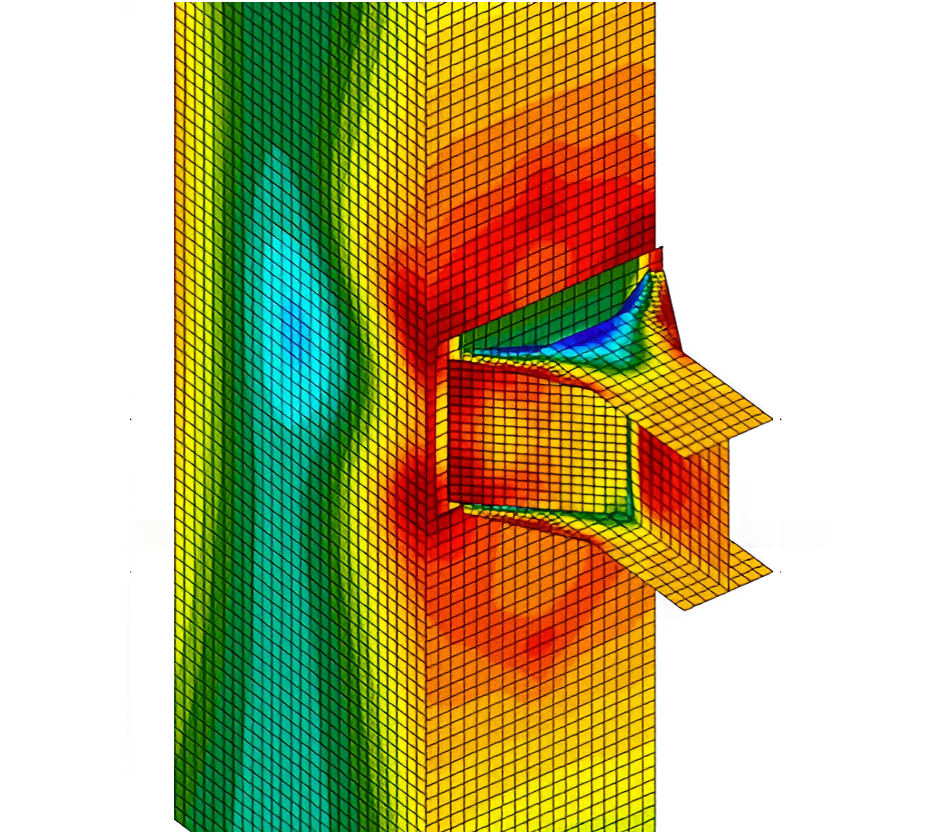

Přípoje hlavního příhradového nosníku ke sloupům patřily k nejkritičtějším prvkům analyzovaným pomocí aplikace Connection. Tyto přípoje byly modelovány ve 3D pro posouzení jejich schopnosti přenášet osové síly při zachování požadovaného kloubového chování. Software umožnil týmu provést geometricky lineární analýzu s materiálovými a kontaktními nelinearitami, čímž poskytl jasný přehled o rozložení napětí a deformacích. Dále byla provedena analýza vlastních čísel pro vyhodnocení potenciálních rizik boulení, čímž bylo zajištěno, že přípoje splňují veškerá výkonnostní kritéria.
Pro dříve vyrobené ocelové prvky byl Connection použit k posouzení různých konfigurací přípojů, aby bylo zajištěno jejich efektivní začlenění do nového návrhu. Analýza pomohla určit, zda jsou nutné úpravy, a jak lze znovu použité prvky optimalizovat tak, aby odpovídaly konstrukčním požadavkům projektu. Tento přístup minimalizoval odpad materiálu při zachování konstrukční spolehlivosti.

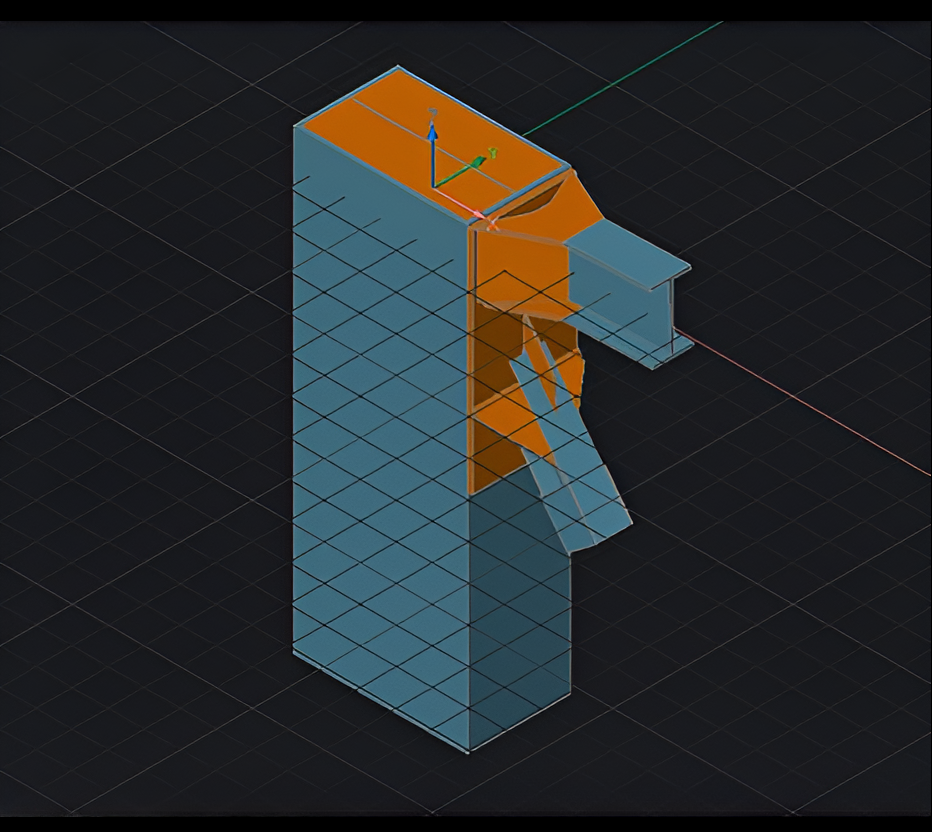

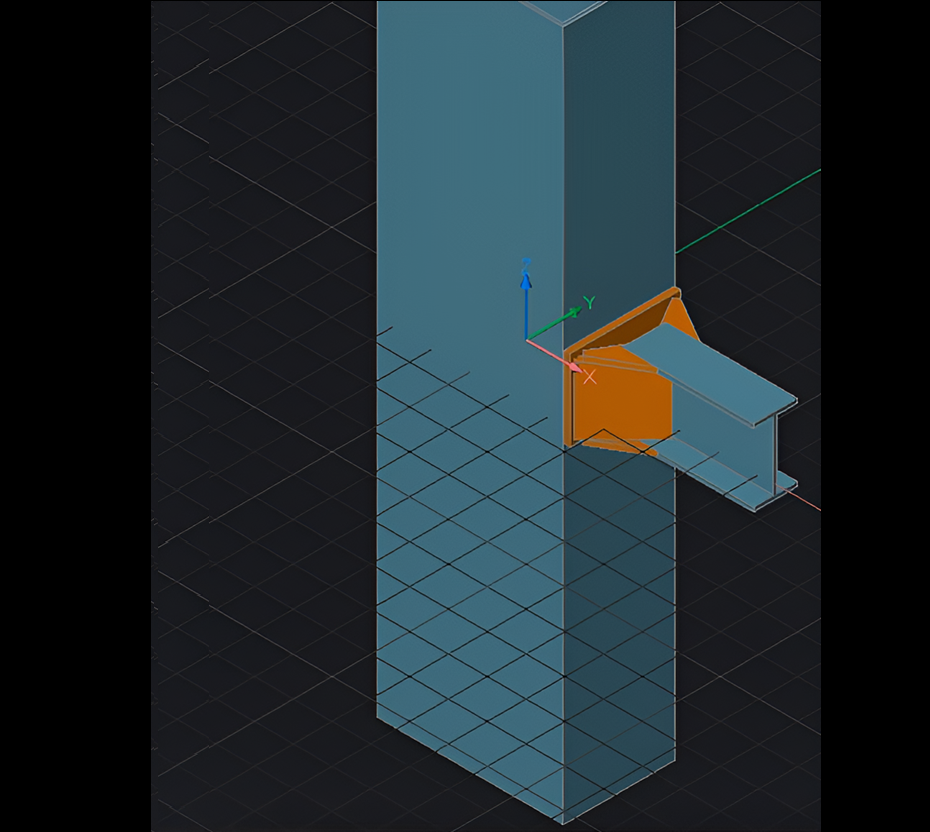

Proces návrhu byl dále zjednodušen díky integraci IDEA StatiCa s CAD softwarem. Možnost exportu 3D modelů a generování 2D náčrtů usnadnila jasnou komunikaci mezi inženýrskými a výkresovými týmy, čímž se snížilo riziko chyb a zlepšila efektivita výstavby. Tato integrace zajistila, že výsledné návrhy přípojů byly praktické pro výrobu i snadné pro montáž na stavbě.
Využití pokročilých analytických nástrojů nakonec umožnilo úspěšnou realizaci ocelové konstrukce centra COEX. Optimalizované návrhy přípojů nejen splnily požadavky na konstrukční výkon, ale také přispěly k vizuálně soudržné architektonické estetice. Silná integrace inženýrství a designu zajistila, že centrum COEX zůstalo funkční i ikonickou stavbou, která demonstruje excelenci v moderní ocelové výstavbě.
Závěr
Kombinací inženýrských odborných znalostí a špičkových softwarových nástrojů Tony Gee and Partners úspěšně dodala ocelovou konstrukci splňující nejvyšší standardy bezpečnosti, efektivity a architektonické vytříbenosti. Centrum COEX je důkazem síly precizního inženýrství a role inovativních digitálních řešení v moderním konstrukčním návrhu.
O společnosti Tony Gee and Partners
Po více než 50 let Tony Gee poskytuje inovativní inženýrská řešení orientovaná na výstavbu, specializující se na návrh trvalých a dočasných konstrukcí. Jejich odbornost spočívá v integraci návrhu s výstavbou, přičemž úzce spolupracují s klienty, zhotoviteli a projektanty na vývoji efektivních, proveditelných a nákladově efektivních řešení. Se silným zaměřením na moderní stavební techniky a efektivitu materiálů poskytují nezávislé kontroly návrhu, ověřování složitých řešení a posouzení stavebních metodologií, čímž zajišťují robustní inženýrskou integritu.
Působí na britských i mezinárodních trzích a rozumí logistickým a technickým výzvám velkých infrastrukturních projektů. Jejich vysoce kvalifikovaní odborníci, podporovaní pokročilým návrhářským a BIM softwarem, prosazují kvalitu, inovace a včasné dokončení projektů. Díky interním kapacitám v oblasti pozemního, geotechnického a traťového návrhu, doplněným o důvěryhodný dodavatelský řetězec specialistů, nabízejí komplexní inženýrské služby přizpůsobující se vyvíjejícím se potřebám klientů, čímž zajišťují praktická a ekonomická řešení.
