Rahmenecke mit Pfetten- und Stabaussteifungen

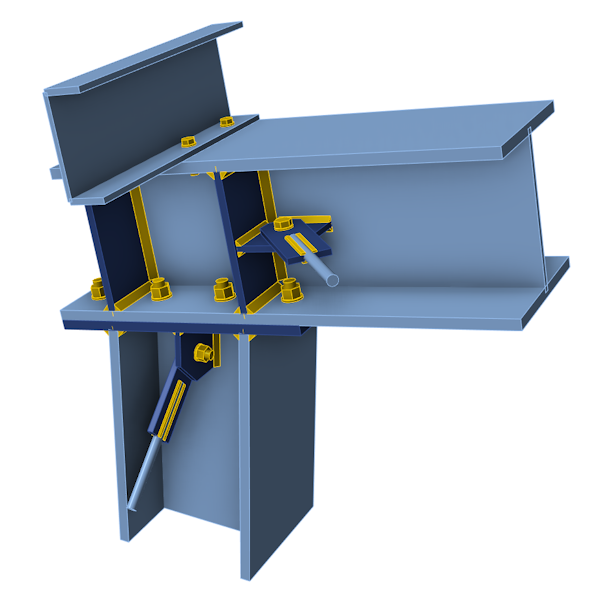

Eine halbstarre Rahmenecke mit durchlaufender Pfette oben und zwei Windverbands-Diagonalen aus Rundstabquerschnitten. Die Rahmenstütze und der Rahmenträger bestehen aus gewalzten I-Profilen mit zusätzlichen Steifen. Die Pfette ist ein U-Profil, das oben auf dem Rahmenträger angeschraubt ist. Windverbands-Diagonalen aus Vollrundquerschnitten sind über geformte Anschlussplatten mit je einer Schraube verbunden. Lesen Sie mehr über die Struktur im Blogbeitrag. Modell erstellt in IDEA StatiCa Connection App.

Autor: Attila Szabó
