MIDAS GEN NX BIM link para el diseño de uniones de acero (EN)

1 Activación

Desde la versión MIDAS GEN NX 2026 (V1.1) y posteriores, se ha añadido la API y, gracias a esta nueva posibilidad, se ha creado el nuevo enlace con IDEA Statica Checkbot.

En las siguientes figuras, puede ver cómo activar el enlace.

Cuando Windows Control de cuentas de usuario lo solicite, haga clic en Sí para permitir la instalación.

Instale el Midas GEN NX BIM link.

A continuación, aparece el nuevo icono en el Escritorio.

Ahora ejecute Midas GEN NX y abra el proyecto nuevo o existente.

En la cinta de opciones, en la última pestaña APPs, se encuentra API Settings, donde se proporcionan la Base URL y la MAPI-Key. Al principio, la MAPI-Key está en blanco; debe generarse haciendo clic en el botón Refresh. La MAPI-Key es única para cada usuario y no debe compartirse con otros. El botón Copy puede usarse para copiarlas.

Conéctese a la API.

*NOTA: Activar Connect API on Startup establece automáticamente el enlace entre MIDAS GEN NX e IDEA StatiCa Checkbot al iniciarse, eliminando la necesidad de activar la API manualmente.

La API está conectada cuando la pestaña cambia a "Disconnect".

Abra la IDEA to MIDAS GEN NX Integration Tool desde el Escritorio y pegue la Base URL y la MAPI Key copiadas de su proyecto MIDAS GEN NX abierto (1). A continuación, valide (2) y conéctese a GEN NX (3). Después, inicie Checkbot (4).

*NOTA: Una vez establecida la conexión inicial mediante la BASE URL y la MAPI Key, las credenciales se recuperan directamente del registro del sistema, lo que simplifica considerablemente el flujo de trabajo. No es necesario volver a introducir estos parámetros. Al iniciar el acceso directo del escritorio se restaura automáticamente la conexión, lo que permite seleccionar inmediatamente el proyecto para transferirlo a Checkbot.

Importante: Para transferir correctamente su modelo, asegúrese de que MIDAS GEN NX permanezca abierto con una conexión API activa durante todo el proceso.

Seleccione la ruta al archivo MIDAS GEN NX activo y ábralo. Se pueden elegir los formatos de archivo .mgb y .mgbz.

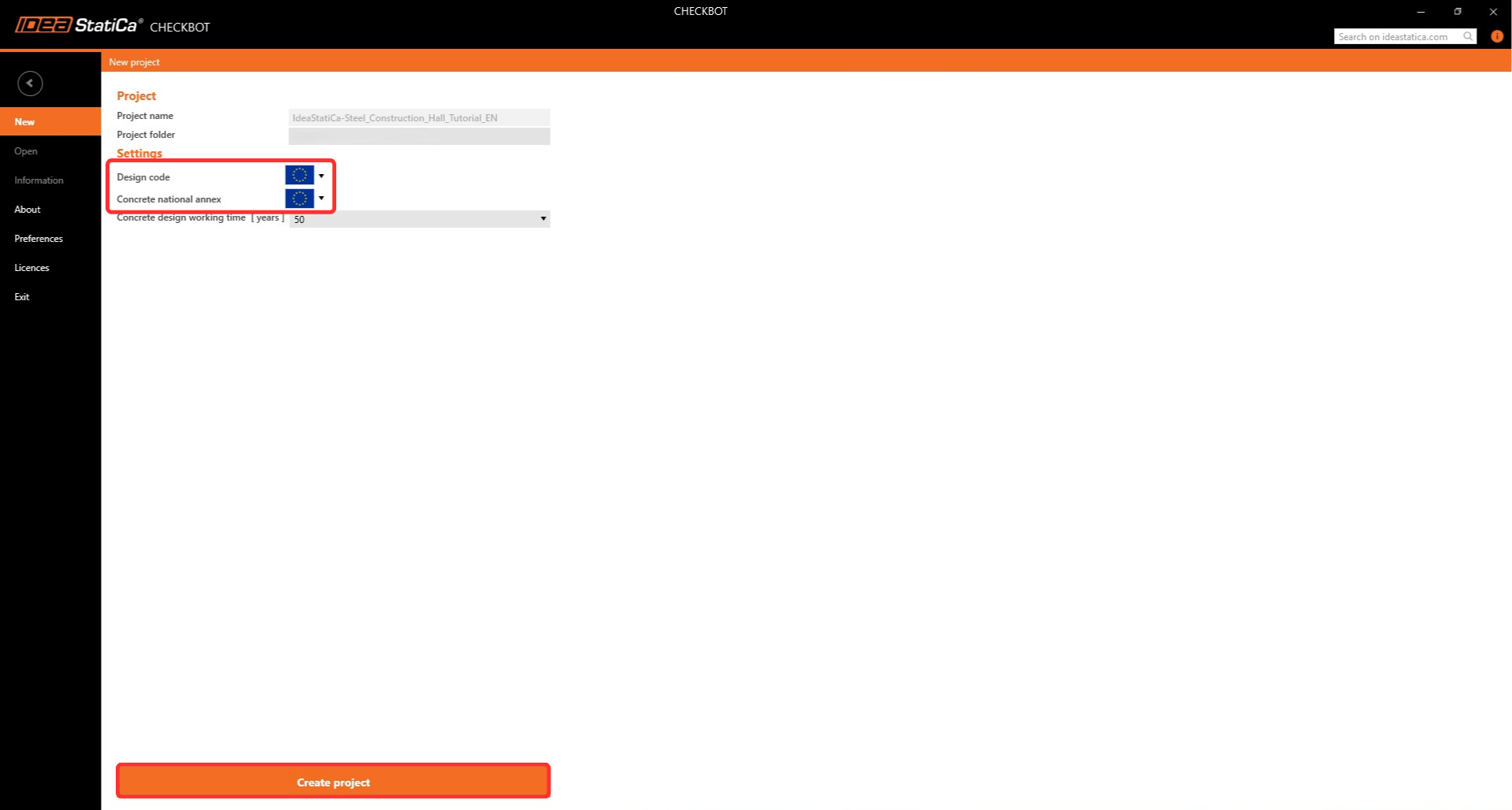

Cree el nuevo proyecto en Checkbot.

La carpeta de Checkbot se crea en la misma carpeta que el proyecto de MIDAS GEN NX.

Después de eso, se abre un nuevo proyecto. El Checkbot está conectado a GEN NX (véase la esquina inferior derecha).

2 Importar a Checkbot

Primero, ejecute un análisis lineal en GEN NX para obtener los esfuerzos internos.

Tras el análisis, puede importar el modelo completo. Para ello, seleccione todos los elementos.

Haga clic en la pestaña Connections Import.

Se ha importado la estructura completa.

Alternativamente, las uniones pueden importarse una a una seleccionando solo una o más uniones. Las uniones de la misma tipología se agrupan en una misma disposición o grupo.

Para más información sobre el flujo de trabajo en Checkbot, consulte el artículo Checkbot – flujos de trabajo BIM masivos.

Agrupación

El software agrupa las uniones por topología y secciones transversales. El sistema designa automáticamente la unión de referencia (distinguida visualmente por un nombre subrayado en el árbol). Esta asignación es fija y no puede cambiarse manualmente.

• Unión de referencia: Fuente de diseño totalmente editable.
• Uniones secundarias: Duplicados no editables de la referencia.

Las operaciones, configuraciones y tipos de modelo definidos en la referencia se aplican automáticamente a todas las uniones secundarias. Para modificar una unión secundaria de forma independiente, utilice el menú contextual para Eliminar del grupo. Esta acción la desconecta de la referencia y elimina cualquier operación heredada.

También puede crear grupos personalizados para organizar el proyecto según sea necesario. Para designar una unión específica como referencia, primero cree un grupo que contenga únicamente esa unión objetivo. A continuación, añada las uniones restantes a este nuevo grupo. También puede seleccionar y asignar varias uniones a un grupo simultáneamente.

Limitaciones conocidas

• Por ahora, solo es posible importar uniones de acero (no de hormigón).

• Todos los nodos se importan como uniones.

También los nodos intermedios se importan como uniones.

• Solo combinaciones simples.

La creación de combinaciones de carga en midas GEN NX se basa en la combinación de combinaciones previamente definidas (Suma y Envolvente). Por ahora, el BIM link no permite la importación de estas combinaciones multinivel, pero sí permite la importación de solo dos tipos de combinaciones de carga de "nivel único":

• Combinación de suma básica – significa combinaciones lineales de solo casos de carga individuales. No se puede incluir ninguna combinación de suma, combinación envolvente, carga móvil o carga de asiento en la combinación importada.
• Combinación envolvente básica – significa una envolvente simple de solo casos de carga individuales. No se puede incluir ninguna combinación de suma, combinación envolvente, carga móvil o carga de asiento en la combinación importada.

Por ejemplo, en el caso de la carga móvil, el usuario debe crear un caso de carga lineal que provoque esfuerzos internos extremos en la unión (mediante la función Moving Load Tracer, por ejemplo) y, a continuación, utilizar este caso de carga en la combinación de suma.

• Las cargas nodales no se importan; solo está disponible la importación de esfuerzos internos.

Esta limitación puede provocar fuerzas desequilibradas en la unión debido a que las cargas nodales se introducen directamente en el nodo, lo que básicamente no genera esfuerzos internos en los elementos.
