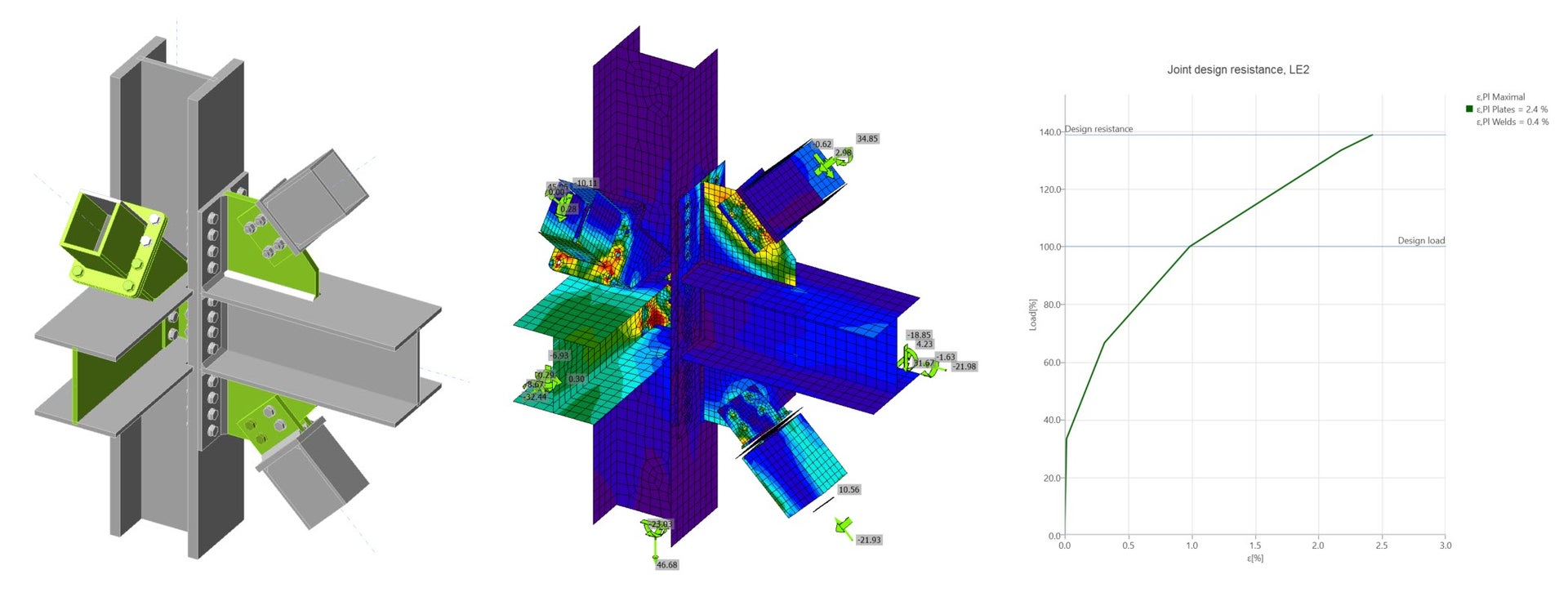

Resistencia de cálculo de la unión de acero (AISC)

1 Nuevo proyecto

Comience iniciando IDEA StatiCa Connection y abriendo el archivo del proyecto para este tutorial.

Dado que el tutorial utiliza el código AISC, asegúrese de configurar unidades imperiales (consulte Cómo cambiar el sistema de unidades).

2 Verificación

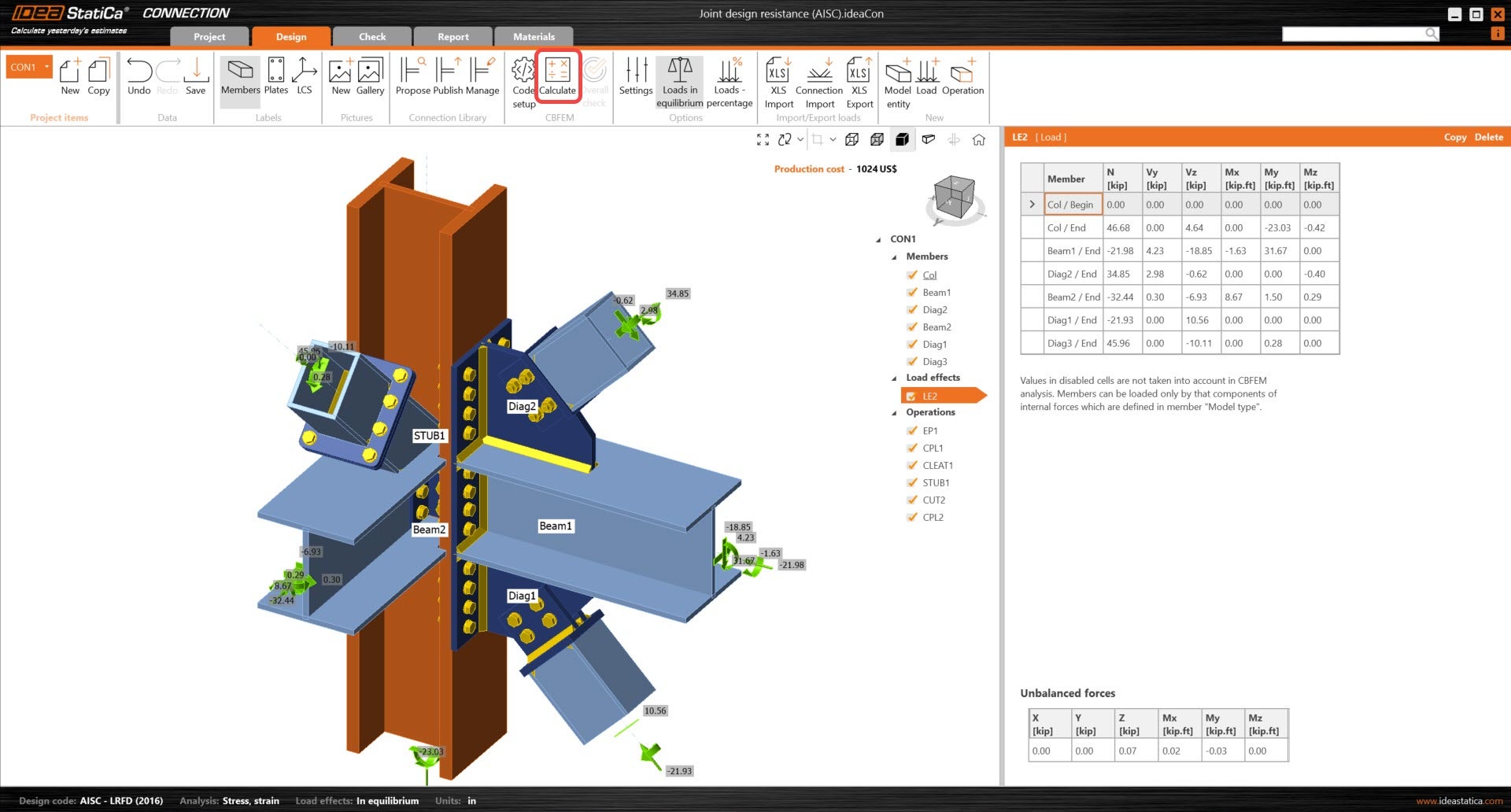

Inicie el análisis de la primera unión CON1 haciendo clic en Calcular en la cinta de opciones. El modelo de análisis se genera automáticamente y se realiza el cálculo.

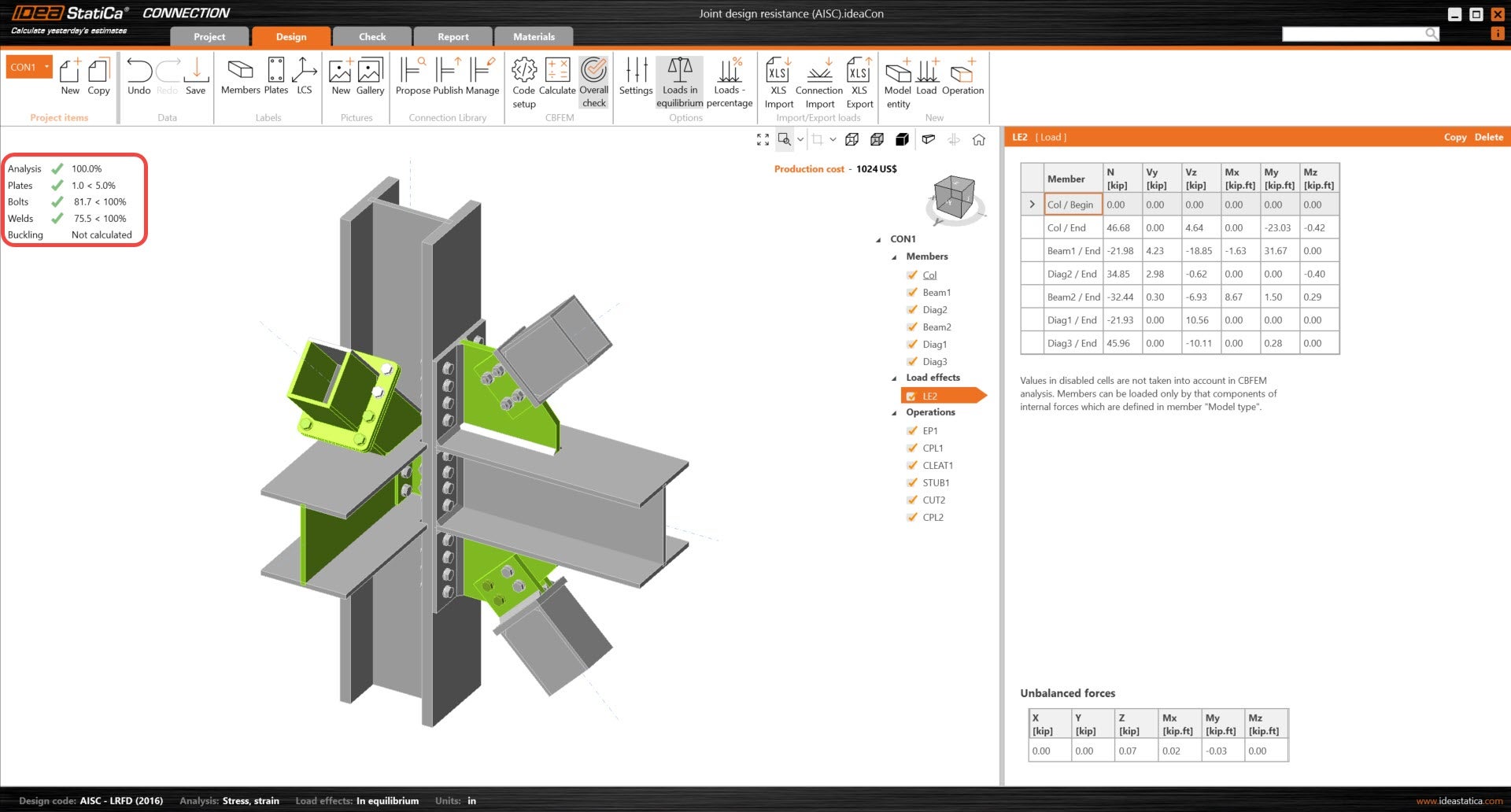

El usuario puede ver el resumen general de verificación y un semáforo rápido que muestra la tasa de utilización de todos los componentes.

3 Resistencia de cálculo de la unión

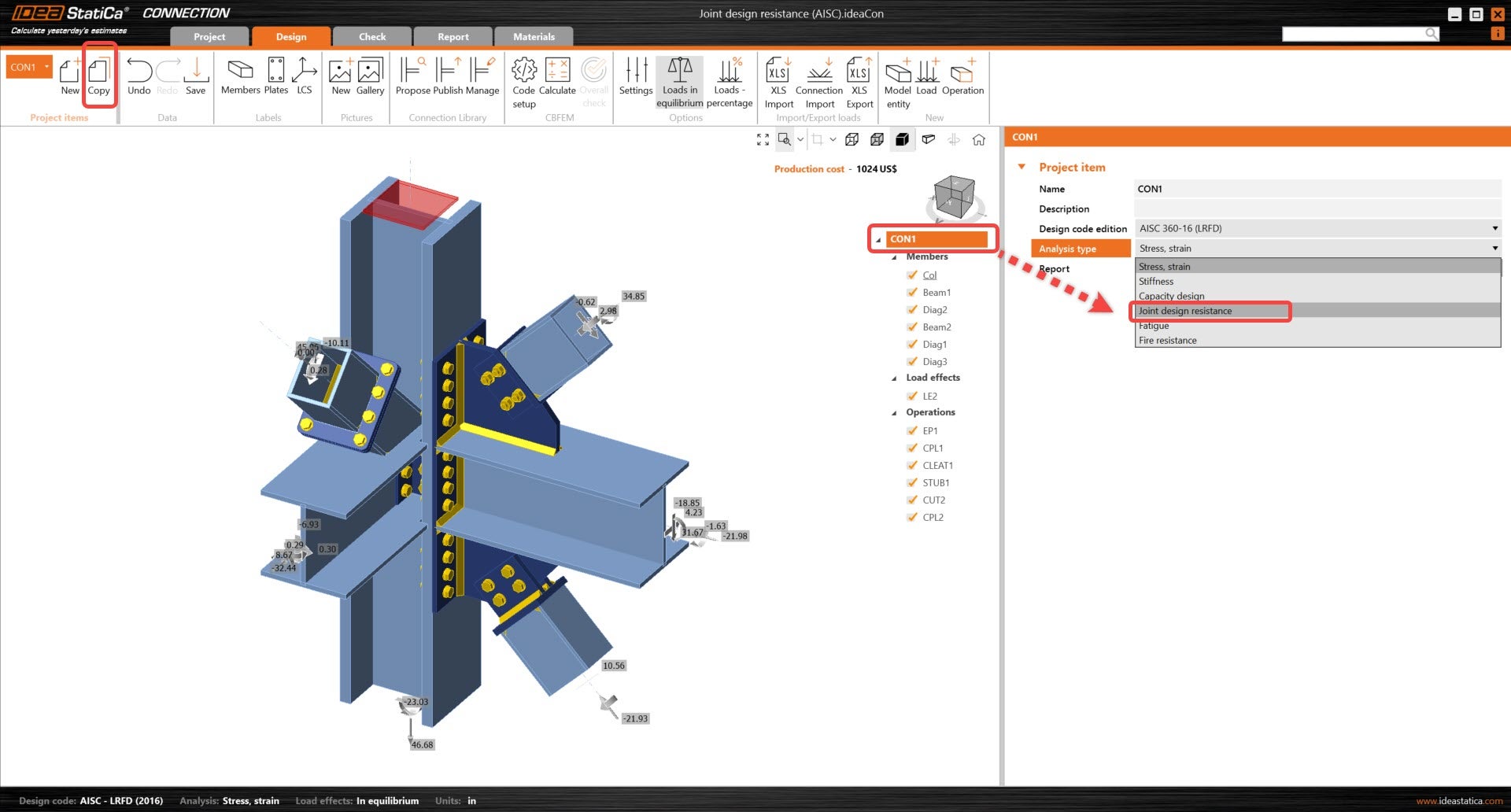

Copie primero el elemento del proyecto para guardar el trabajo anterior y cambie el tipo de análisis a DR (Resistencia de cálculo de la unión) para la Unión 2. Esto ya se ha realizado en el archivo adjunto, por lo que el usuario puede simplemente cambiar a CON2.

Ahora el usuario puede calcular el análisis de Resistencia de cálculo de la unión mediante el comando Calcular en la cinta superior.

4 Verificación

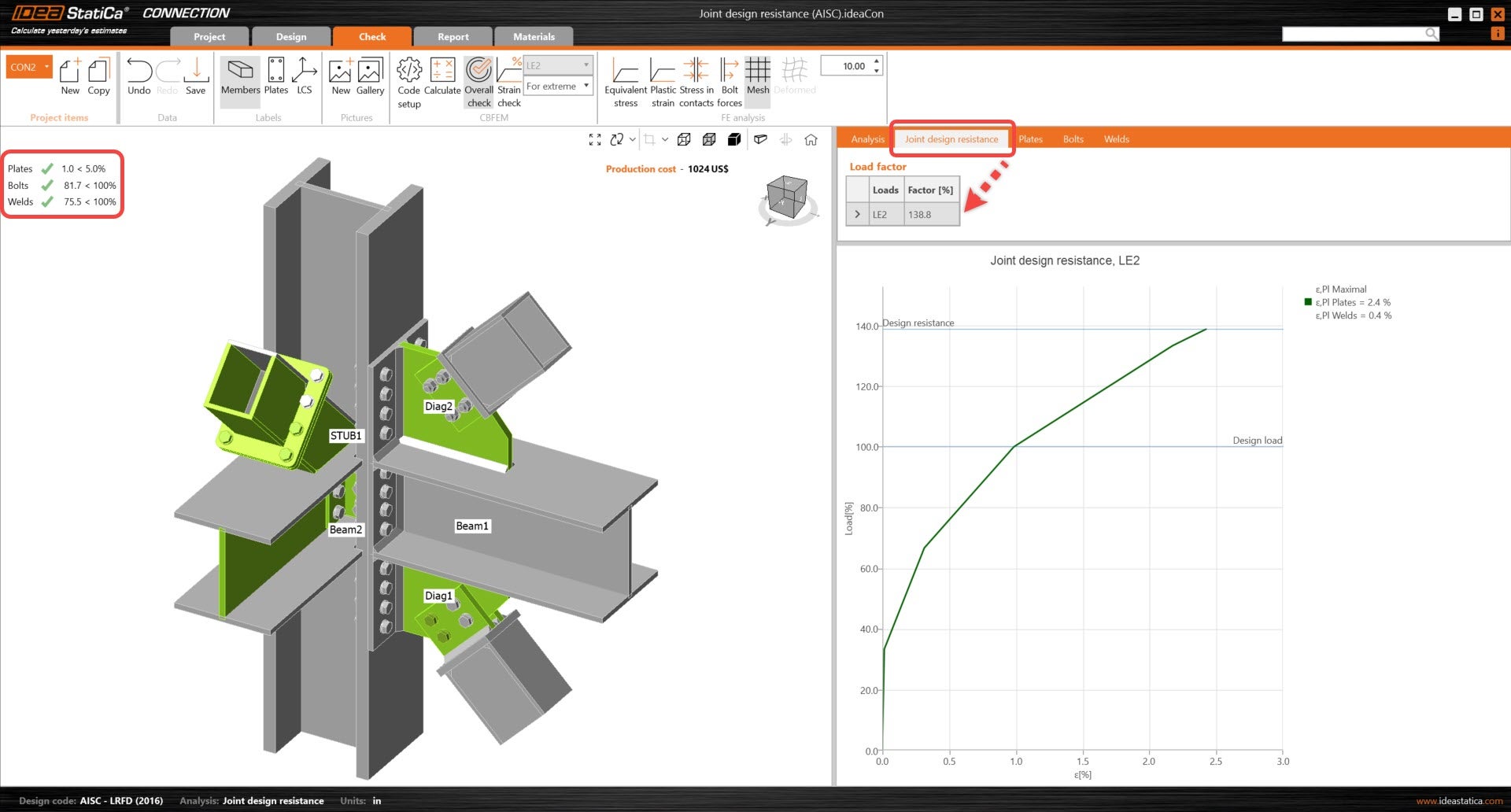

Procedamos a la pestaña Verificación y a la pestaña Resistencia de cálculo de la unión en las tablas de resultados. La aplicación nos proporciona el porcentaje de mayoración de la carga para alcanzar la resistencia de cálculo de la unión. También se proporciona la figura de la dependencia del incremento porcentual de carga con la deformación. Se proporcionan los valores de la Carga de cálculo y la Resistencia de cálculo para visualizar los resultados.

Hemos diseñado, realizado la verificación normativa y calculado la resistencia de cálculo de la unión según AISC.
