Résistance d'adhérence des ancrages dans Detail 3D

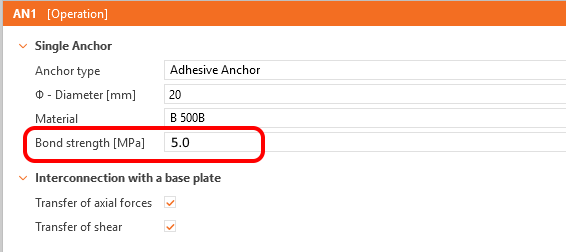

La propriété de résistance d'adhérence d'un ancrage unique dans Detail 3D est la valeur de calcul de la résistance d'adhérence d'un ancrage adhésif (post-installé). Il s'agit d'un paramètre crucial pour la conception de l'ancrage dans Detail 3D.

En termes de EN 1992-4, nous pouvons définir la résistance d'adhérence de calcul comme τ_Rd = τ_Rk /γ_Mp

γ_Mp  est le coefficient partiel de sécurité défini par le tableau 4.1 de l'EN 1992-4

γ_Mp = γ_Mc = γ_c ⋅ γ_inst

γ_c = 1,5

γ_inst  - facteur tenant compte de la sensibilité à la mise en œuvre des éléments de fixation post-installés. Il peut être trouvé dans la Spécification Technique Européenne du Produit correspondante pour le produit spécifique.

τ_Rk  - est la résistance d'adhérence caractéristique d'un élément de fixation collé post-installé. Elle dépend de la classe de résistance du béton et de l'état du béton – fissuré ou non fissuré. Elle peut être trouvée dans le certificat du mortier d'injection, par exemple l'ETA – Évaluation Technique Européenne.

Exemple Eurocode

Prenons un ancrage collé post-installé constitué d'une barre filetée M12 et du mortier Hilti HIT-HY 200-A V3. Le trou est foré au marteau. L'ancrage est installé en conditions sèches dans un béton fissuré C20/25. La durée de vie de conception est de 50 ans.

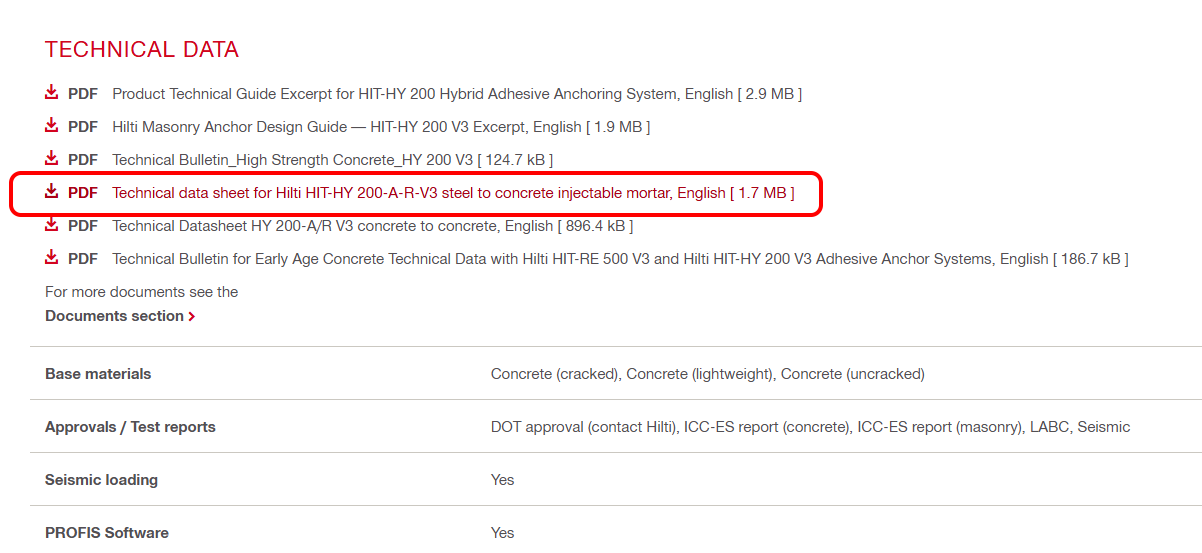

Nous devons d'abord accéder à la page web du produit HIT-HY 200-A ici. Nous recherchons le document ETA. Accédez à la section Données techniques de la page et ouvrez le document PDF Fiche de données techniques pour le mortier injectable acier-béton Hilti HIT-HY 200-A-R-V3, en anglais.

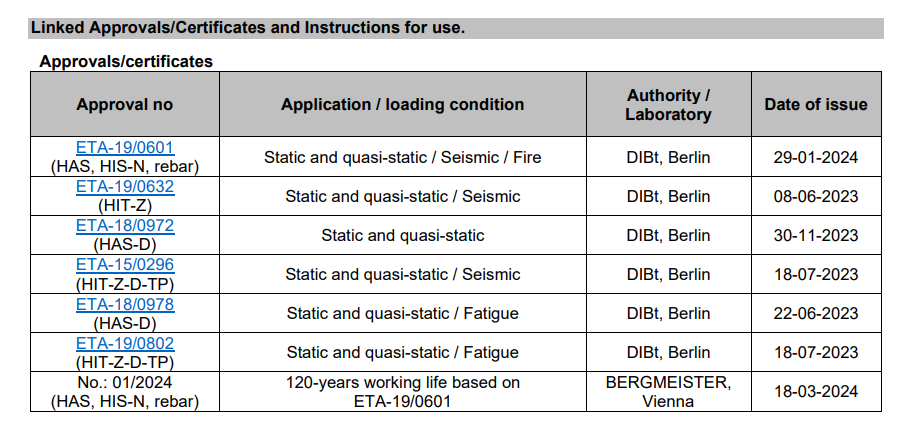

À la page 3 du document, vous pouvez trouver des liens vers les documents ETA pertinents.

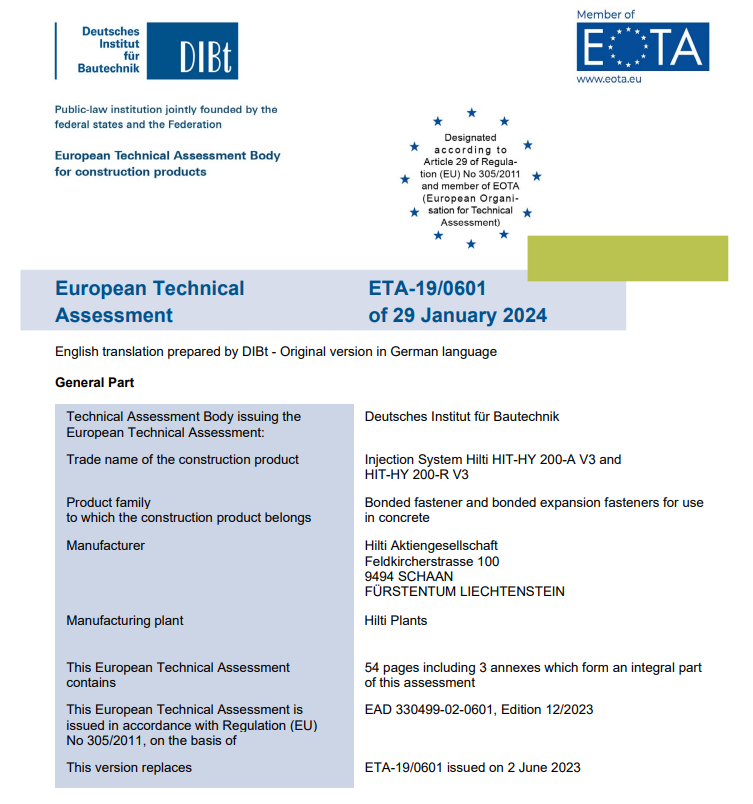

Ouvrez l'ETA-19/0601 lié dans la première ligne du tableau, qui est pertinent pour notre cas.

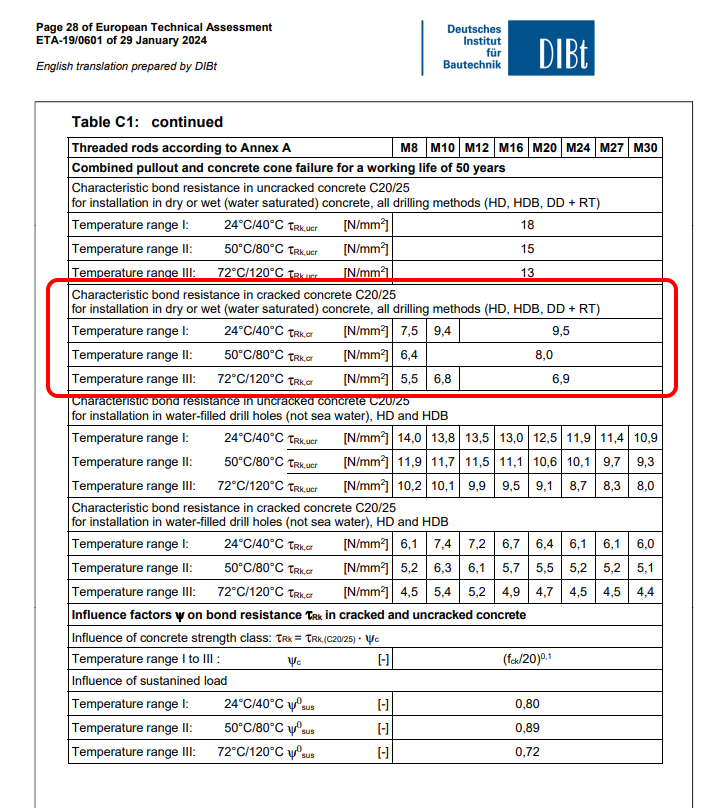

Dans le tableau C1 de ce document, vous pouvez trouver les données pour τ_Rk - la résistance d'adhérence caractéristique. De manière conservative pour la plage de température II, dans notre cas τ_Rk = 8,0 MPa.

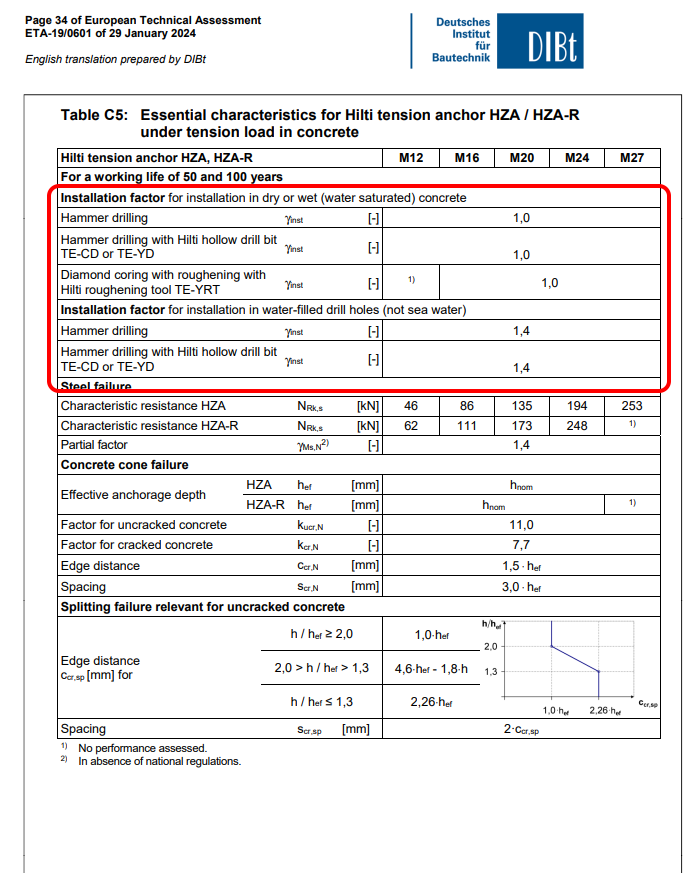

Dans le tableau C1 du document, vous pouvez également trouver les valeurs γ_inst pertinentes. Dans notre cas γ_inst = 1,0.

La valeur finale de la résistance d'adhérence de calcul est τ_Rd = 8,0 /(1,5x1,0) = 5,3 MPa.

EXEMPLE ACI

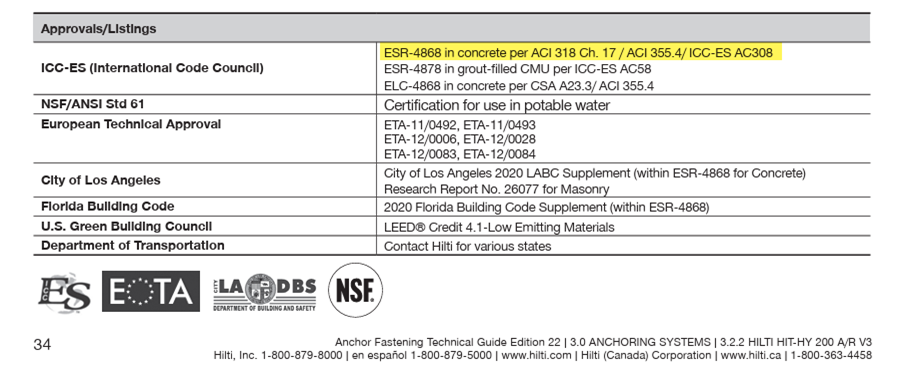

Lors de l'utilisation de l'ACI, vous pouvez suivre un processus similaire, par exemple pour le Hilti HY200, rendez-vous sur leur site web. Trouvez le guide technique du produit et ouvrez le PDF. Les approbations sont indiquées à la deuxième page :

Ensuite, nous pouvons ouvrir l'ESR sélectionné : https://icc-es.org/report-listing/esr-4868/

Les tableaux de résistance d'adhérence se trouvent dans le document. Ils sont présentés en fonction de la résistance à la compression du béton, selon que le béton est fissuré ou non fissuré, la plage de température du béton et les conditions de mise en œuvre.

La résistance d'adhérence caractéristique résultante doit être multipliée par le facteur de réduction de résistance associé, et la résistance d'adhérence peut également être ajustée pour une résistance à la compression du béton accrue, comme indiqué dans les notes de bas de page des tableaux de résistance d'adhérence.

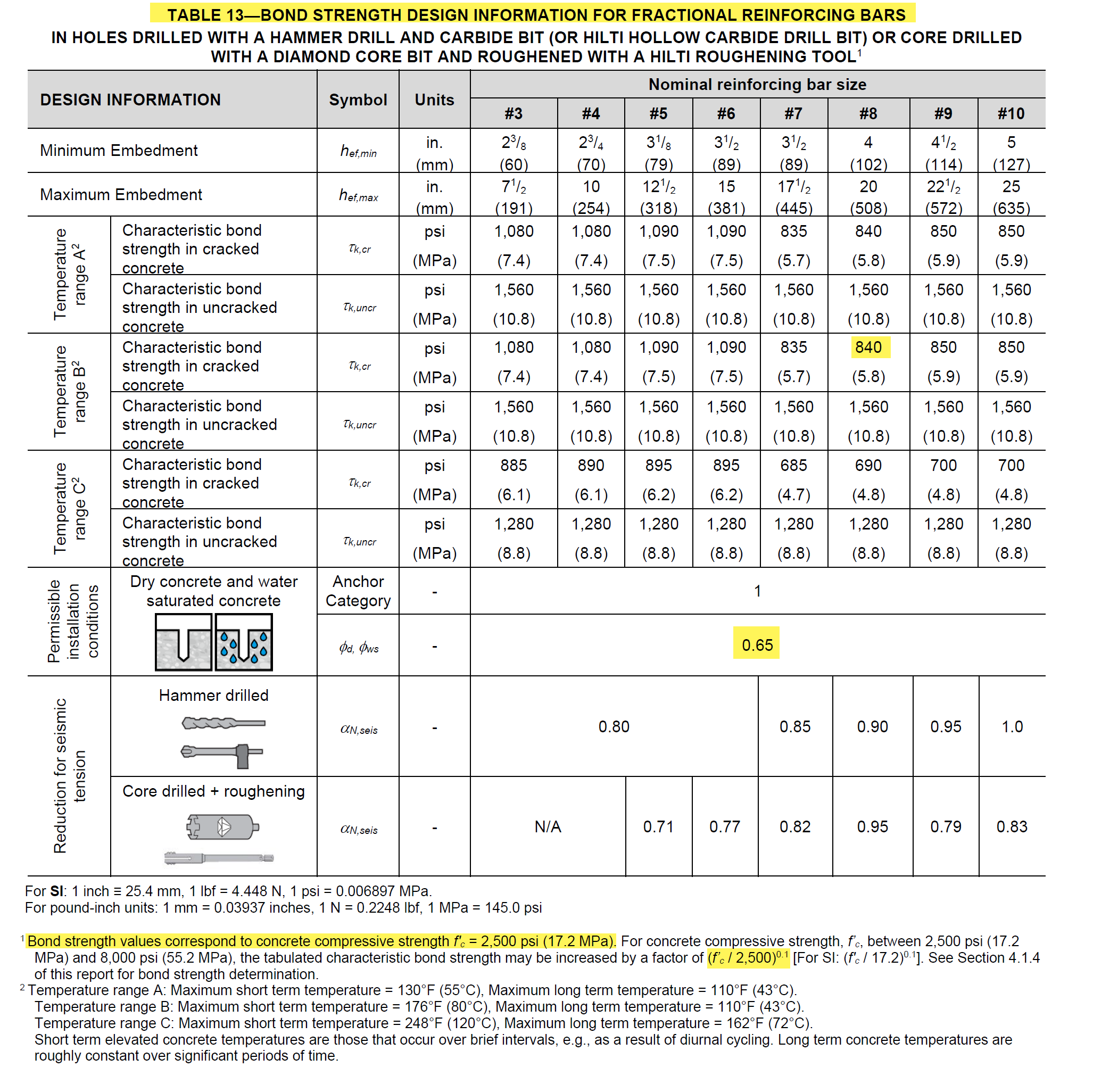

Une fois que vous avez trouvé le tableau correct, sélectionnez la résistance d'adhérence caractéristique dans le béton fissuré, ce qui est conforme aux principes de l'application Detail, où la résistance en traction est négligée.

• τ_Rk=840 psi
• φd=0,65
• Facteur d'augmentation du béton pour f'c=4000 psi= 1,0481
• Valeur d'entrée de résistance d'adhérence IDEA StatiCa = 0,65*1,0481*840psi= 572,26 psi

La résistance d'adhérence doit être saisie à partir des fiches de données techniques ; ne pas prendre en compte les valeurs définies par défaut.
