Comment importer une platine depuis un fichier DXF

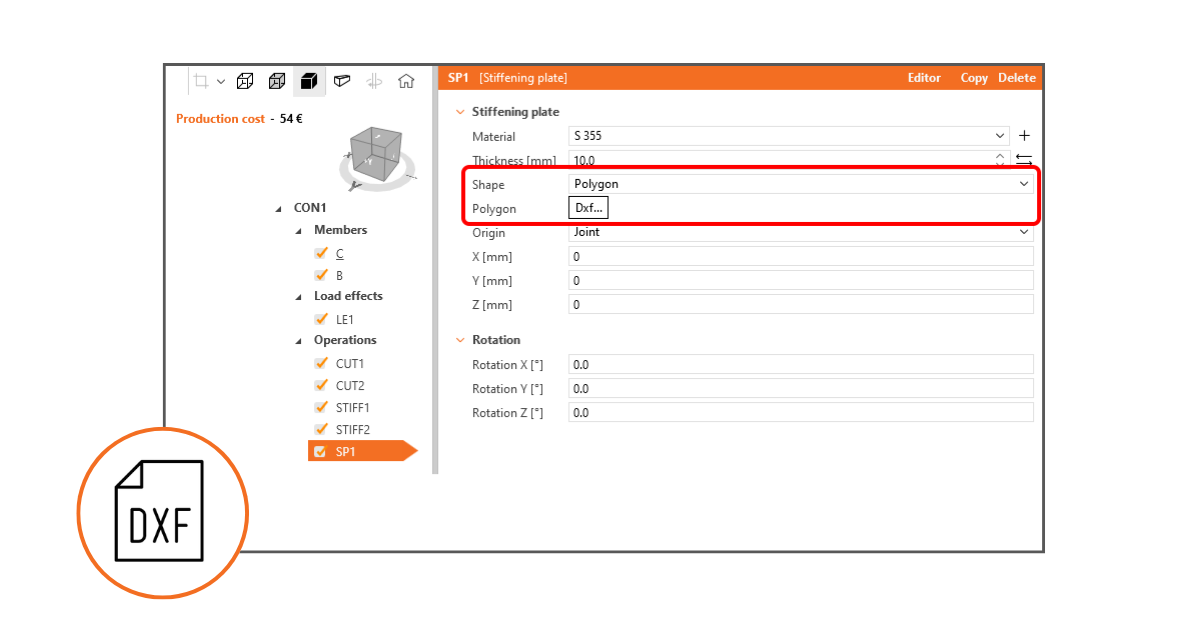

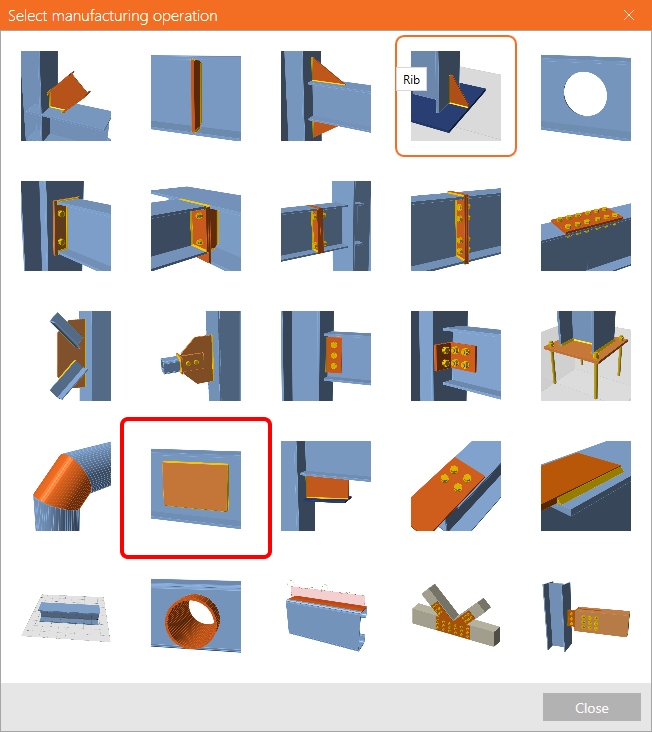

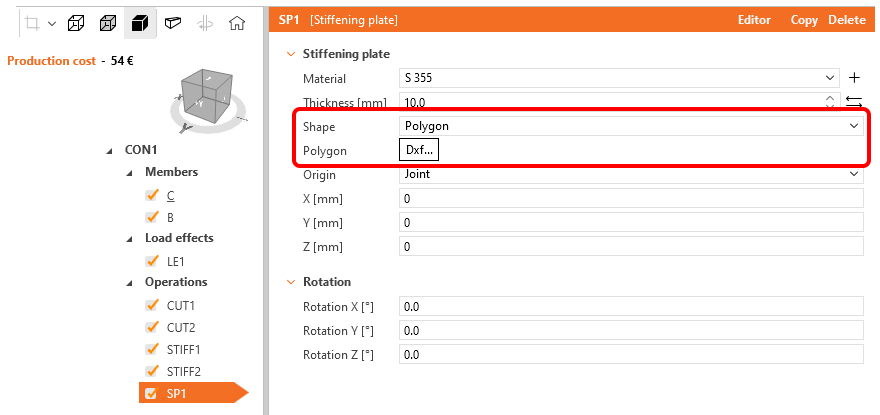

Ajoutez une nouvelle opération, Plaque de raidissement, et pour le paramètre Forme, sélectionnez l'option Polygone. Cliquez sur le bouton DXF...... et choisissez votre fichier DXF contenant le contour de la platine.
Veuillez noter que le contour de la platine dans le fichier DXF doit être éclaté en entités simples (ligne, arc), et que d'autres applications ne doivent pas avoir le fichier DXF ouvert.
Ensuite, cliquez sur le bord de la forme pour sélectionner une ligne. Vous pouvez sélectionner manuellement les autres lignes de bord en appuyant sur le bouton Ctrl ou en cliquant sur la commande Consécutif dans le ruban supérieur. Vous devez sélectionner une forme fermée. Cliquez ensuite sur la commande Contour.
La forme de la platine importée est dessinée dans la fenêtre Détails.

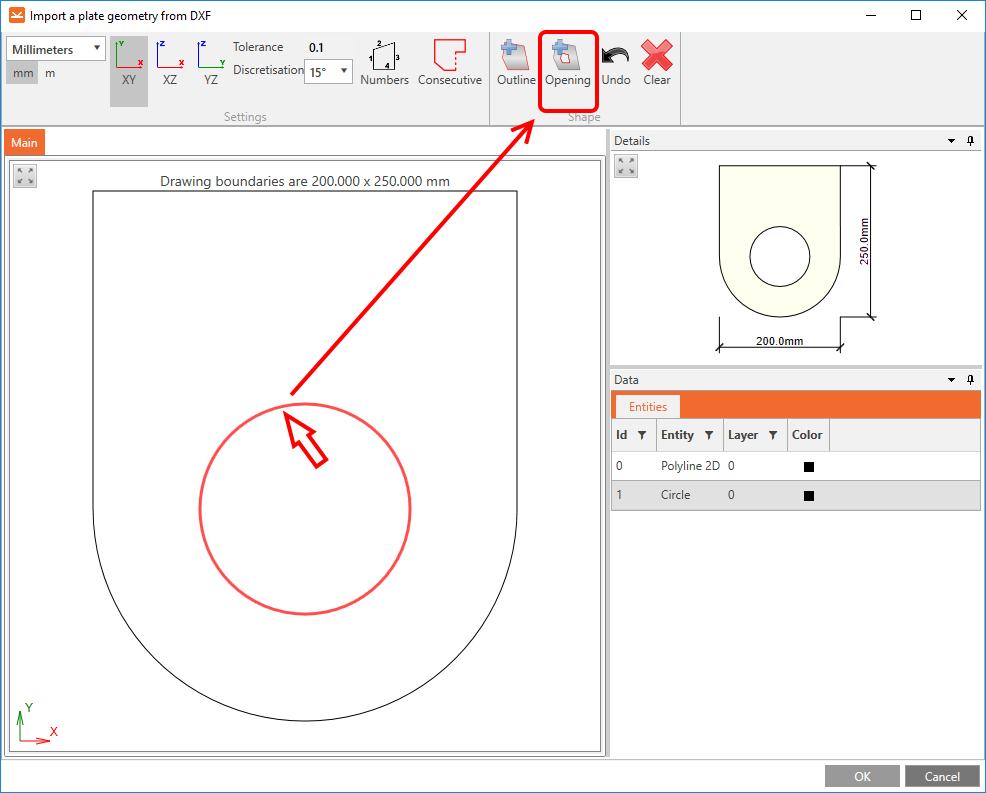

S'il y a une ouverture dans la platine, sélectionnez la courbe fermée du contour de l'ouverture et cliquez sur la commande Ouverture.
Pour terminer le processus d'importation, cliquez sur OK.
Limitation des lignes courtes lors des importations DXF (version 23.1.2)

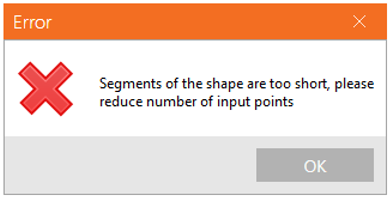

La limitation des lignes courtes lors des importations DXF prévient les problèmes lors de la génération du maillage et évite toute interruption de l'analyse causée par des lignes excessivement courtes. La distance minimale entre deux points est vérifiée par rapport à une limite définie, qui est fixée à 1/50 de la boîte englobante de la section transversale.
En savoir plus dans l'article des notes de version : Limitation des lignes courtes lors des importations DXF.
Publié dans le correctif IDEA StatiCa 23.1.2.
Définition du point d'insertion (version 24.0.2)
La définition du point d'insertion d'une platine importée depuis un fichier DXF améliore la précision de son positionnement dans le modèle. Les utilisateurs peuvent déterminer le point d'insertion, permettant un positionnement précis des formes complexes et un flux de travail plus efficace lors de l'intégration DXF.
Sélection du point d'insertion

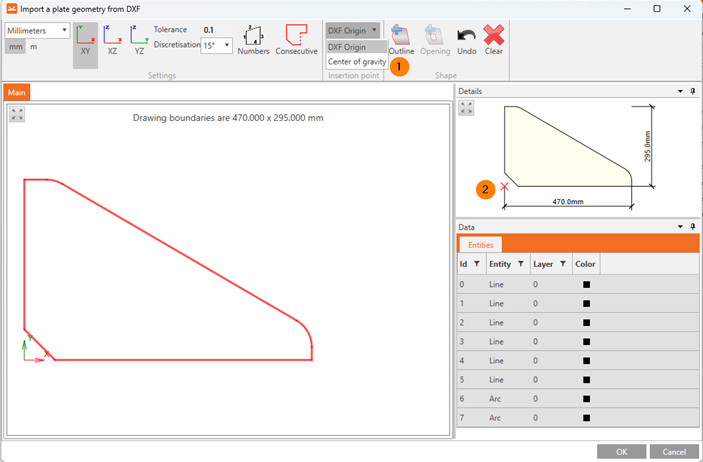

Une option dans le processus d'importation DXF permet aux utilisateurs de définir le point d'insertion selon :
- Origine DXF : Utilise le point d'origine tel que défini dans le fichier DXF (paramètre par défaut).

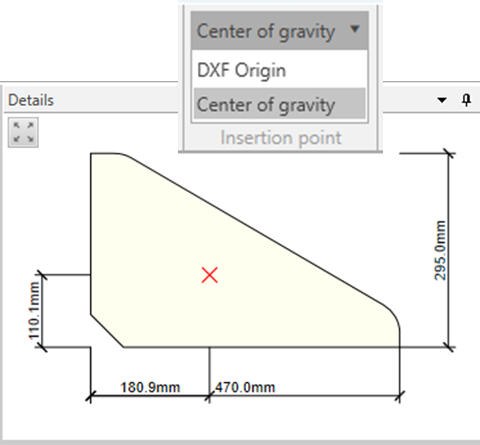

- Centre de gravité : Positionne le point d'insertion au centre de masse de la forme.
Ces options permettent un meilleur contrôle du positionnement des formes importées. Le point d'insertion est affiché avec une croix rouge dans l'éditeur DXF, accompagné des dimensions de base de la forme, offrant aux utilisateurs une vue claire de la position réelle avant d'importer la forme dans le modèle.
Amélioration du processus d'importation des arcs

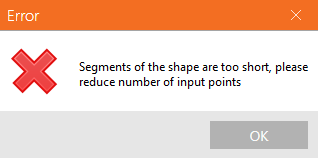

La méthode d'importation des arcs a été améliorée pour résoudre les problèmes rencontrés avec l'approche précédente. Auparavant, les arcs étaient convertis en polygones composés de segments de lignes courts, entraînant souvent de petits bords qui causaient des erreurs d'importation. Les utilisateurs devaient fréquemment ajuster ces formes manuellement dans des logiciels tels qu'AutoCAD pour éviter ces erreurs. La méthode mise à jour permet d'importer les arcs directement, en conservant leur forme réelle et en éliminant le problème des petits bords, ce qui réduit le besoin d'ajustements manuels.
Publié dans le correctif IDEA StatiCa 24.0.2.
