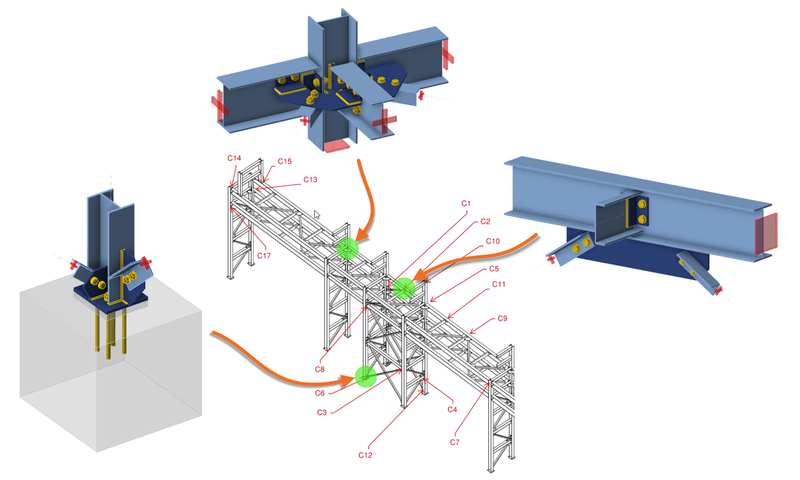

Gedelegeerd verbindingsontwerp in industriële stalen pijpdragerconstructies

Weldment Design, opgericht door Corbin Collier in 2019, werd door St. George Steel ingeschakeld om gedelegeerde verbindingsanalyse uit te voeren voor het stalen pijpdrager systeem ten behoeve van het USA Rare Earth Magnet Manufacturing Project. Het industriële drager systeem besloeg bijna 800 lineaire voet, was 28 voet hoog en werd ontworpen door Hatch (EOR) met detaillering door Cronus Steel Detailing.

Het doel van Weldment Design was te verifiëren dat alle constructieve verstijvingsverbindingen voldeden aan de AISC-normeisen en constructief toereikend waren, met behulp van een betrouwbare en transparante validatiemethode.

Constructie en ontwerp

• Totale lengte: ~800 lineaire voet
• Hoogte: ~28 voet
• Raamtype: Typisch industrieel pijpdrager systeem bestaande uit momentframes, geschoorde frames en modules met meerdere velden
• Staven: Breed-flens balken en kolommen die pijpgoten en proceslijnen ondersteunen
• Verbindingstypen: Overwegend afschuivingsverbindingen, verlengde afschuivingsplaten, verstijfde platen en re-pad configuraties
• Belasting: Zwaartelast, laterale belasting, pijpbelastingen en geconcentreerde belastingen ter hoogte van de goten
• Ontwerpbasis: AISC 360 en relevante industriële ontwerpnormen

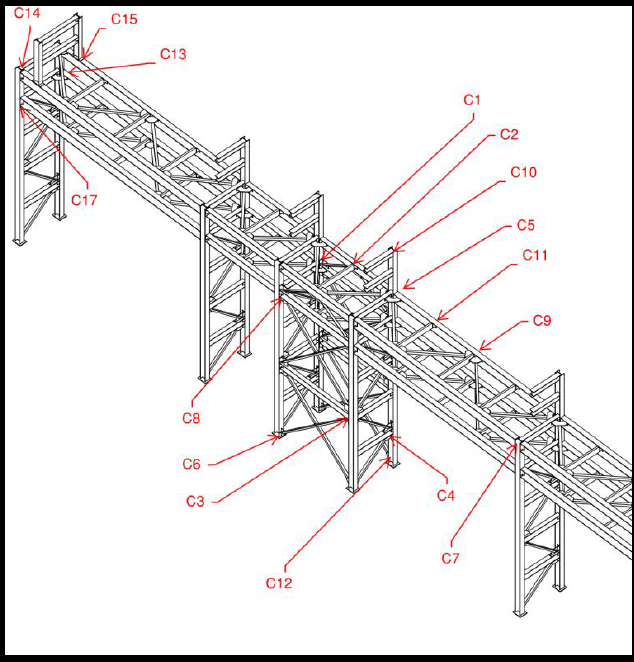

Figuur 1. Verbindingslocatie (C1 t/m C15, C17)

Gebruik van IDEA StatiCa op het project

Weldment Design gebruikte IDEA StatiCa met de CBFEM-methode voor een uitgebreid verbindingsontwerp en verificatie gedurende de projectfasen. Corbin en zijn team modelleerden de verbindingen met de standalone versie van de software. In totaal werden 20 verschillende verbindingen ontworpen met behulp van de bewerkingstools van IDEA StatiCa, waarmee zowel standaard als aangepaste verbindingen gemodelleerd kunnen worden.

De belangrijkste staalverbindingstypen waren:

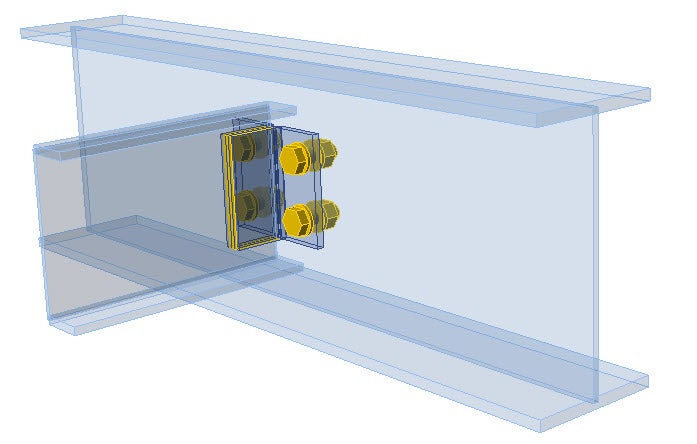

Balk-op-balk hoekstaal

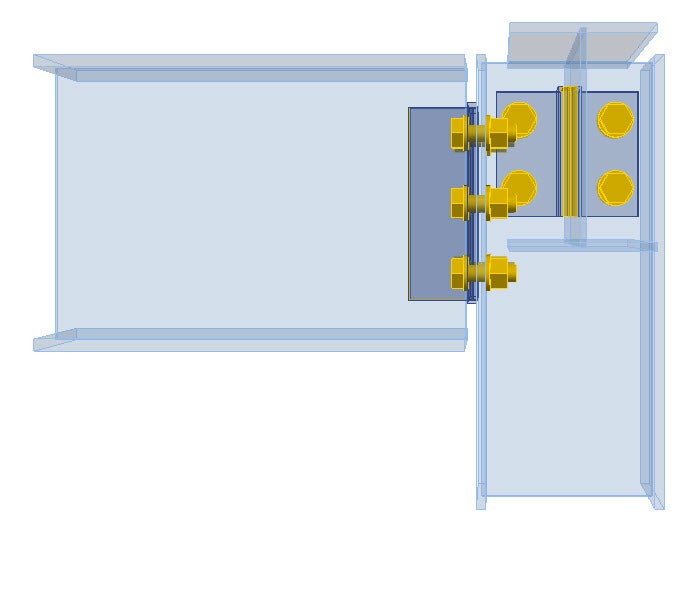

Balk-naar-kolom (lijf of flens) hoekstaal verbindingen

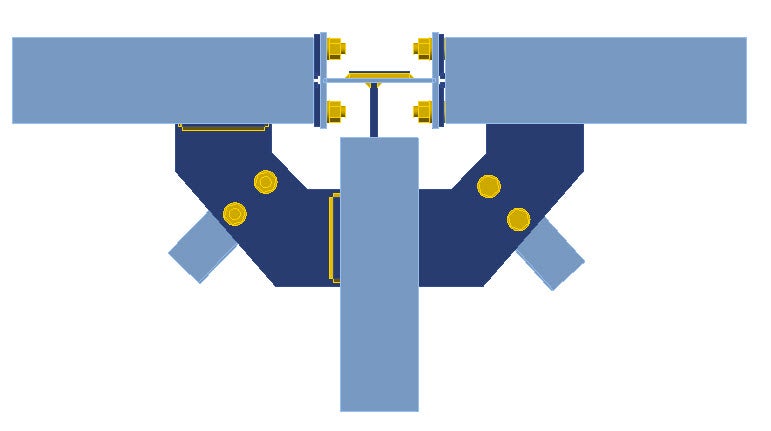

Horizontale windverbanding schetsplaten

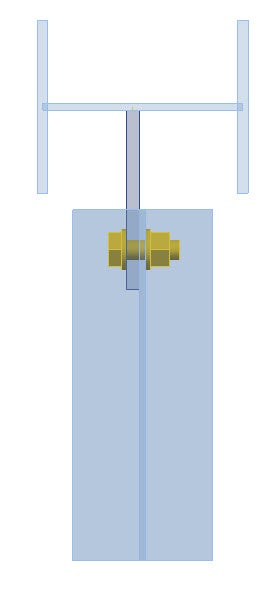

Verlengde lip platen

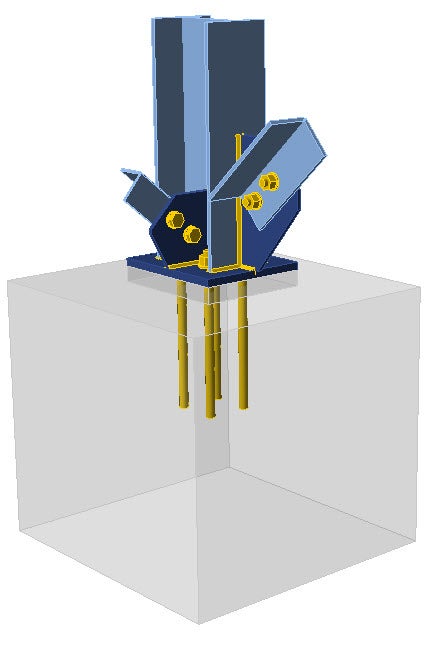

Voetplaat met diagonaalstaven

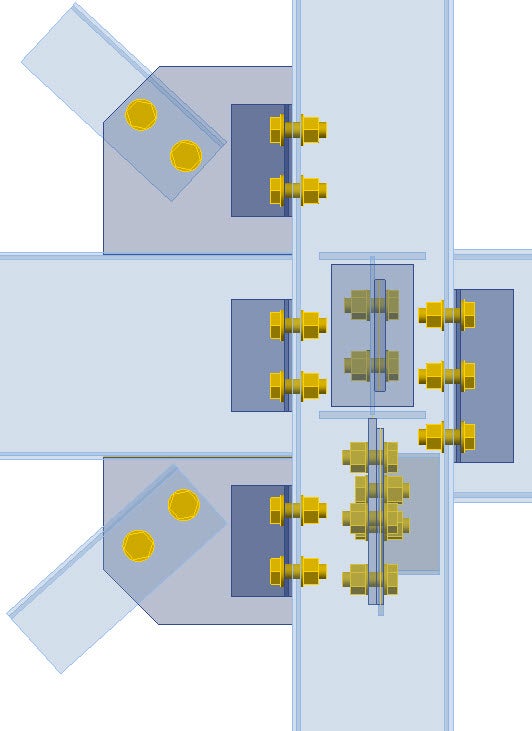

Verticale schoren en verstijving van de kolomlijf

Geometrie & modelopbouw

• IFC-modellen van de detailleur maakten exacte reconstructie van staafgeometrie en verbindingsinterfaces mogelijk.
• Gedetailleerde modellering legde krappe ruimten vast die gebruikelijk zijn in pijpdragers, waar goten, schoren en secundair staal samenkomen.
• Gegroepeerde verbindingsfamilies werden gebruikt om herhalende details over meerdere velden snel te analyseren.

Analysemethode

• Component-Based Finite Element Modeling (CBFEM) stelde Weldment Design in staat om werkelijke krachtpaden in complexe verbindingen te simuleren — iets wat met traditionele formules moeilijk te realiseren is.
• Grentoestanden van staalverbindingen werden geverifieerd door IDEA StatiCa, omdat ze expliciet gemodelleerd worden tijdens de EEM-berekening:
  • Afschuiving, druk en lassterkte
  • Blokafschuiving, netto doorsnede breuk
  • Kolomlijf instulping/kolomlijf vloeien
  • Plaatknik en prestatie van verstijvers
  • Krachtsverdeling via bouten, platen en lassen

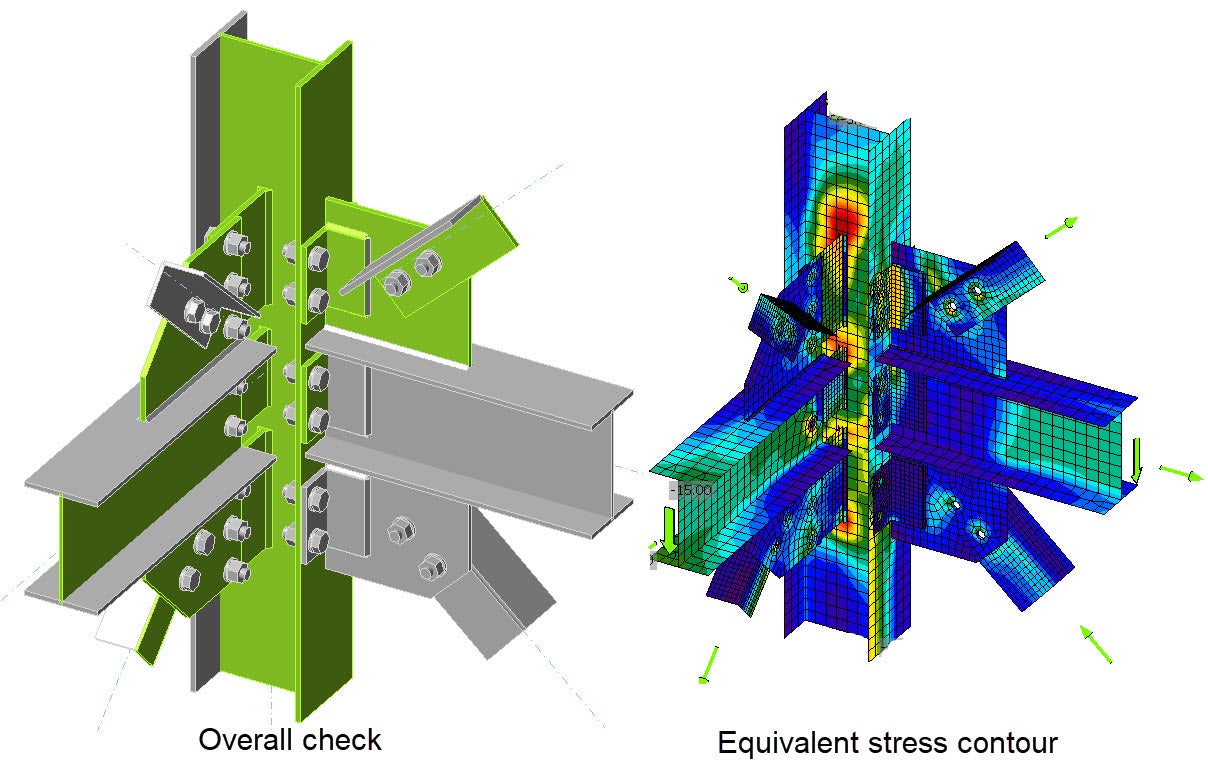

Figuur 2. Bidirectionele verticale schoorverbinding. Totaaloverzicht normtoetsing en equivalente spanningscontour in IDEA StatiCa

Ontwerpoptimalisatie & coördinatie

• IDEA StatiCa werd gebruikt om verlengde afschuivingsplaten versus standaard afschuivingstabbladen te vergelijken, waarbij werd aangegeven waar extra lengte of re-pads nodig waren om aan de capaciteit te voldoen.
• Het team handhaafde door de fabricant gewenste details waar mogelijk door plaatafmetingen, lassen en boutpatronen direct in het 3D-model te itereren.
• IDEA StatiCa Viewer-bestanden werden gedeeld met de EOR en de fabricant, wat duidelijke visuele communicatie mogelijk maakte zonder dat eigen software vereist was.

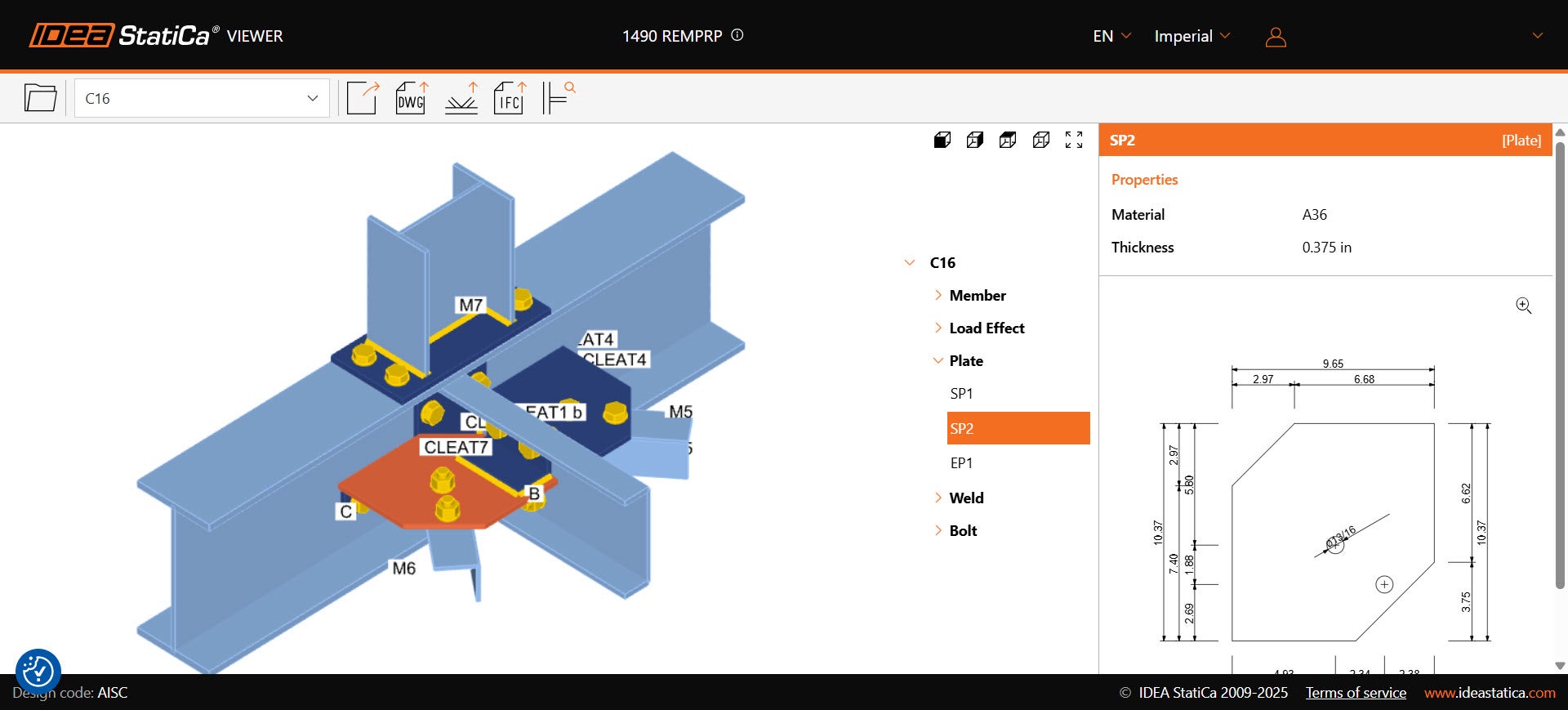

Figuur 3. IDEA StatiCa online viewer met één verbinding uit het project

Conclusie

Alle verbindingen over het ~800 voet lange drager systeem zijn bevestigd te voldoen aan de AISC-eisen.
Kritieke grentoestanden werden vroegtijdig geïdentificeerd en aangepakt met behulp van visuele, transparante CBFEM-uitvoer.

Het volledige gedelegeerde ontwerptraject met meerdere fasen werd afgerond in ongeveer drie weken — mogelijk gemaakt door:

• Gedeelde IFC-bestanden
• Verbindingsgroepering
• Visuele modelgebaseerde coördinatie

Omdat de analyse duidelijk aangaf waar de details van de fabricant acceptabel waren en waar aanpassingen vereist waren, bleef herwerk beperkt en waren werkplaatswijzigingen minimaal.

CBFEM-visualisaties, krachtstroomdiagrammen en geannoteerde 3D-modellen hielpen onduidelijkheden te elimineren die industriële projecten doorgaans vertragen.

Resultaat: de EOR accepteerde het pakket bij de eerste indiening zonder opmerkingen.

Het project toonde aan hoe geavanceerde modelleringstools zoals IDEA StatiCa efficiënte verificatie ondersteunen van:

• Constructies met meerdere velden en herhalende elementen
• Zware industriële belastingen
• Verbindingen met beperkte geometrie
• Gedelegeerde ontwerptrajecten met korte doorlooptijd
