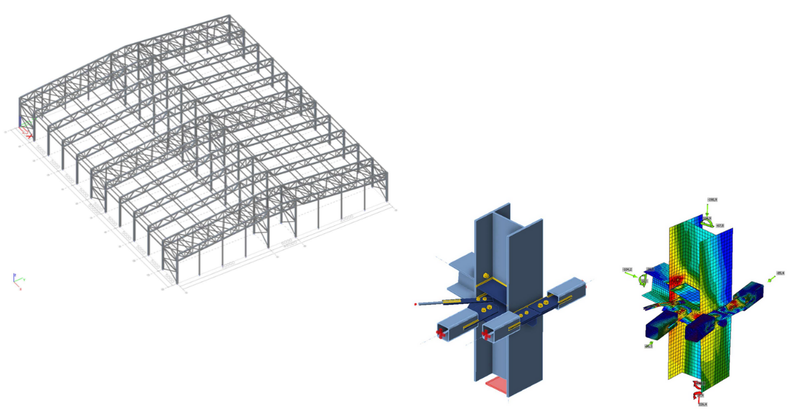

Staalframe ontwerp in een thermisch veeleisende productieomgeving
Over het Project
Het gebouw bestaat uit een staalhal met een zadeldak met een helling van 6°, met een rechthoekige plattegrond van 56,36 x 47,50 meter. De hal is 9,48 meter hoog bij de nok en wordt gevormd door 12 staalportalen met een onderlinge afstand van 5 meter. Elk frame heeft een vierkolomsconfiguratie, met HEA300-profielen aan de randen en HEA260-profielen op de binnenste assen, die vakwerkliggers ondersteunen met HEA200 boven- en onderflensen en SHS-diagonalen.
Laterale stabiliteit wordt gewaarborgd door een combinatie van horizontale en verticale stabiliteitsverbanden in de lengterichting, terwijl de framerigiditeit alleen zorgt voor dwarse stabiliteit. Het constructieraster omvat drie belangrijke verticale stabiliteitsverbandszones: één centraal gelegen en twee grenzend aan de geveleinden. Funderingen bestaan uit gewapend betonnen poeren verbonden door funderingsbalken, met scharnierende verbindingen tussen de staalkolommen en hun funderingen via vooraf aangebrachte ankers. Gordingen en wandregels worden respectievelijk koudgevormde Z- en C-profielen, waarmee de dak- en gevelsystemen worden voltooid.

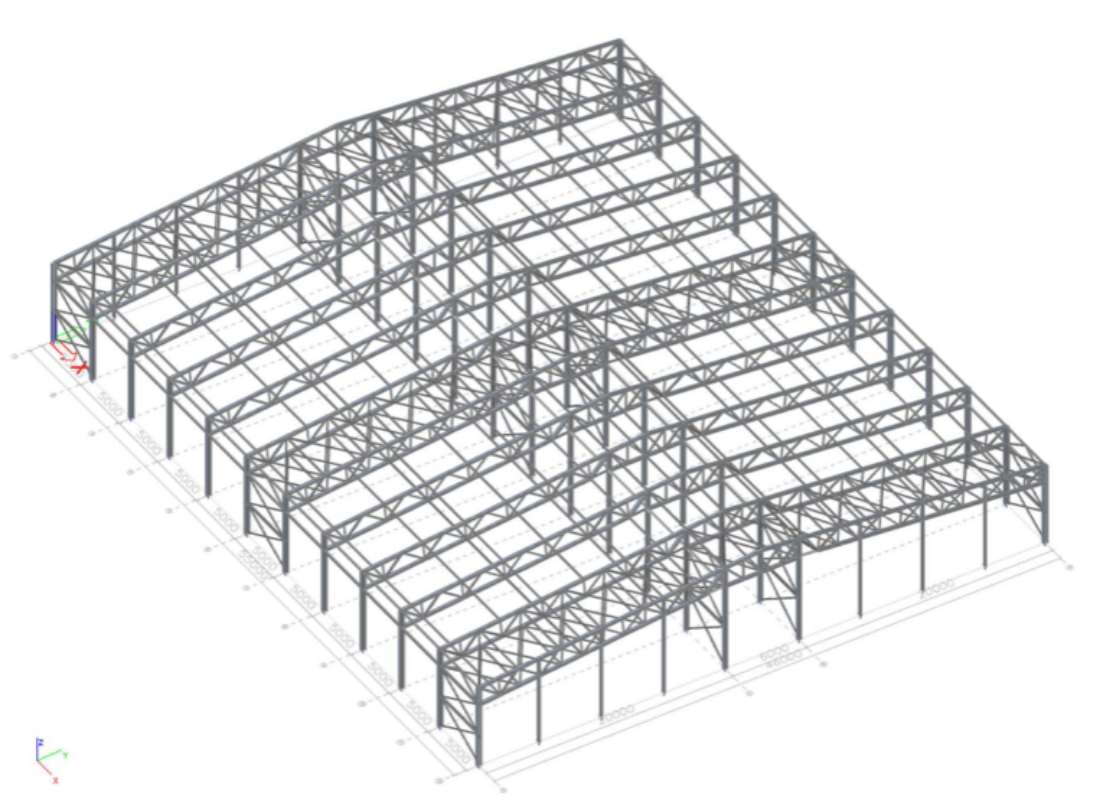

\[ \textsf{\textit{\footnotesize{3D structural model in SCIA Engineer}}}\]
Technische Uitdagingen
Het productieproces vereiste hoge binnenluchtvochtigheidsniveaus, waardoor de ontwerper de staalconstructie moest beschermen tegen interne vochtigheid. Thermische isolatie werd daarom aangebracht op de binnenzijde van de kolommen en vakwerken, een ontwerpbeslissing die grote delen van het staalframe blootstelde aan zware buitenomstandigheden. Volgens Eurocode 1 (EC1) omvatten deze zowel extreme zomerhitte als strenge winterkou, waardoor thermische belastingen een belangrijk constructief aandachtspunt vormen.

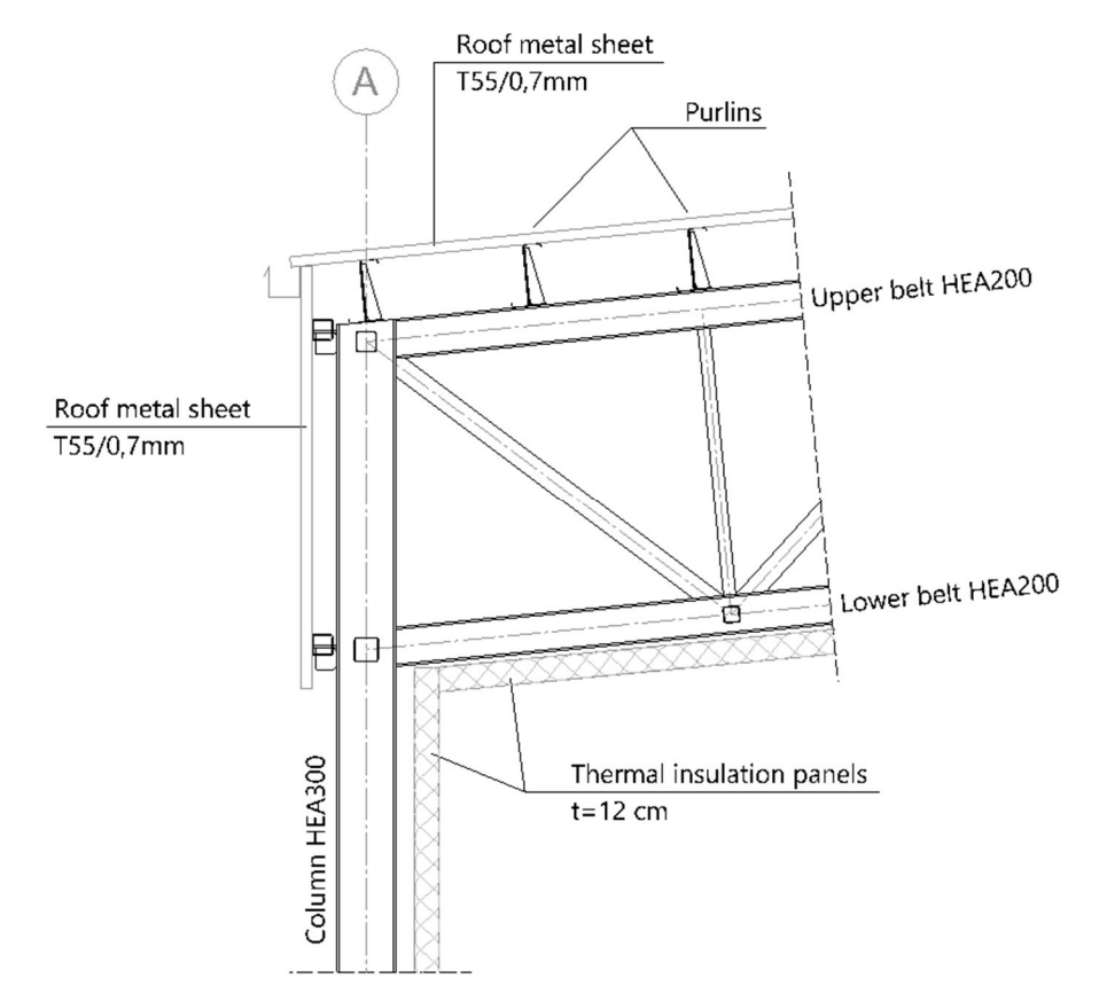

\[ \textsf{\textit{\footnotesize{Position of thermal insulation panels}}}\]
Doordat de meeste staalstaven onbeschermde thermische schommelingen ondervonden, ontwikkelden zich aanzienlijke normaalkrachten in de longitudinale elementen en verticale stabiliteitsverbanden. De UG1-balken, die gevelbeplating ondersteunen, werden hierdoor bijzonder sterk beïnvloed. Deze balken waren niet uitgelijnd met de horizontale staven van het verticale stabiliteitsverband (HUS2), wat uitgesproken excentriciteiten en complexe krachtspaden introduceerde die op het niveau van de verbinding moesten worden aangepakt.
Oplossingen en Resultaten
Een globaal constructief model werd ontwikkeld in SCIA Engineer 20.0, met alle primaire staalcomponenten behalve de secundaire gordingen en wandregels. Voor het ontwerp van verbindingen werd IDEA StatiCa Connection ingezet. De snelle instelling en duidelijke visualisatie van het verbindingsgedrag onder belasting maakten het een onmisbaar tool, met name voor verbindingen die onderhevig zijn aan longitudinale excentrische krachten.
\[ \textsf{\textit{\footnotesize{Steel joint with significant eccentricity of longitudinal forces in IDEA StatiCa Connection }}}\]
Door gebruik te maken van IDEA StatiCa kon het ingenieursteam vervormingspatronen en stijfheidskenmerken van verbindingen vrijwel in real-time verkennen. Deze mogelijkheid verbeterde de nauwkeurigheid van het globale model aanzienlijk, met name bij het voorspellen van vervormingen en herverdeling van inwendige krachten.
Een ander groot voordeel was het efficiënte ontwerp van stalen voetplaten en vooraf aangebrachte ankers volgens EN 1992-4. De gespecialiseerde verankeringsmodule van de software verving wat traditioneel een arbeidsintensief, handmatig proces zou zijn door een snelle, normatief conforme en traceerbare oplossing, waardoor de algehele workflow drastisch werd verbeterd.

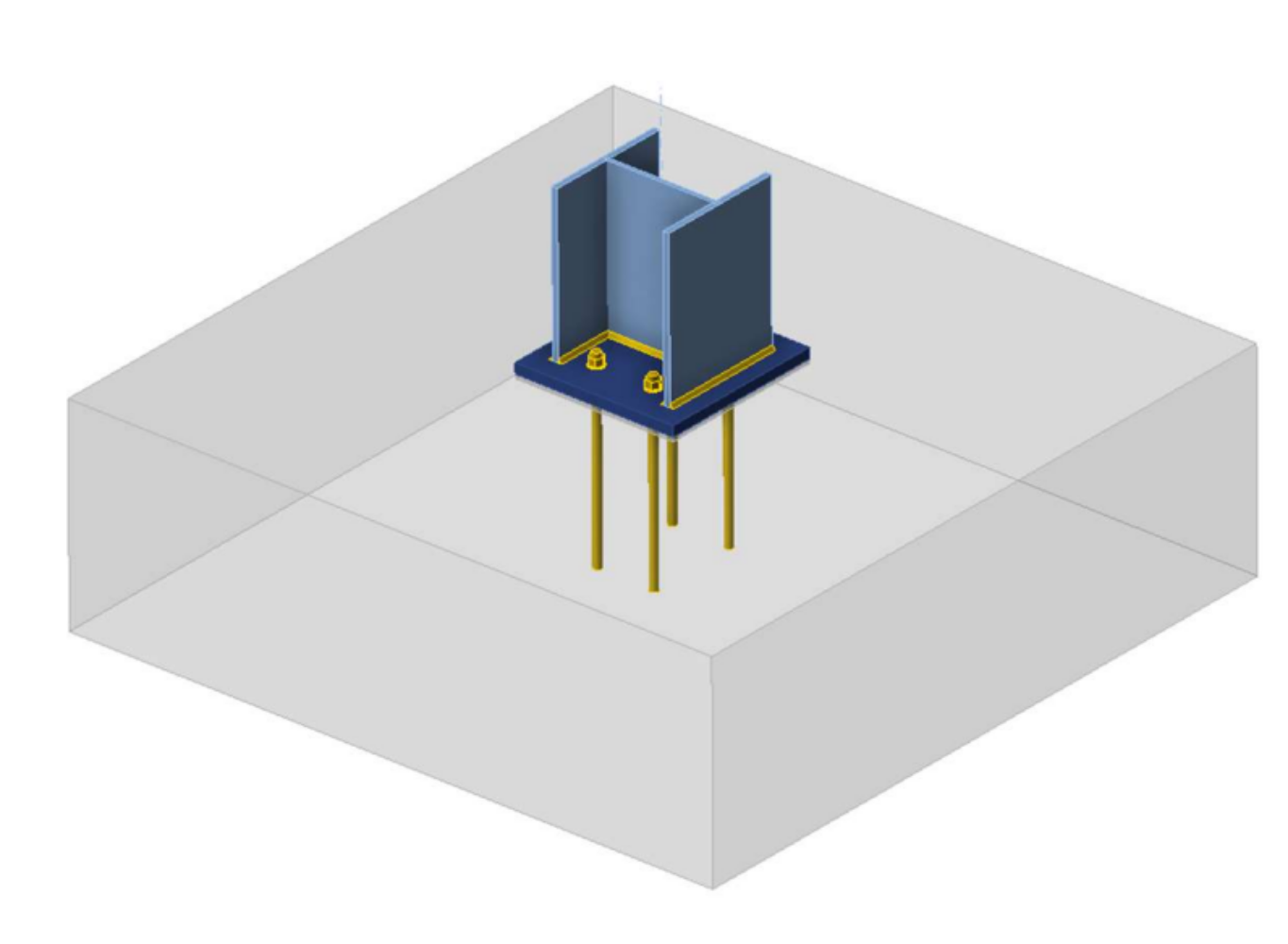

\[ \textsf{\textit{\footnotesize{Connection of steel column and RC pad foundation in IDEA StatiCa Connection}}}\]
Over UOIG Nikola Patrk
UOIG Nikola Patrk is een klein bedrijf opgericht in 2018 (momenteel werkzaam als eenmansteam) gevestigd in Zadar, Kroatië. Het is gespecialiseerd in het ontwerp van gewapend betonnen, metselwerk-, staal- en houtconstructies. Nikola Patrk is constructeur met meer dan 10 jaar ervaring als medewerker-ontwerper en hoofdontwerper op projecten van uiteenlopende schaal en doeleinden.
