Normtoetsing van staalplaten (AISC)

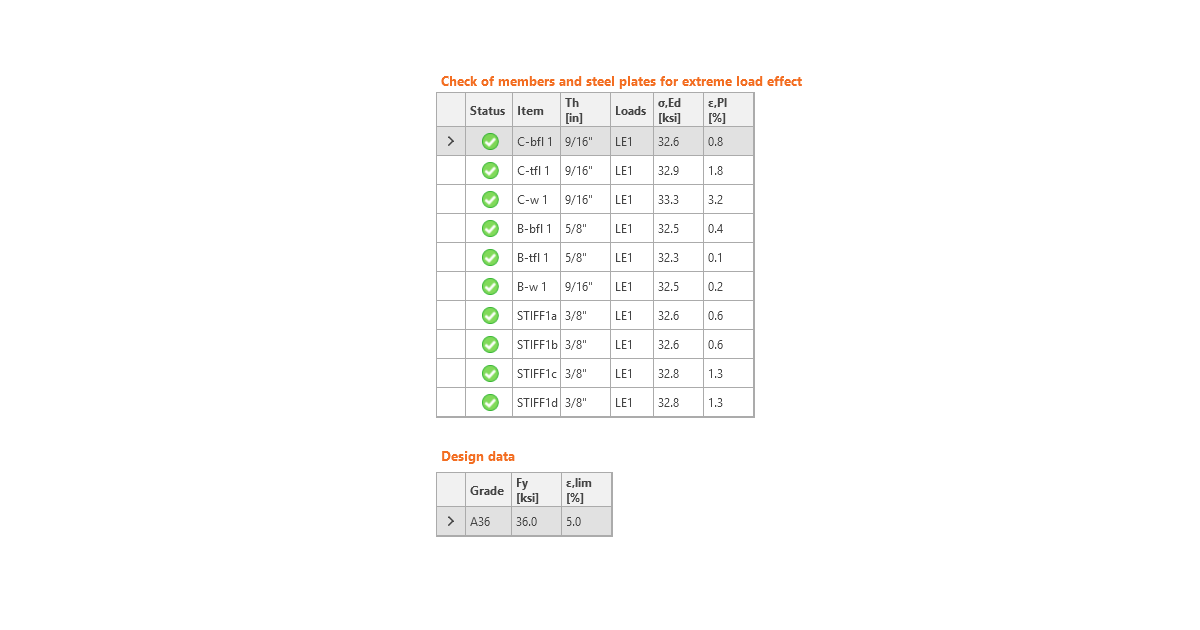

De resulterende equivalente spanning (HMH, von Mises) en hoofdrek worden berekend op platen. Wanneer de vloeigrens (bij LRFD vermenigvuldigd met de materiaalweerstandsfactor ϕ = 0,9, bij ASD gedeeld door de materiaalveiligheidsfactor Ω = 1,67, welke bewerkbaar zijn in de Code setup) op het bilineaire materiaaldiagram wordt bereikt, wordt de controle van de equivalente hoofdrek uitgevoerd. De grenswaarde van 5% wordt voorgesteld in de Eurocode (EN1993-1-5 App. C, Par. C8, Noot 1). Deze waarde kan worden aangepast in de Code setup, maar verificatiestudies zijn uitgevoerd voor deze aanbevolen waarde.

Het plaatelement is verdeeld in vijf lagen, en het elastisch/plastisch gedrag wordt in elk ervan onderzocht. Het programma toont het slechtste resultaat van alle lagen.

De CBFEM-methode kan een spanning iets hoger dan de vloeigrens opleveren. De reden is de lichte helling van de plastische tak van het spanning-rek diagram, die in de berekening wordt gebruikt om de stabiliteit van de interactieberekening te verbeteren. Dit is geen probleem voor het praktische ontwerp. De equivalente hoofdrek wordt overschreden bij hogere spanning, en de verbinding voldoet sowieso niet.
