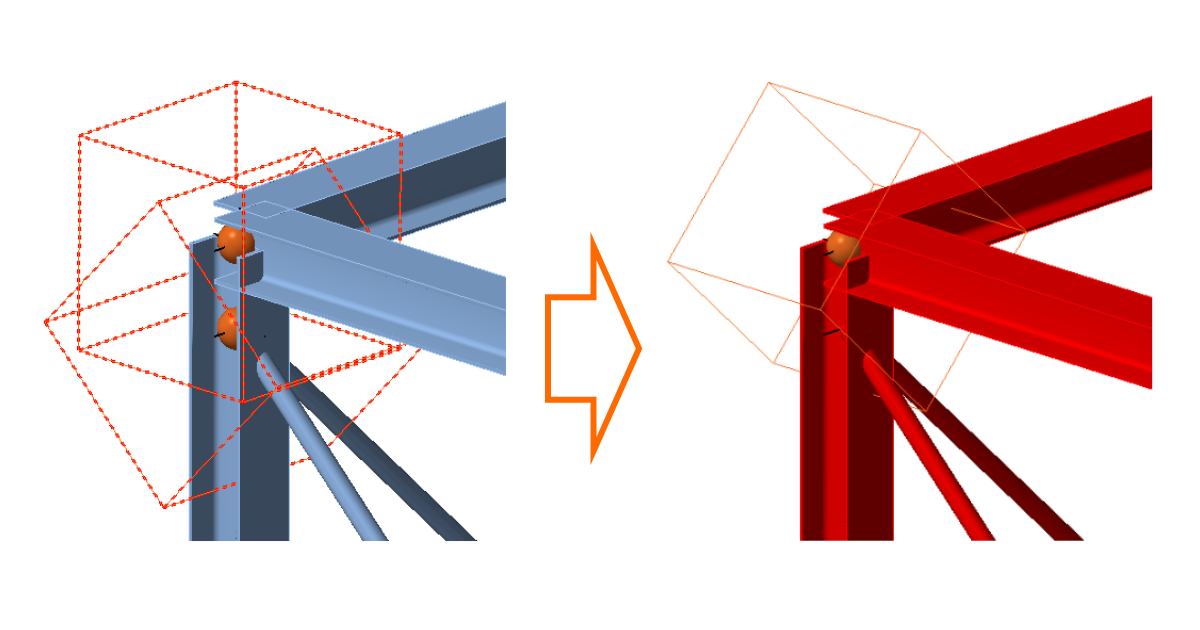

Ce se întâmplă dacă nu merge în direcția corectă?

Orice proiectant de structuri metalice cunoaște această situație. Modelul de analiză structurală globală are toate axele elementelor convergând frumos direct în nodul structural. Iar sistemul structural este curat și ordonat. Dar structura reală este o altă poveste.

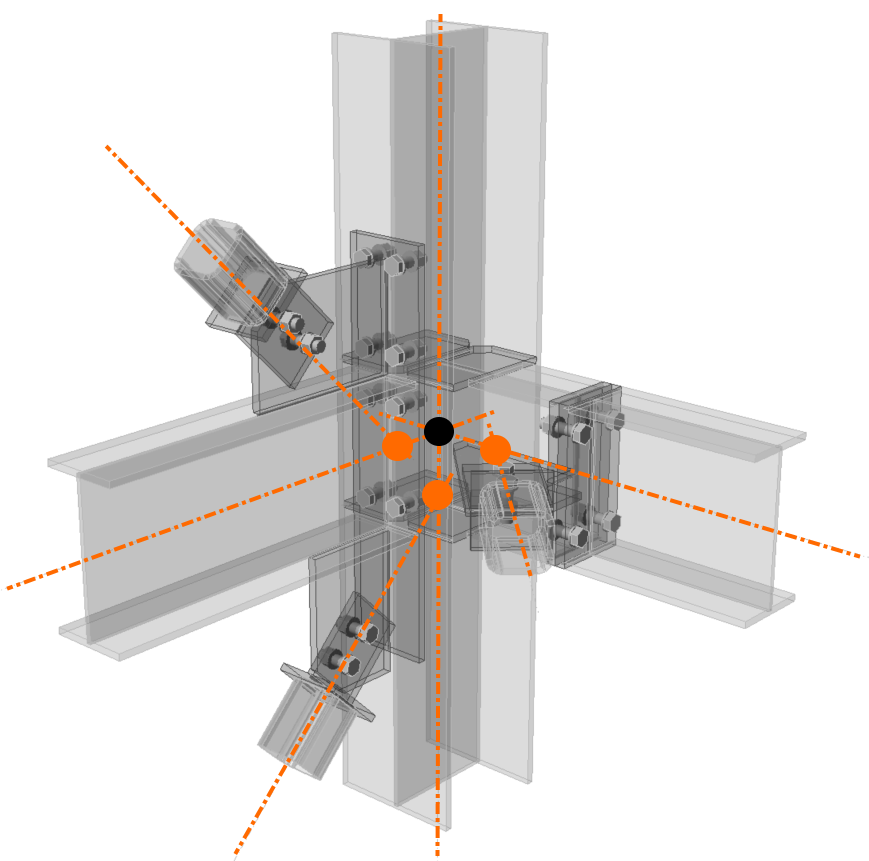

Un exemplu concret este o îmbinare grindă-stâlp cu elemente de contravântuire în apropiere. În această îmbinare, stâlpul este singurul element a cărui poziție a axei coincide cu modelul structural. Grinzile au tălpile superioare aliniate, astfel că, în cazul în care înălțimile grinzilor diferă, axele se află la niveluri diferite.

Și ceea ce este și mai frecvent, axele elementelor de contravântuire prezintă excentricități față de direcția optimă în nod. Motivele variază – acestea sunt legate de fabricație, de posibilitatea de execuție sau de considerente estetice. Destul de des, direcția ideală a elementelor de contravântuire ar genera plăci de nod nejustificat de mari sau coliziuni cu alte elemente. Uneori, alte tehnologii sau echipamente pot fi motivul deplasării elementelor de contravântuire față de nod.

Și atunci apare întrebarea standard nr. 1:

Va avea această deplasare vreun impact asupra structurii portante?

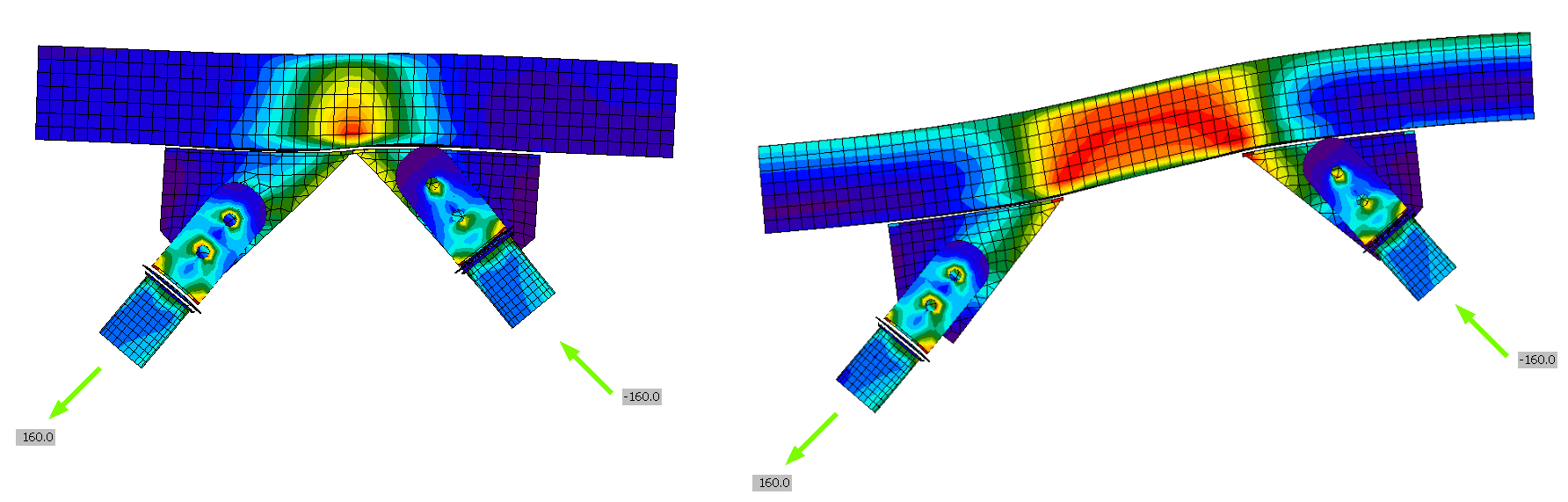

Răspunsul este simplu – da, va avea. În elementele structurale sunt induse forțe interioare secundare suplimentare. Acestea sunt forțele tăietoare, momentele încovoietoare și momentele de torsiune. Uneori reduc, alteori măresc tensiunile din elemente.

Apoi apare întrebarea nr. 2:

Merită să introducem aceste excentricități în modelul structural global original?

Aceasta este întrebarea dificilă!

Aș presupune că, în majoritatea cazurilor, aceste excentricități din detalii sunt neglijate în modelul de ansamblu. Și este de înțeles. Situația ar trebui să fie destul de neobișnuită pentru a cauza probleme semnificative. Dar se poate întâmpla. Și foarte adesea nu este evident. Dacă nu este evident, este potențial periculos. Iar inginerii structuriști preferă să fie de partea sigură.

Iată un exemplu de scenariu sigur:

1. Inginerul structurist calculează structura portantă principală și transmite modelul de lucru MEF proiectantului de detalii.
2. Proiectantul de detalii importă modelul (prin exportul/importul BIM sau manual) în aplicația CAD, unde proiectează toate îmbinările necesare pentru fabricație și montaj.
3. Apoi are nevoie de confirmarea inginerului că îmbinările propuse sunt conforme cu cerințele codului de proiectare specific. Astfel, transmite modelul CAD înapoi inginerului.
4. Inginerul identifică diferențele dintre geometria originală și geometria de execuție de la proiectantul de detalii. Și acum apare răscrucea.

          a)   Efectuează o analiză rapidă a proiectului și îl evaluează pe baza experienței proprii.

          b)   Aplică forțele originale pe noua geometrie a proiectantului de detalii și analizează îmbinările.

          c)   Modifică modelul MEF original conform modelului CAD, recalculează totul
și analizează îmbinările.

Și unde se situează IDEA StatiCa în această poveste?

4 b) și 4 c) sunt exact situațiile în care aplicațiile Checkbot și IDEA StatiCa Connection au cele mai mari avantaje. Și aceasta datorită capacității Checkbot de a recunoaște și procesa modelele structurale din diverse programe din ambele medii – soluții MEF și CAD.

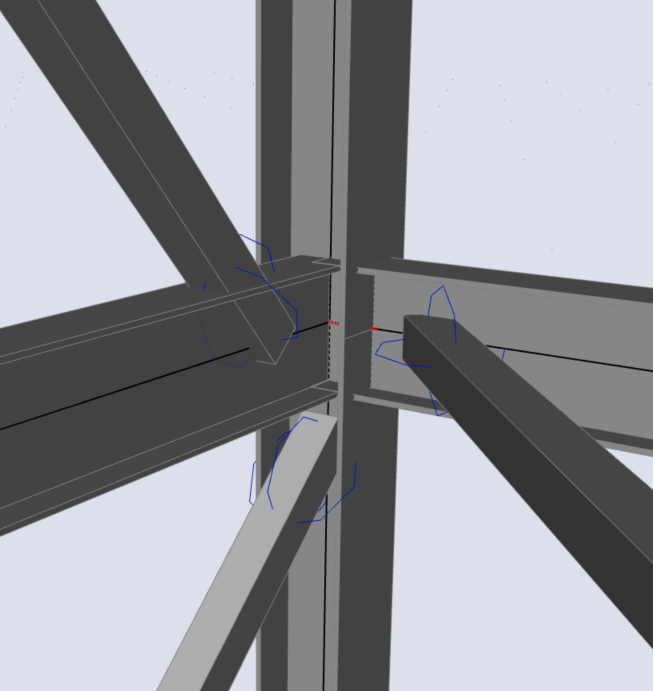

(exemplu de model MEF cu excentricități)

Odată ce modelul este importat, este foarte ușor să selectați un nod structural specific și să îl evaluați în aplicația Connection.

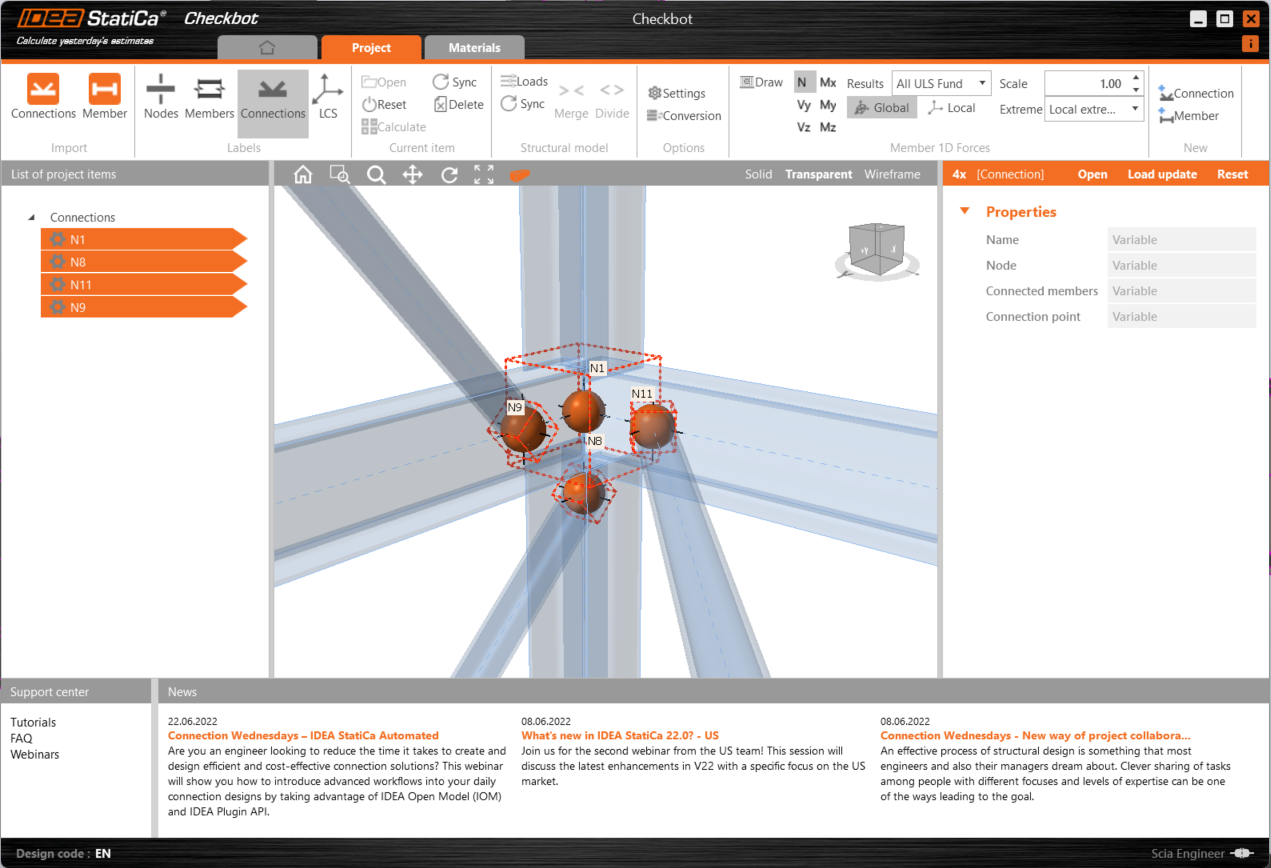

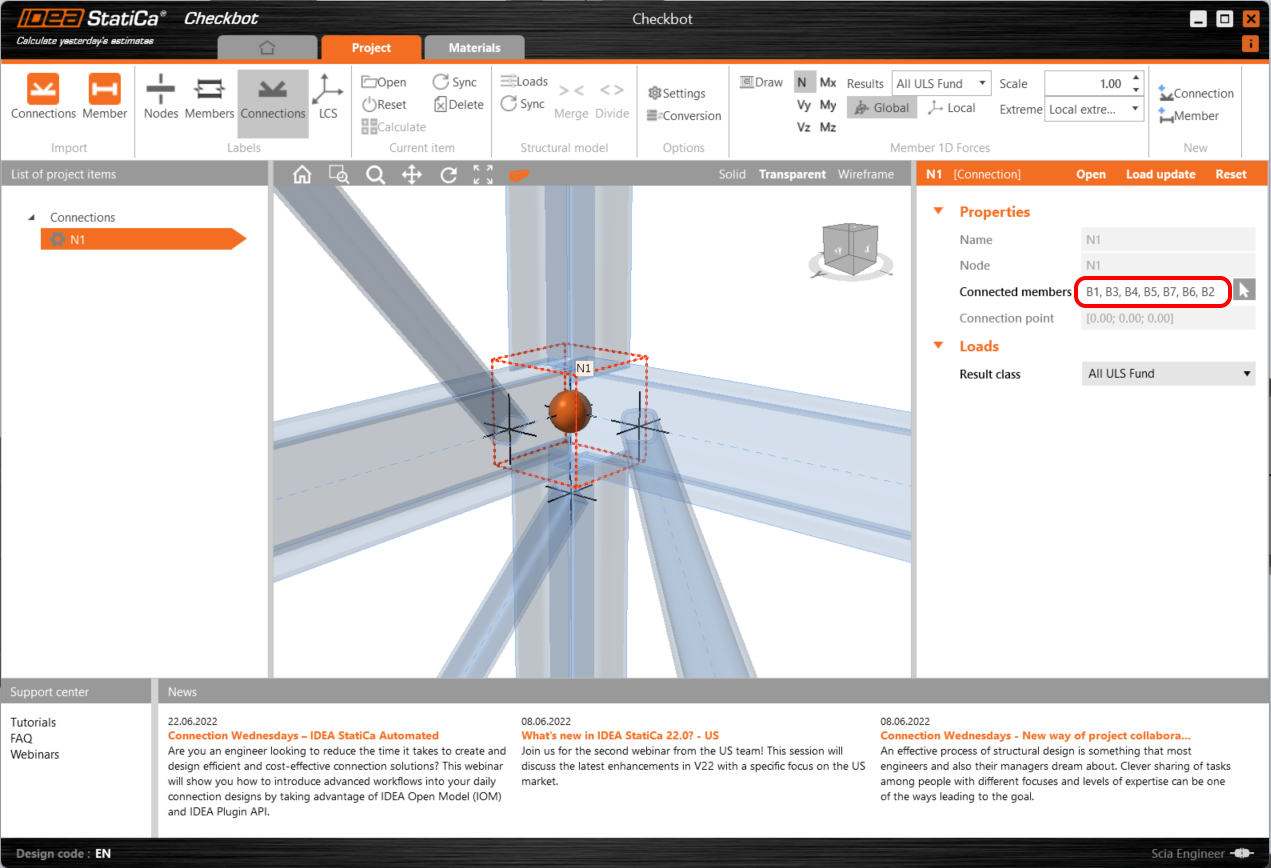

Situațiile în care elementele converg într-o singură îmbinare, dar nu în același nod exact, nu puteau fi rezolvate cu ușurință până la introducerea versiunii 22. Acestea erau evaluate ca îmbinări separate, iar utilizatorul trebuia să intervină prin editare manuală. Începând cu IDEA StatiCa Connection v22, lucrurile sunt mult mai simple pentru utilizator. Checkbot fie recunoaște automat că nodurile foarte apropiate aparțin aceleiași îmbinări, fie utilizatorul poate selecta manual care elemente trebuie incluse.

În acest fel, putem stabili un set specific de elemente implicate în modelul particular de îmbinare Connection.

Aceasta a fost poate o îmbunătățire minoră a interfeței utilizator, dar un pas destul de important spre obiectivul analizei structurilor reale și nu doar a celor teoretice.

Astfel, indiferent de alegerea inginerului între variantele 4 b) sau 4 c), în ambele cazuri, analiza îmbinării poate fi rapidă, iar teama unei soluții nesigure poate fi eliminată. Și asta ne place.

Dacă sunteți interesat și de alte îmbunătățiri oferite în IDEA StatiCa 22, puteți consulta articolul de lansare aici.
