Legătură BIM cu RFEM 6 și RSTAB 9

Lista aplicațiilor terțe suportate a fost extinsă din nou în patch-ul 22.1.4, permițând RFEM 6 și RSTAB 9 să facă parte din fluxurile de lucru standard Checkbot din pachetul software IDEA StatiCa.

Cum se activează legătura BIM cu RFEM 6 și RSTAB 9

Descărcați și instalați cea mai recentă versiune a IDEA StatiCa. Deschideți IDEA StatiCa și navigați la fila BIM și deschideți BIM link installer (Activați legătura BIM...).

Este posibil să apară o notificare „Doriți să permiteți acestei aplicații să facă modificări pe dispozitivul dvs.?". Dacă da, confirmați cu butonul Da.

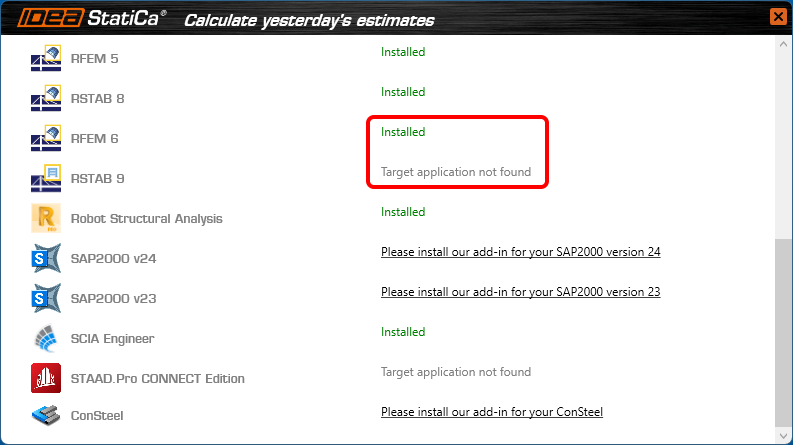

Legătura BIM pentru RFEM 6/RSTAB 9 este instalată. Ecranul vă indică, de asemenea, starea celorlalte legături BIM care sunt instalate sau pot fi instalate ulterior.

Deschideți RFEM 6/RSTAB 9 și navigați la meniul Options și Program options. Derulați în jos și activați funcția WebService pentru a permite transferul de date între RFEM 6/RSTAB 9 și alte aplicații.

Cum se utilizează Checkbot cu RFEM 6 și RSTAB 9

Deschideți un proiect RFEM 6/RSTAB 9 și rulați calculul. Pentru a rula Checkbot, deschideți pictograma de comandă rapidă IdeaRFEMLink/IdeaRSTABLink, localizată implicit pe desktop (fișierul original se află în calea C:\Program Files\IDEA StatiCa\StatiCa 22.1\net6.0\IdeaRFEMLink.exe).

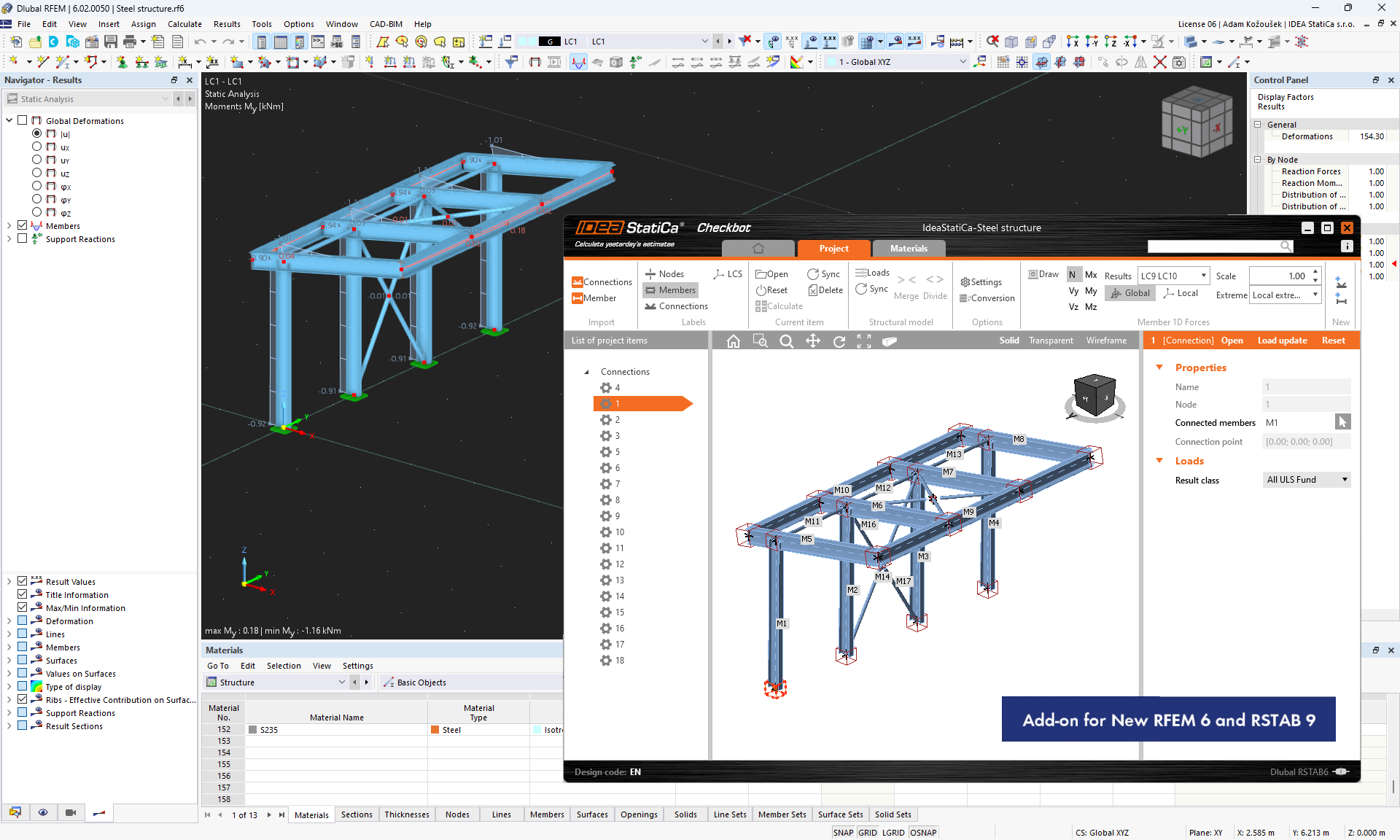

Se deschide Checkbot pentru proiectul curent RFEM 6/RSTAB 9, putând crea un proiect nou și începe importul îmbinărilor și al elementelor.

Limitări

• Lipsește o comandă direct în aplicația RFEM 6/RSTAB 9 în locul pictogramei de comandă rapidă de pe desktop.
  Se așteaptă ca echipa de dezvoltare Dlubal să adauge comenzile în meniul/interfața lor.

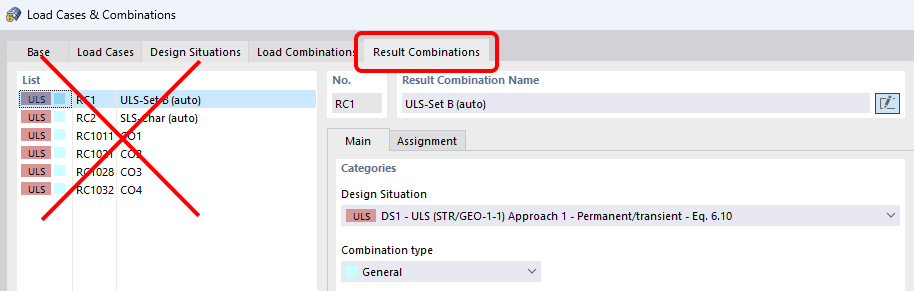

• Combinațiile de rezultate nu sunt suportate.
  Se așteaptă ca echipa de dezvoltare Dlubal să furnizeze datele necesare prin API.

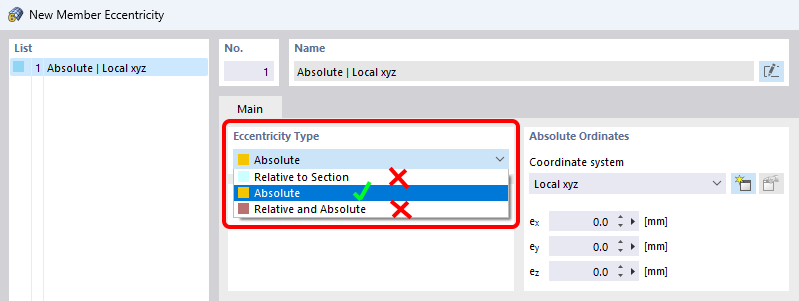

• Excentricitățile specificate relativ în RFEM 6/RSTAB 9 nu sunt suportate. Pot fi importate doar excentricitățile absolute.

Disponibil atât în edițiile Expert cât și Enhanced ale IDEA StatiCa Steel.
