Buloane

Se verifică distanța minimă dintre buloane și distanța de la centrul bulonului la marginea elementului îmbinat. Distanța minimă de 2,66 ori (editabilă în Configurarea codului) diametrul nominal al bulonului între centrele buloanelor este verificată conform AISC 360-16 – J.3.3. Distanța minimă de la centrul bulonului la marginea elementului îmbinat este verificată conform AISC 360-16 – J.3.4; valorile sunt în Tabelele J3.4 și J3.4M.

Suduri

Se verifică dimensiunea minimă și maximă a sudurii, precum și lungimea suficientă a sudurii.

Dimensiunea maximă a sudurii este verificată conform AISC 360-16 – J2.2b pentru o placă paralelă cu placa sudată, cu sudură de colț pe muchie.

Pentru grosimea plăcii mai mică de 1/4 in, dimensiunea sudurii nu trebuie să depășească grosimea plăcii.
Pentru grosimea plăcii egală cu sau mai mare de 1/4 in, dimensiunea sudurii nu trebuie să depășească grosimea plăcii −1/16 in.

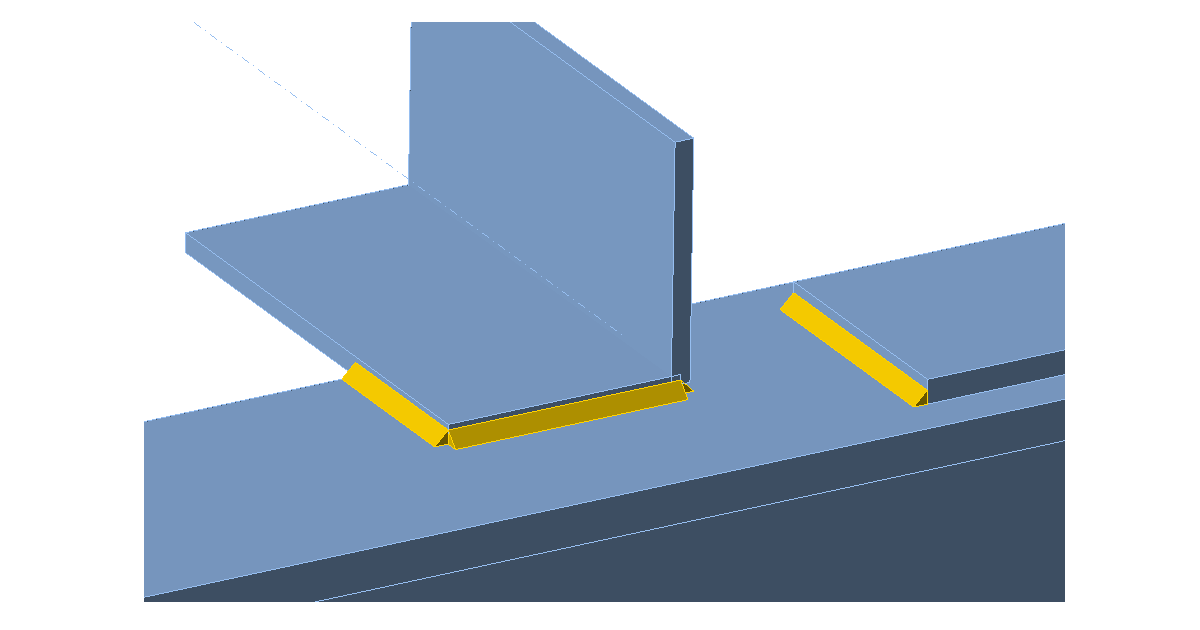

Exemple de suduri pentru care se verifică grosimea maximă sunt prezentate în figura următoare.

Dimensiunea minimă a sudurii de colț este verificată conform Tabelului J2.4:

Pentru \(t_p \le 1/4\,\textrm{in}\) dimensiunea sudurii trebuie să fie mai mare sau egală cu 1/8 in.
Pentru \(1/4\,\textrm{in}< t_p \le 1/2\,\textrm{in}\) dimensiunea sudurii trebuie să fie mai mare sau egală cu 3/16 in.
Pentru \(1/2\,\textrm{in}< t_p \le 3/4\,\textrm{in}\) dimensiunea sudurii trebuie să fie mai mare sau egală cu 1/4 in.
Pentru \(3/4\,\textrm{in}< t_p\) dimensiunea sudurii trebuie să fie mai mare sau egală cu 5/16 in.

unde \(t_p\) este grosimea plăcii mai subțiri.

Lungimea minimă a sudurilor de colț nu trebuie să fie mai mică de patru ori dimensiunea sudurii, conform J2.2b (c).

Grosimea minimă efectivă a sudurii în rost PJP este determinată conform AISC 360-22 – Tabelul J2.3:

Grosimea elementului mai subțire al îmbinării [in.]	Grosimea efectivă minimă [in.]
\(t_p \le 0.25\)	0.1250
\(0.25 < t_p \le 0.50\)	0.1875
\(0.50 < t_p \le 0.75\)	0.2500
\(0.75 < t_p \le 1.50\)	0.3125
\(1.50 < t_p \le 2.25\)	0.3750
\(2.25 < t_p \le 6\)	0.5000
\(6.00 < t_p\)	0.6250
