2.1 Introducere în implementarea metodei elementelor finite

CSFM consideră câmpuri de tensiuni continue în beton (elemente finite 2D), completate de elemente discrete de tip „bară" care reprezintă armătura (elemente finite 1D). Prin urmare, armătura nu este înglobată difuz în elementele finite 2D de beton, ci este modelată explicit și conectată la acestea. În modelul de calcul se consideră o stare plană de tensiuni.

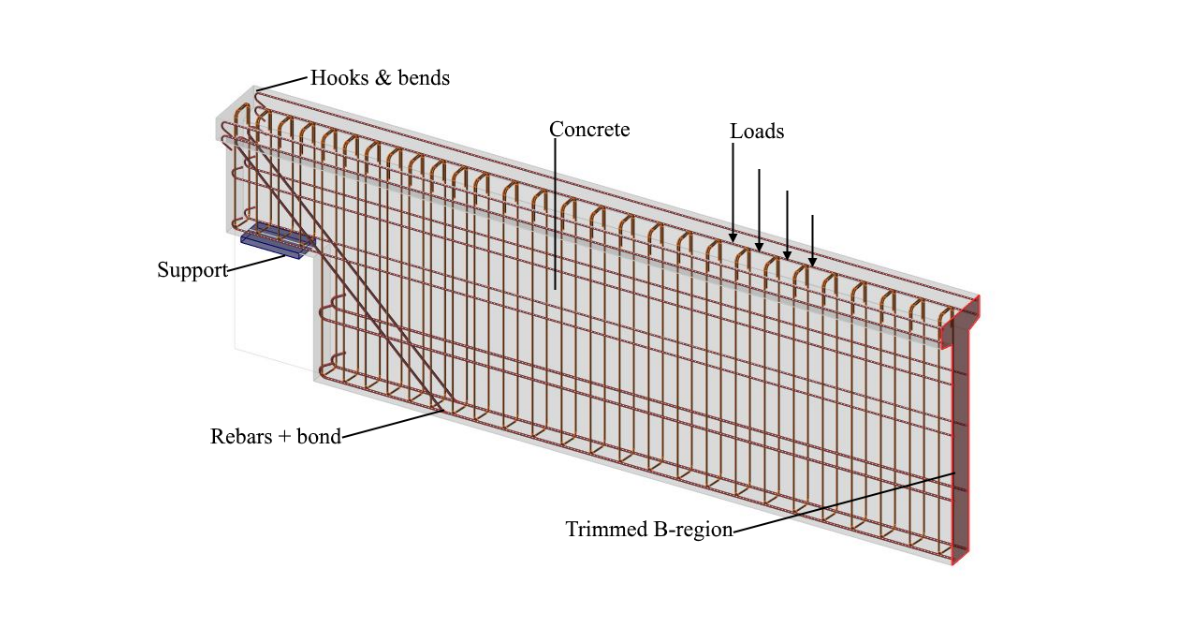

\[ \textsf{\textit{\footnotesize{Fig. 6\qquad Visualization of the calculation model of a structural element (trimmed beam) in Idea StatiCa Detail.}}}\]

Pot fi modelate atât pereți întregi și grinzi, cât și detalii (porțiuni) ale grinzilor (zona de discontinuitate izolată, denumită și capăt trunchiat). În cazul pereților și al grinzilor întregi, rezemările trebuie definite astfel încât să rezulte o structură (extern) izostatică (static determinată) sau hiperstatică (static nedeterminată). Transferul de forțe la capetele trunchiate ale grinzilor este introdus printr-o zonă specială de transfer Saint-Venant, care asigură o distribuție realistă a tensiunilor în zona de detaliu analizată.
