Cum se utilizează operația de volum negativ

Steel

Connection

Manufacturing operations

Modeling

Geometry

Acest articol este disponibil și în:

Tradus de AI din engleză

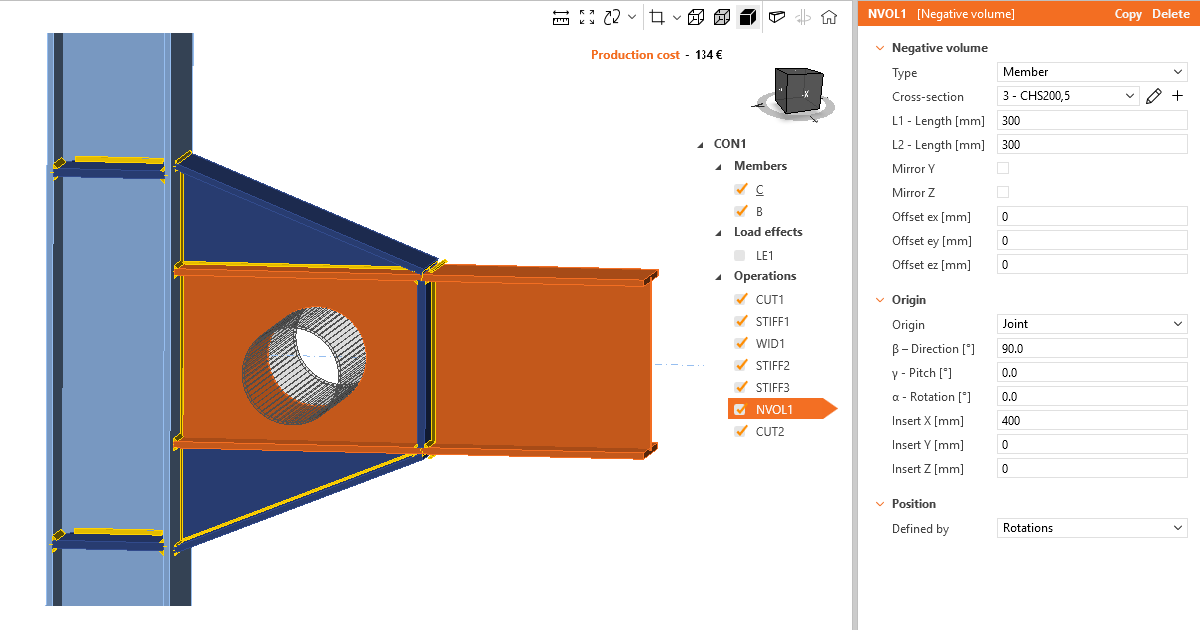

Operația de volum negativ împreună cu operația de tăiere pot fi utilizate pentru modelarea și detalierea elementelor și plăcilor din oțel.

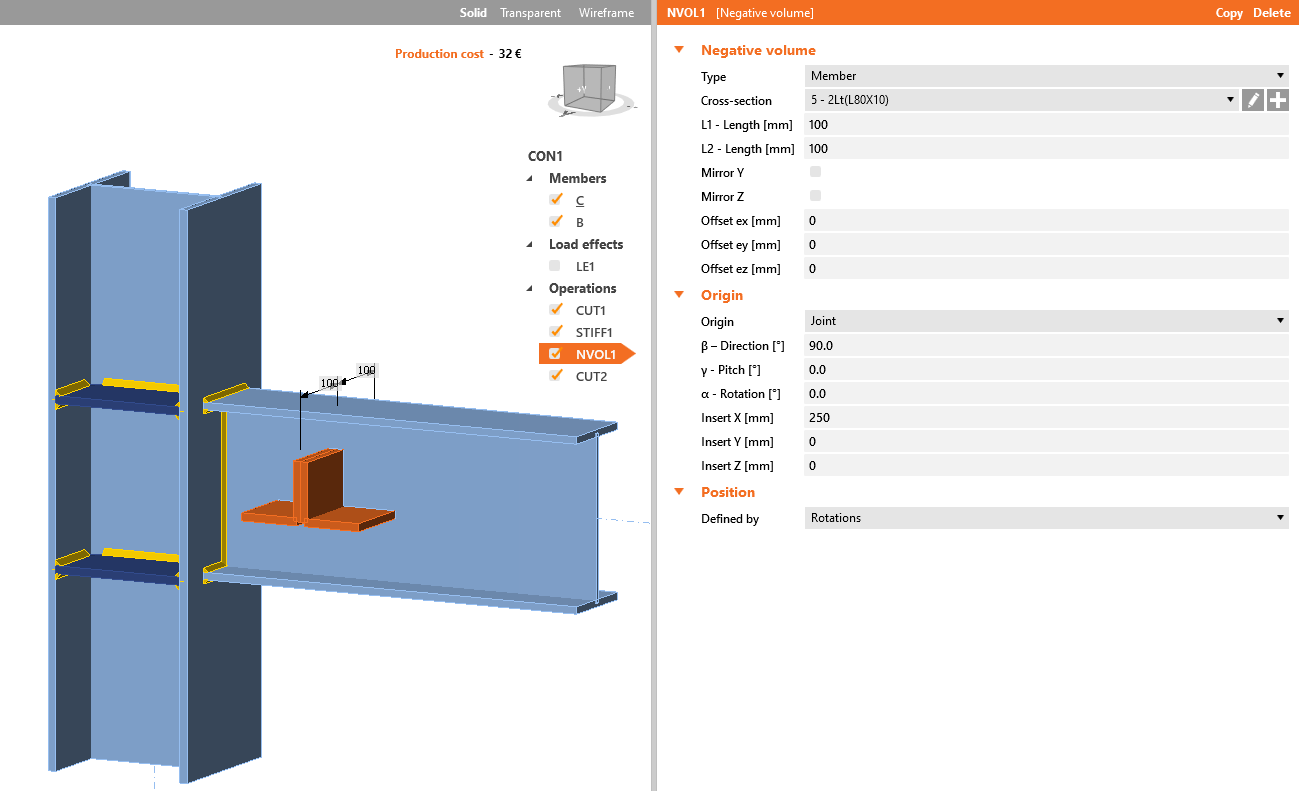

Utilizarea volumului negativ vă permite să adăugați un element virtual de orice secțiune transversală, fie secțiuni standard din bibliotecă, fie o placă generală, sau chiar secțiuni definite de utilizator sau importate.

Acesta este vizualizat în fereastra 3D ca un element solid și poate fi utilizat pentru a decupa orice parte a elementelor, elementelor de rigidizare și plăcilor care se intersectează cu solidul de volum negativ.

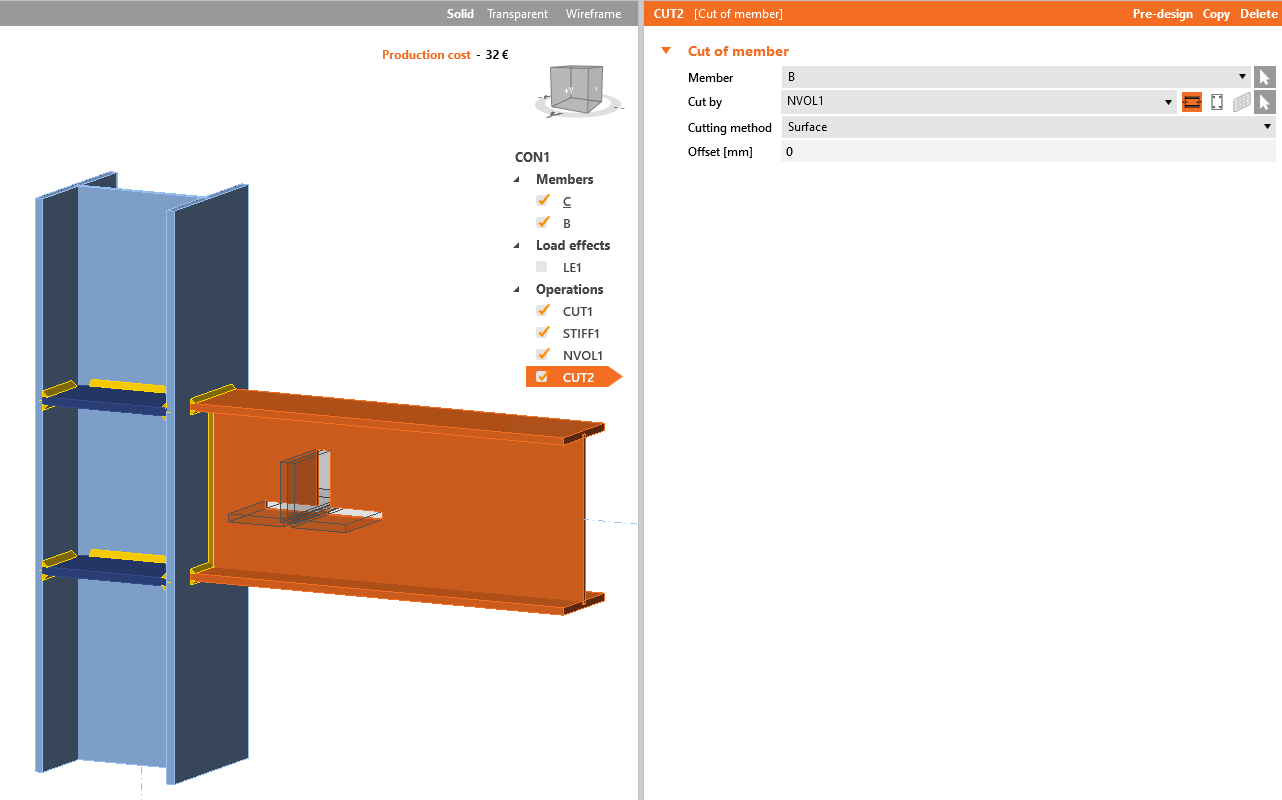

Scena 3D după aplicarea operației de tăiere

Urmăriți videoclipul pentru o explicație mai detaliată.

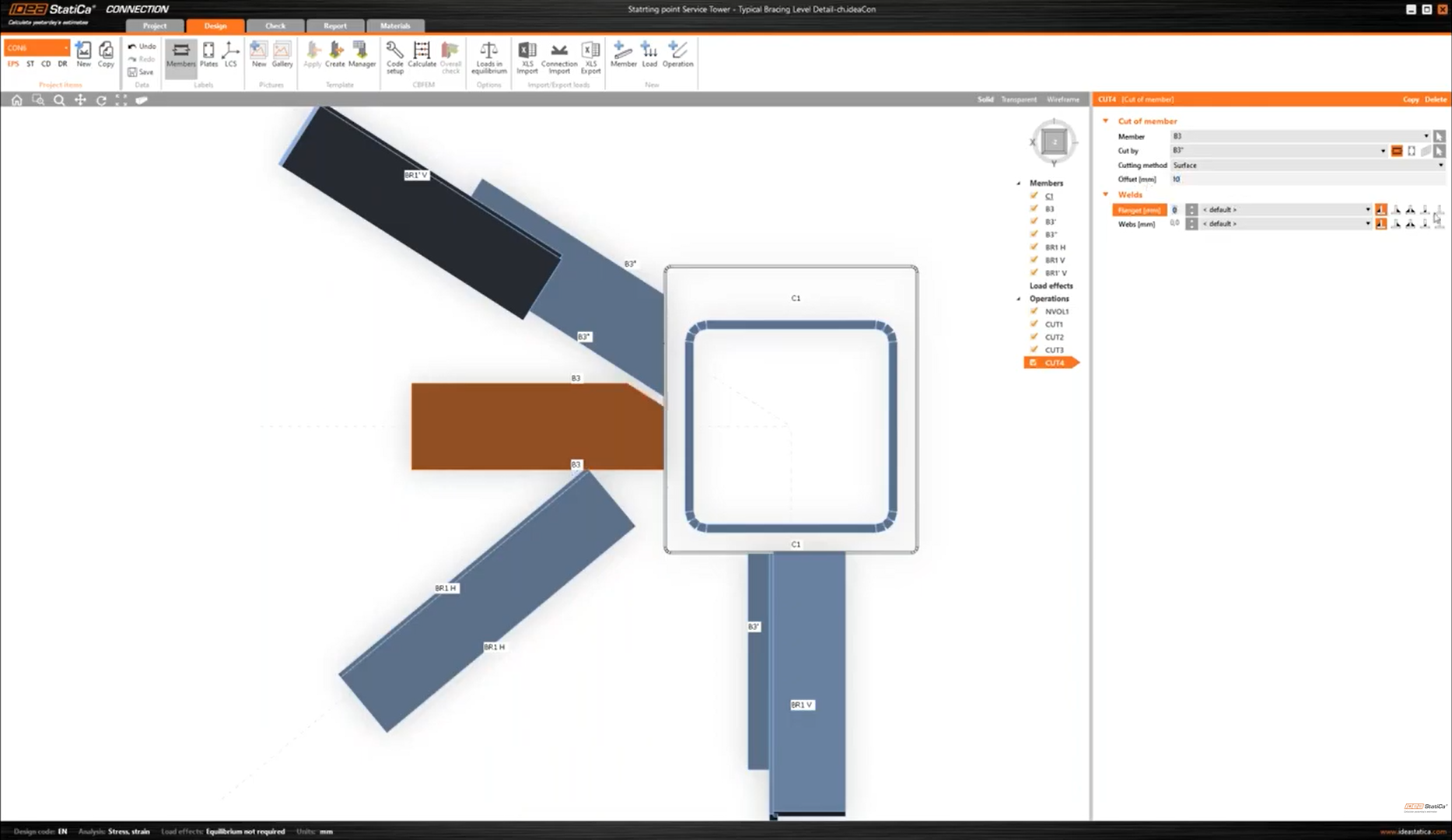

Când trebuie să adăugați un decalaj mai multor elemente în jurul unui obiect, cum ar fi un stâlp, nu trebuie să setați manual operația de tăiere pentru fiecare dintre ele. În schimb, utilizați operația de volum negativ pentru a defini limitele decalajului și setați o singură operație de tăiere, pe care o puteți copia instantaneu pentru toate celelalte elemente.
