Un element de tip placă cu dimensiunile 1m x 1m este definit pentru verificare. Armătura este introdusă în acest element de placă. Armătura pe metru liniar este luată în considerare pentru verificarea elementului 2D.
Șabloanele predefinite de armătură pot fi utilizate pentru introducerea armăturii la marginile superioare și inferioare. Este posibilă introducerea armăturii generale în placă.

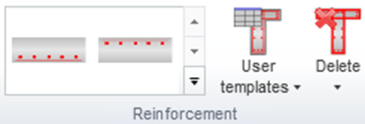

Introducerea armăturii folosind șabloane de armătură
IDEA RCS furnizează două șabloane pentru introducerea armăturii într-un element 2D. Un șablon este pentru introducerea armăturii la suprafața superioară, celălalt pentru introducerea armăturii la suprafața inferioară.
Ambele șabloane permit introducerea armăturii ortogonale la suprafețele elementului 2D. Ambele șabloane permit rotirea armăturii în jurul axei locale x a elementului 2D.

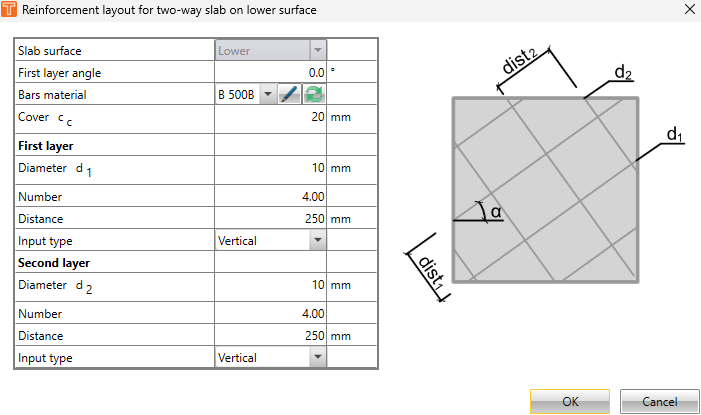

\[ \textsf{\textit{\footnotesize{Dialog for the definition of 2D reinforcement}}}\]

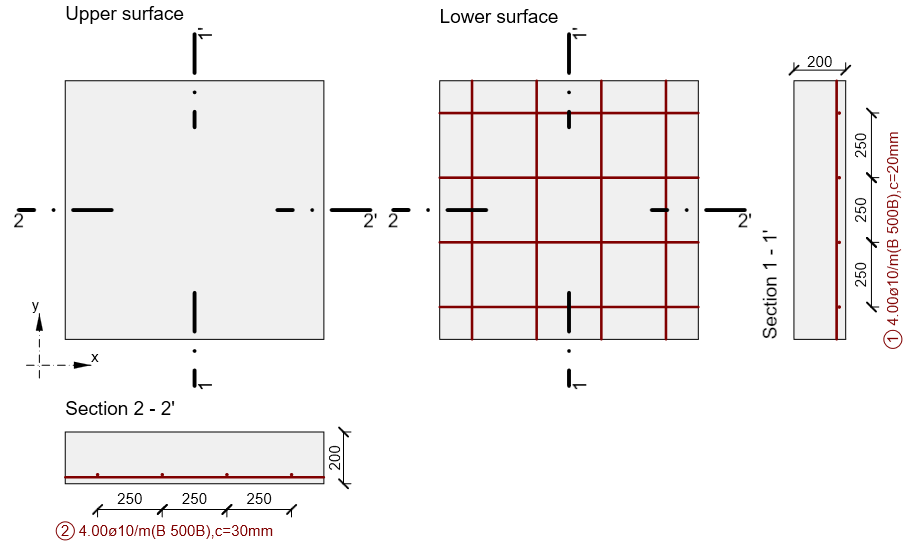

\[ \textsf{\textit{\footnotesize{Schema of defined reinforcement at the lower surface of 2D element}}}\]
Introducerea armăturii generale
Fiecare strat de armătură este definit în secțiune și în plan.

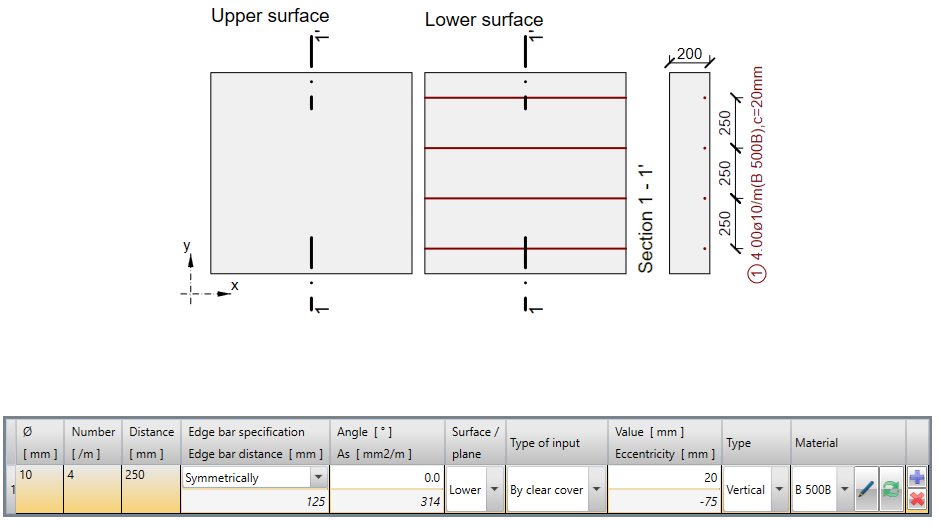

\[ \textsf{\textit{\footnotesize{General input}}}\]
Tipul armăturii
Tipul barei de armătură trebuie definit pentru a putea efectua verificarea prevederilor de detaliere. Pentru elementele 2D de tip
- Placă și placă-coajă – pentru verificări conform EN 1992-1-1, art. 9.3.1.1
- Armătură principală
- Armătură de distribuție
- Perete, perete-coajă și grindă perete – pentru verificare conform EN 1992-1-1, art. 9.6.2 și 9.6.3
- Armătură orizontală
- Armătură verticală
| Observație: |
| Armătura de distribuție a plăcilor și plăcilor-coajă este luată în considerare doar pentru verificarea prevederilor de detaliere; aceasta nu este utilizată în alte verificări ale elementelor 2D. |
