Dimensiunea și lungimea sudurii
Articolul discută definiția dimensiunii și lungimii unei suduri în IDEA StatiCa Connection și Member.
Diferențe privind dimensiunea sudurilor între codurile EC și AISC (CISC)
Există o diferență între definițiile dimensiunilor sudurilor în operațiile de sudare atunci când proiectați conform codurilor EC sau AISC (CISC). Vă rugăm să țineți cont de acest lucru atunci când realizați un model al unui rost în IDEA StatiCa.
Conform EN, dimensiunea sudurii este definită prin parametrul a, care reprezintă grosimea gâtului sudurii.
Conform AISC (CISC), dimensiunea sudurii este definită prin parametrul z, care reprezintă dimensiunea catetei sudurii.
Puteți calcula simplu a din z și invers, folosind Teorema lui Pitagora.
Lungimea sudurii

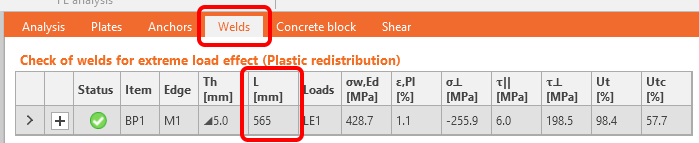

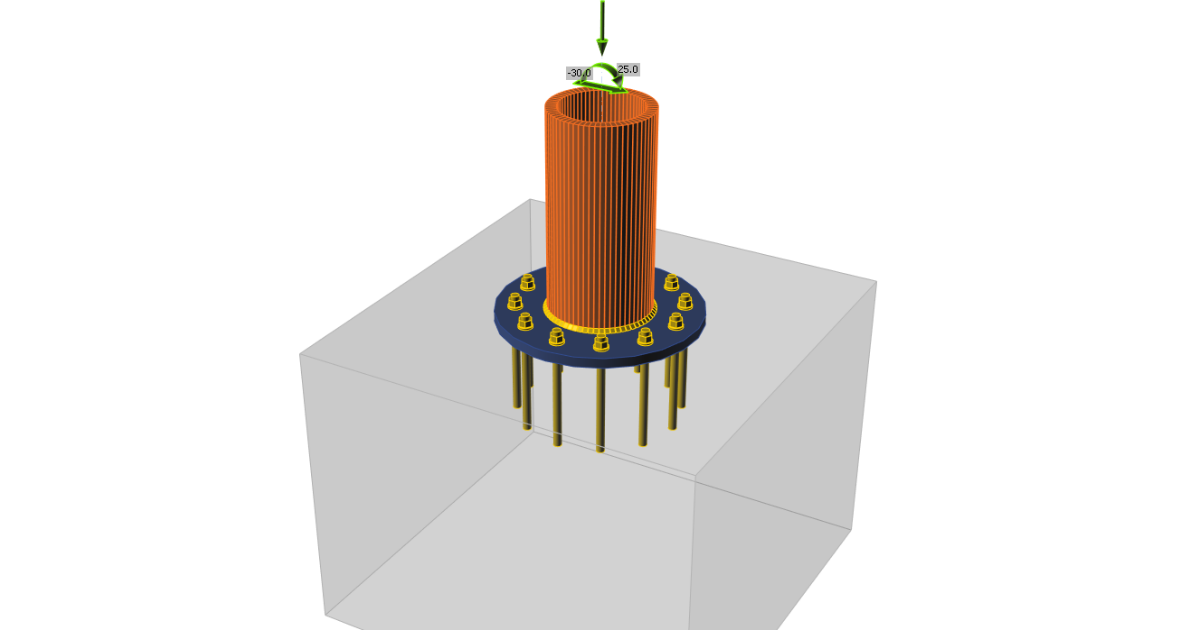

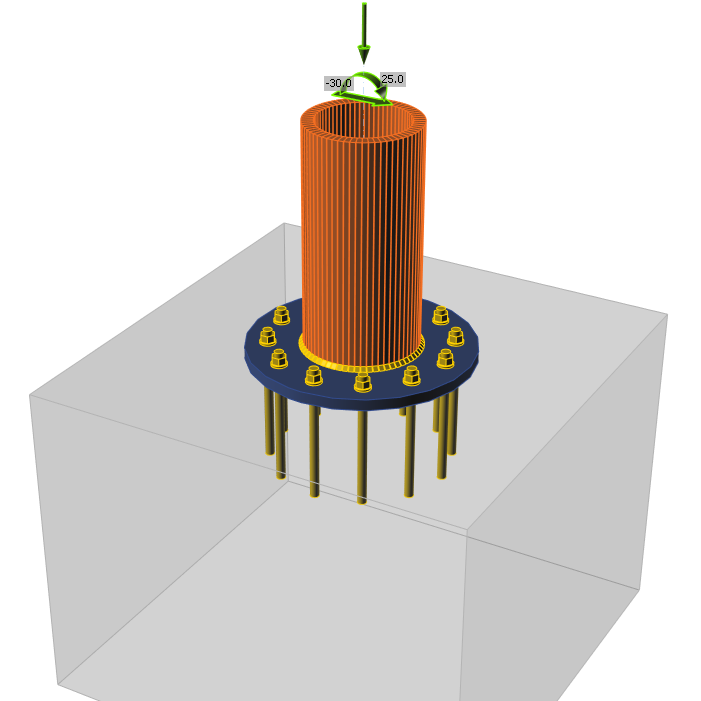

Dacă trebuie să cunoașteți lungimea exactă a unei suduri, accesați fila Check după ce calculul a fost efectuat. Lungimea sudurii este raportată la linia centrală a tubului.

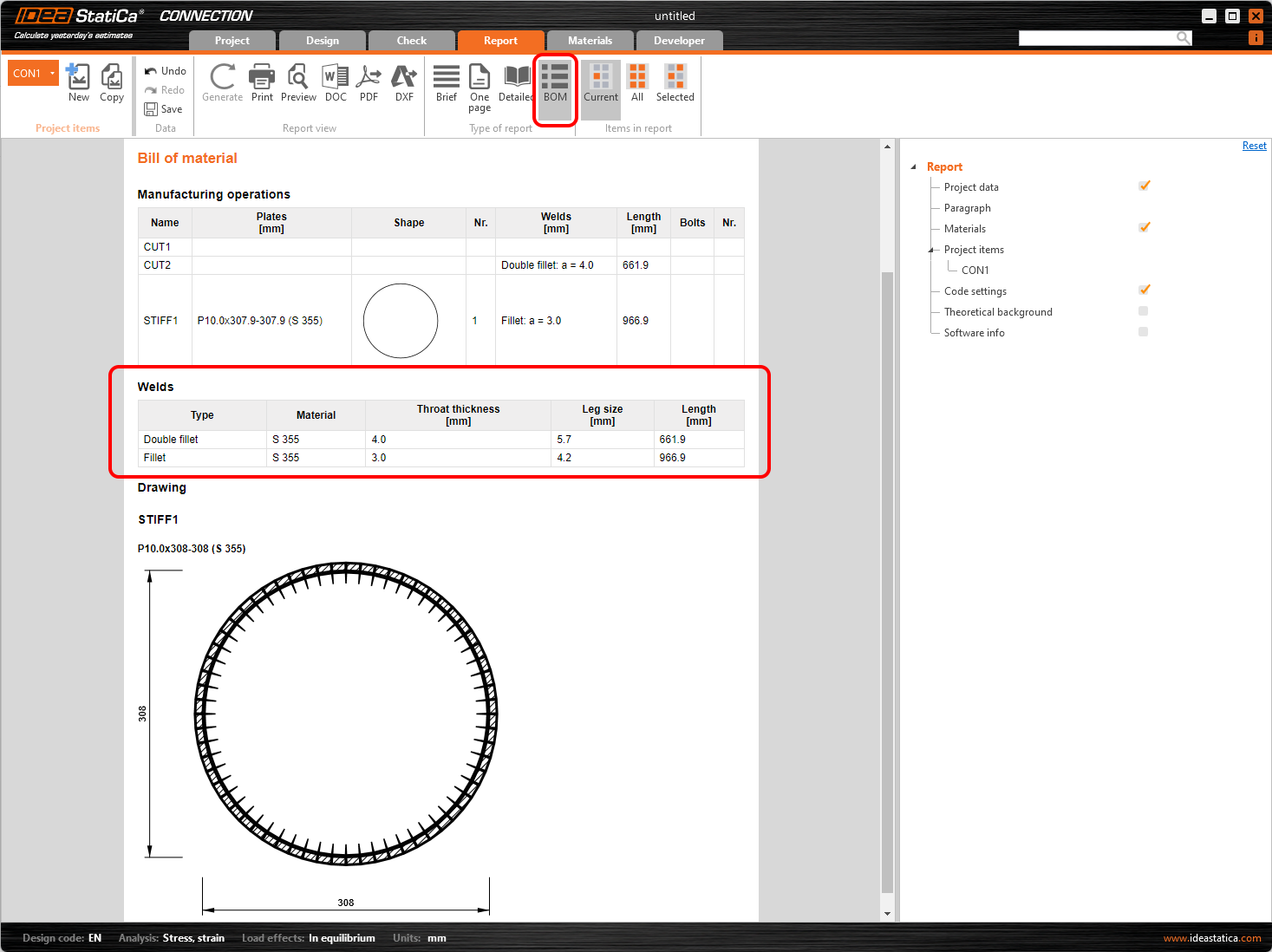

De asemenea, puteți găsi toate dimensiunile și lungimile sudurilor în Raport, în secțiunea Lista de materiale (BOM).
