Konstrukční návrh obecného 3D styčníku (AISC)

Ocel

AISC (USA)

Connection

Tento článek je dostupný také v dalších jazycích:

Přeloženo pomocí AI z angličtiny

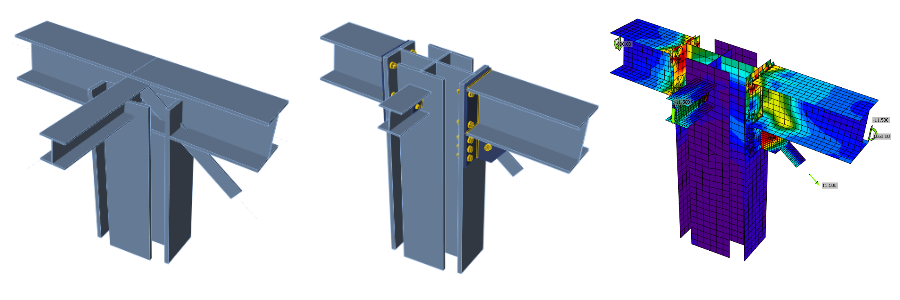

Naučte se používat IDEA StatiCa Connection k návrhu a normovému posouzení konstrukčního ocelového styčníku – příkladem je přípoj obecného 3D styčníku.

1 Nový projekt

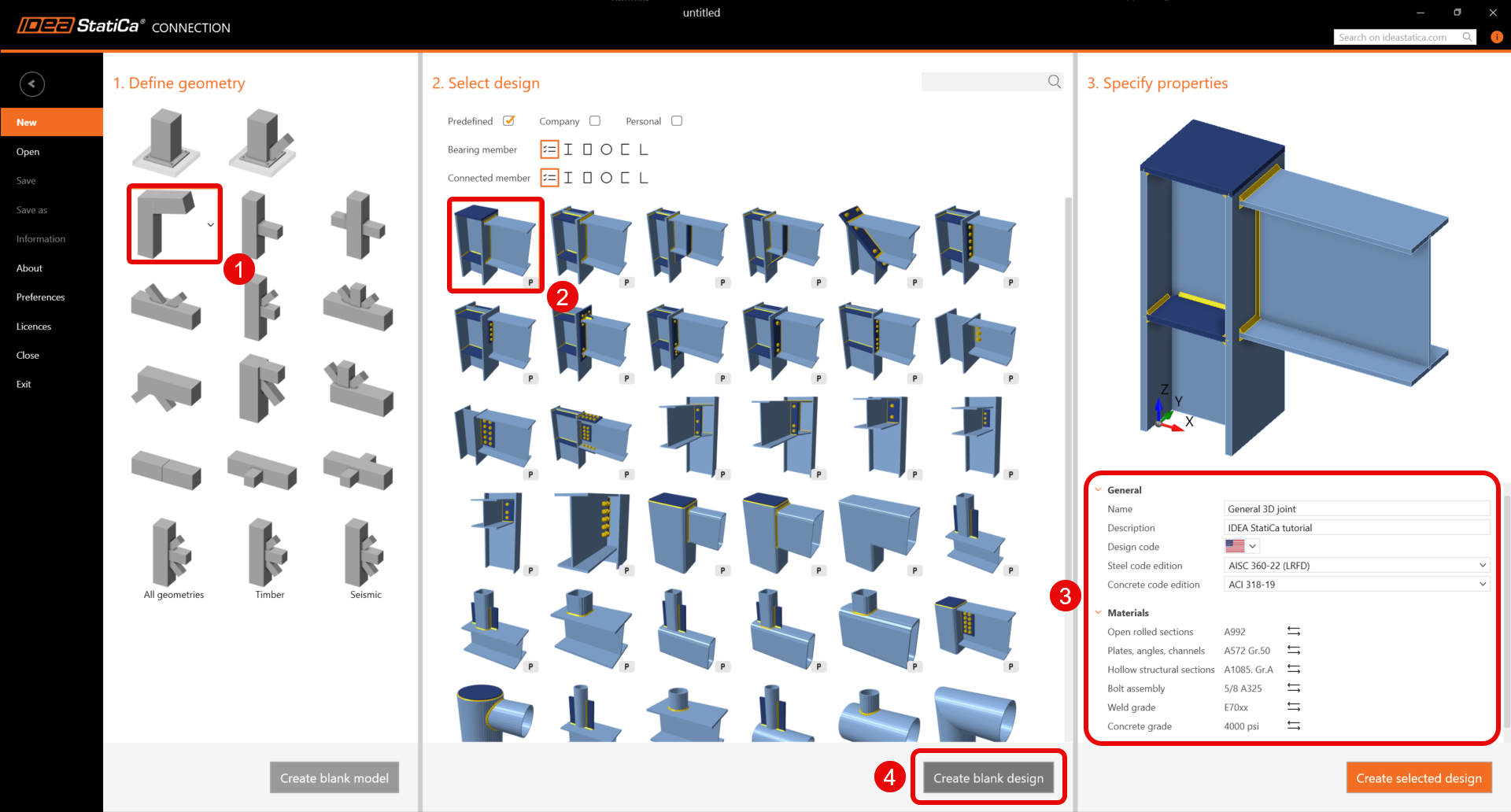

Začněte spuštěním IDEA StatiCa Connection. Vytvořte nový projekt výběrem výchozí šablony nejbližší požadovanému návrhu, zadáním názvu a volbou návrhové normy AISC a výchozích jakostí oceli, jak je znázorněno níže.

Protože pracujete podle normy AISC, nastavte imperiální jednotky (viz Jak změnit soustavu jednotek).

2 Geometrie

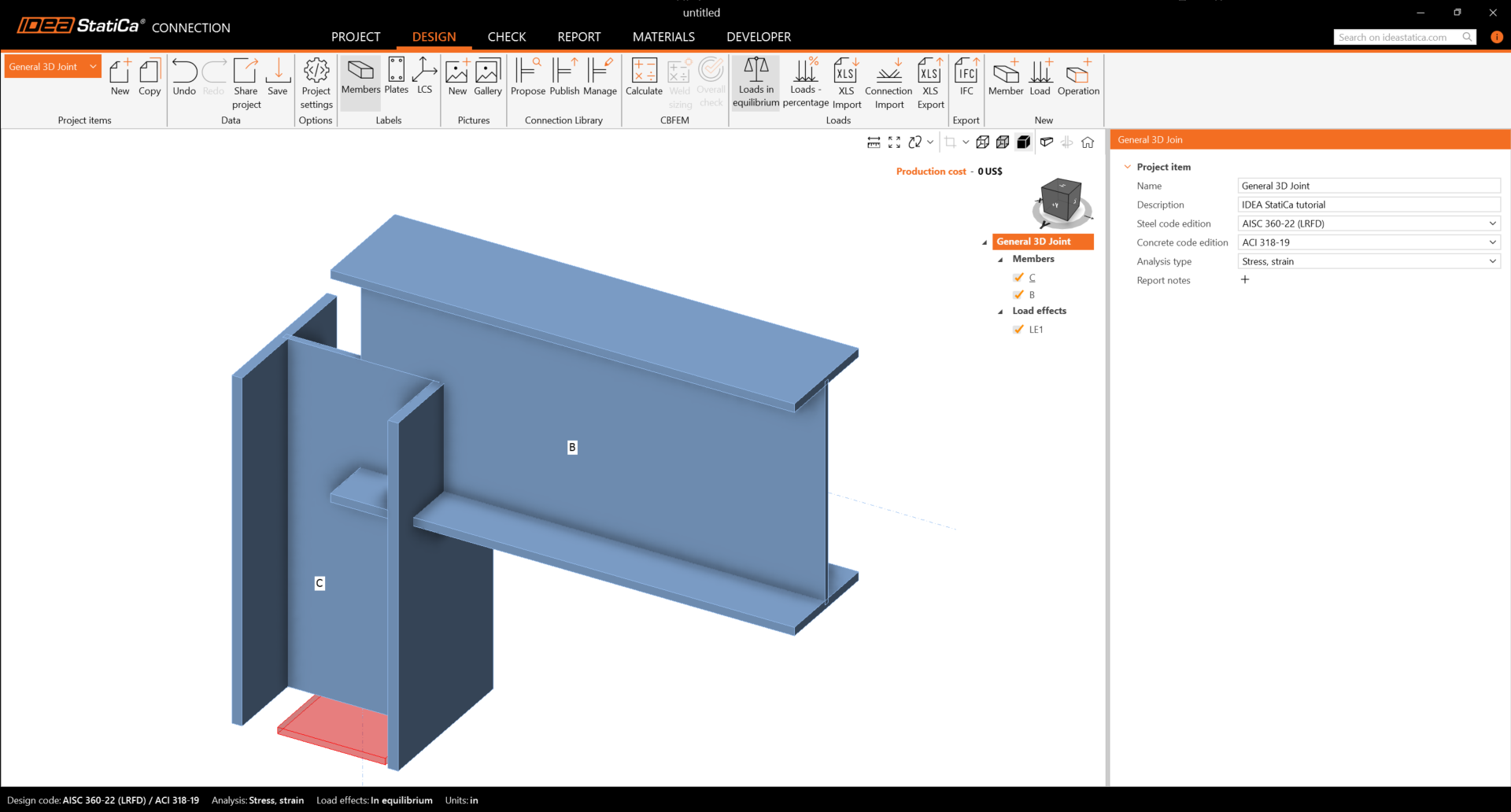

Dva nosníky byly automaticky přidány jako součást prázdné návrhové šablony.

Prvek C

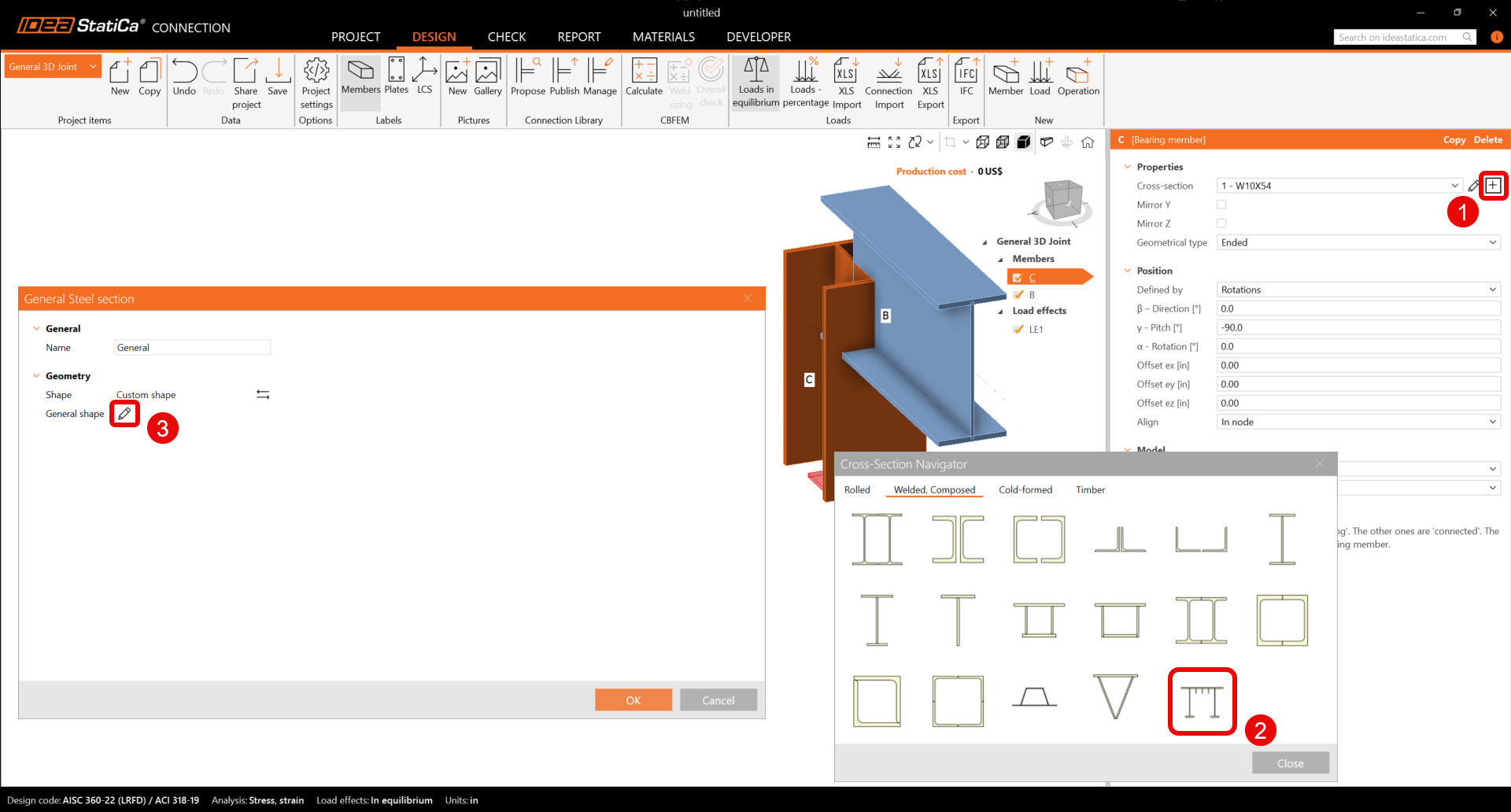

Vytvoříte obecný průřez pro prvek sloupu. Za tímto účelem vyberte záložku Svařovaný, Složený a klikněte na Obecný ocelový průřez.

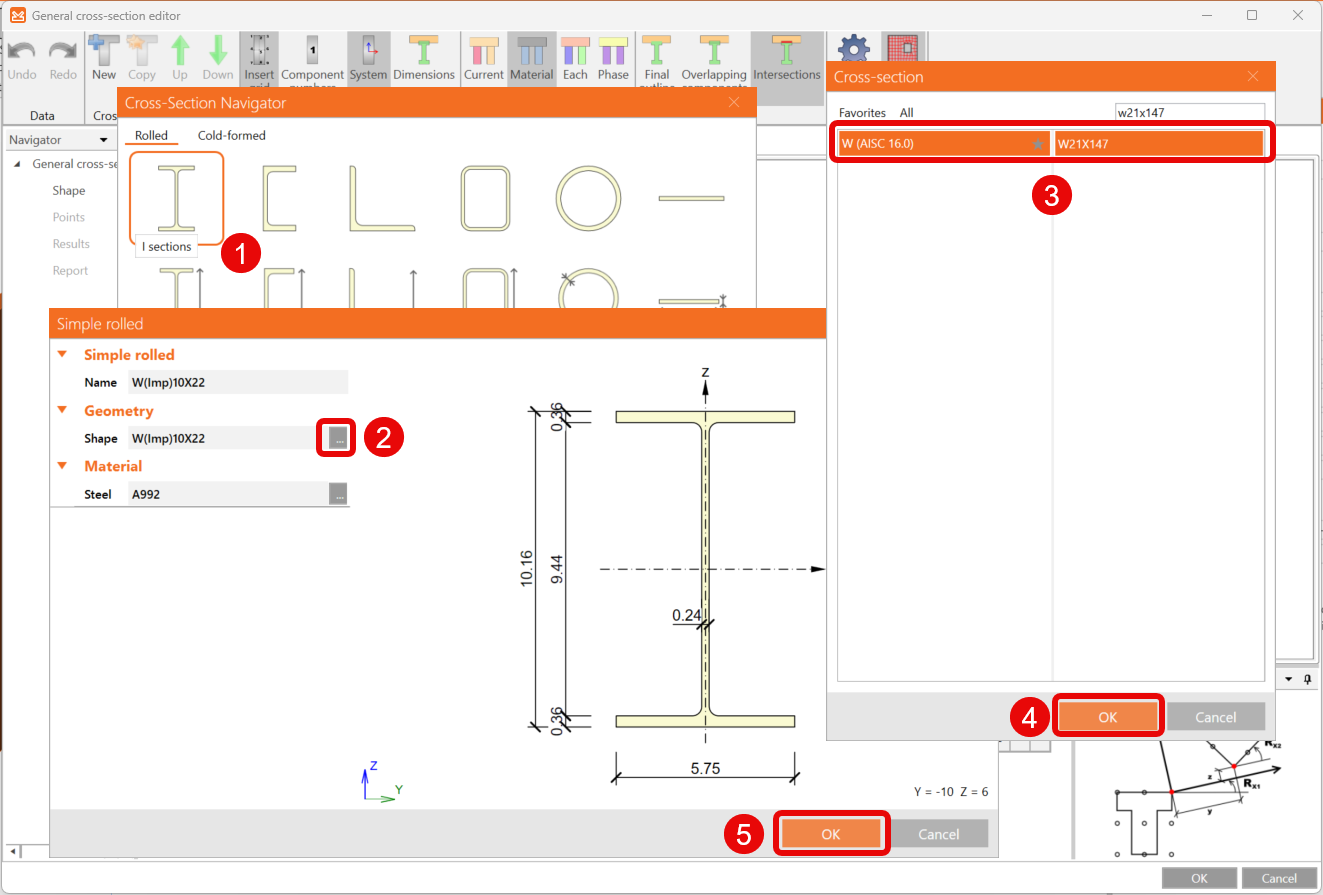

Editor obecného průřezu se otevře a můžete začít sestavovat průřez výběrem I-průřezů v Navigátoru průřezů.

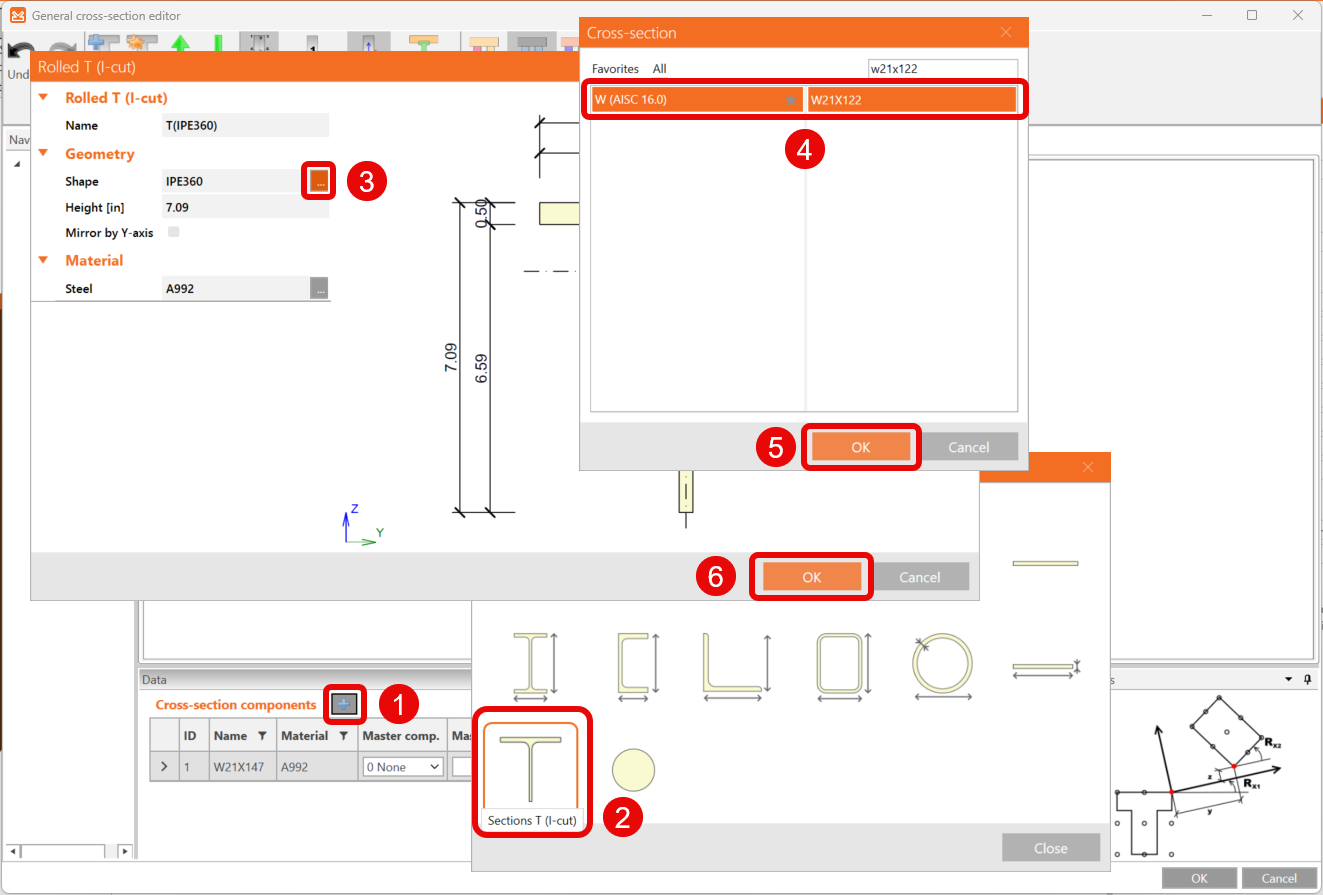

Pokračujte kliknutím na ikonu Přidat nový prvek a výběrem průřezu T (I-řez). Otevře se okno Válcovaný T (I-řez), kde můžete upravit tvar.

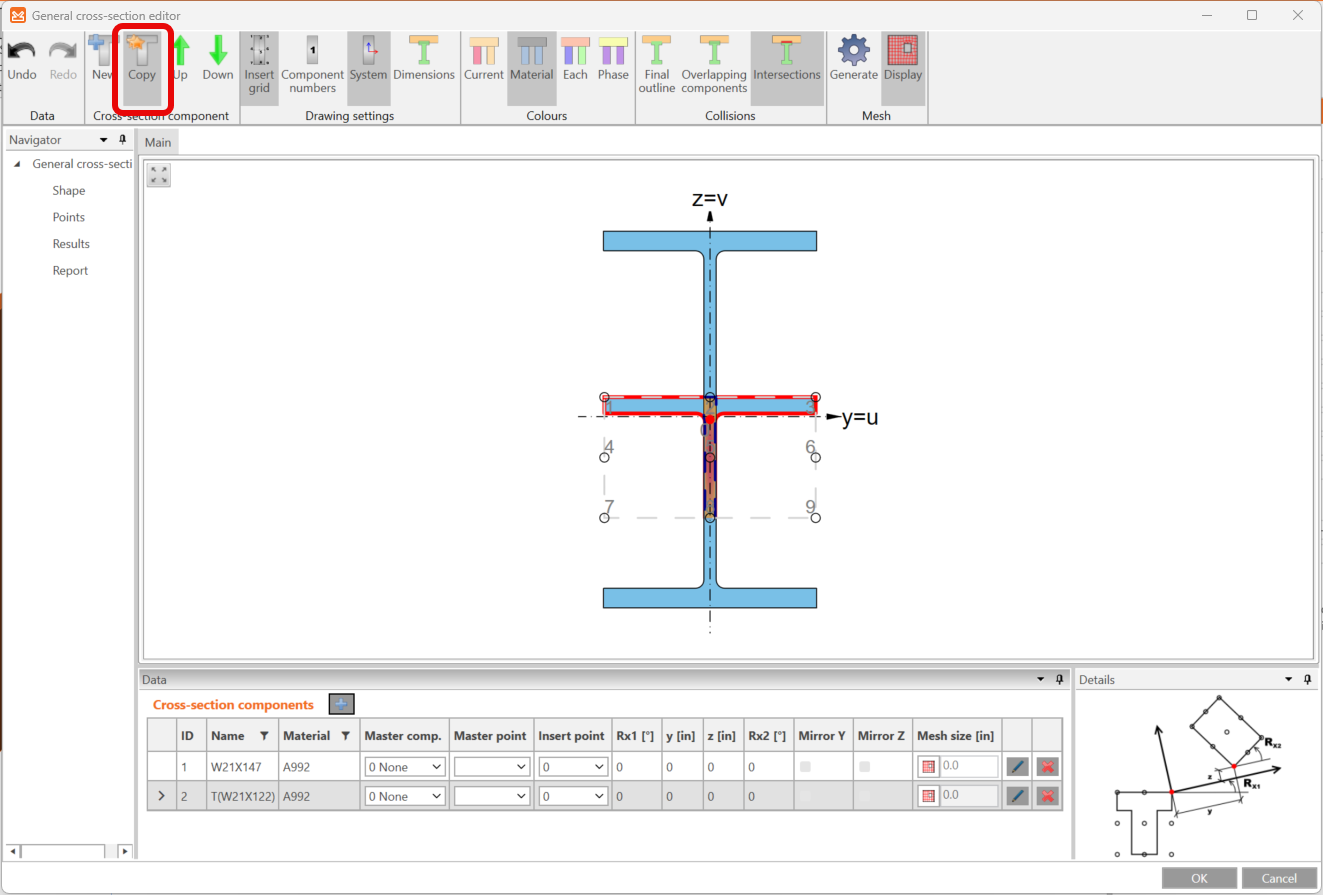

Vytvořte kopii tohoto prvku kliknutím na ikonu Kopírovat v horním pásu karet.

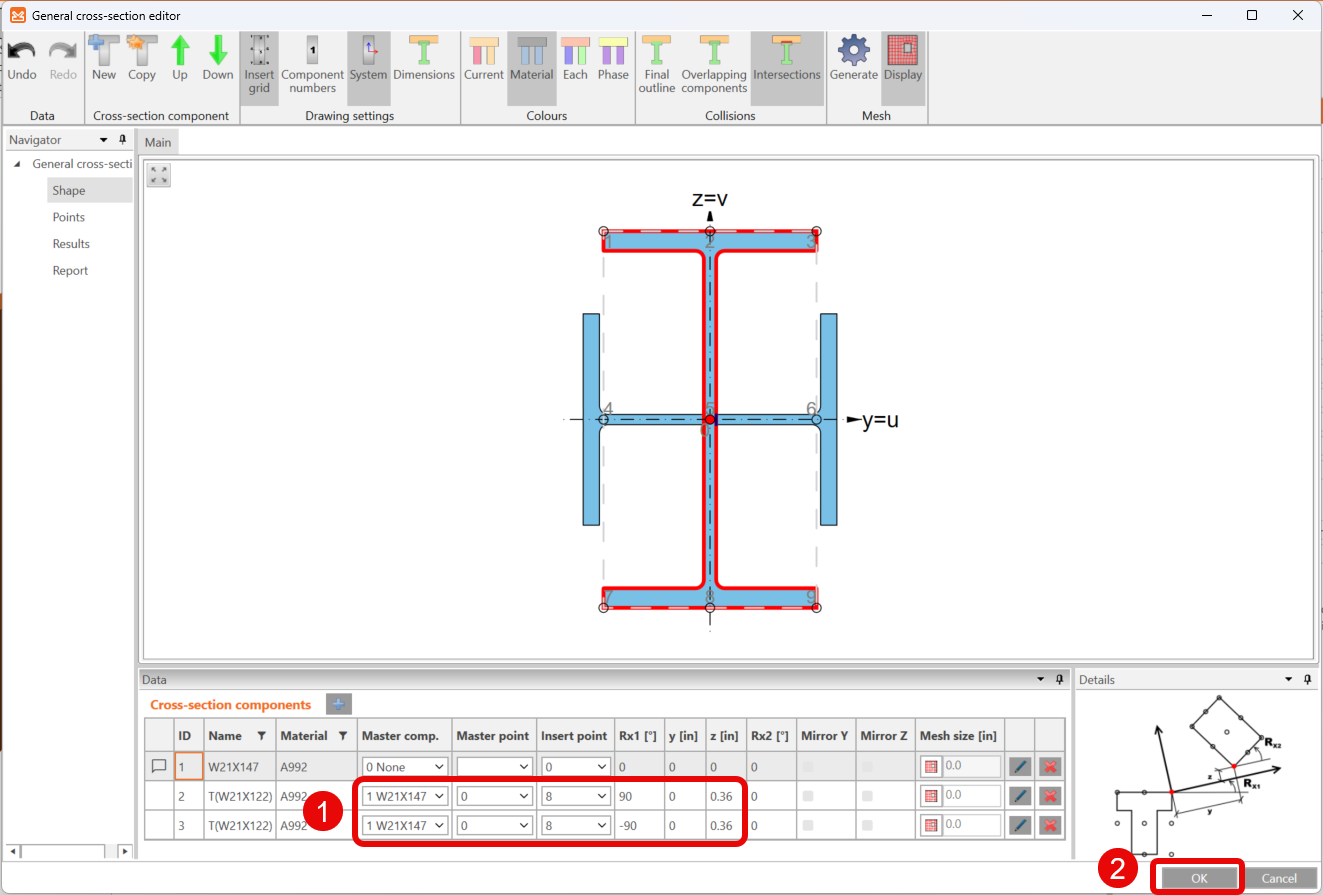

Dále přesuňte a otočte přidané T-tvarové prvky pro návrh celého průřezu úpravou hodnot v záložce Komponenty průřezu podle obrázku níže.

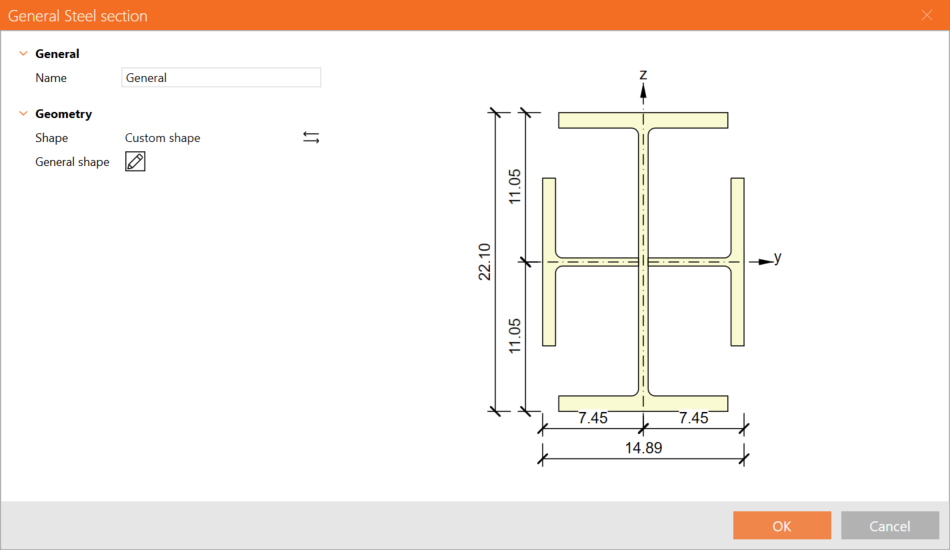

Nyní máte finální návrh průřezu pro prvek SL.

Další informace naleznete v Jak vytvořit a použít vlastní průřez.

Prvek B

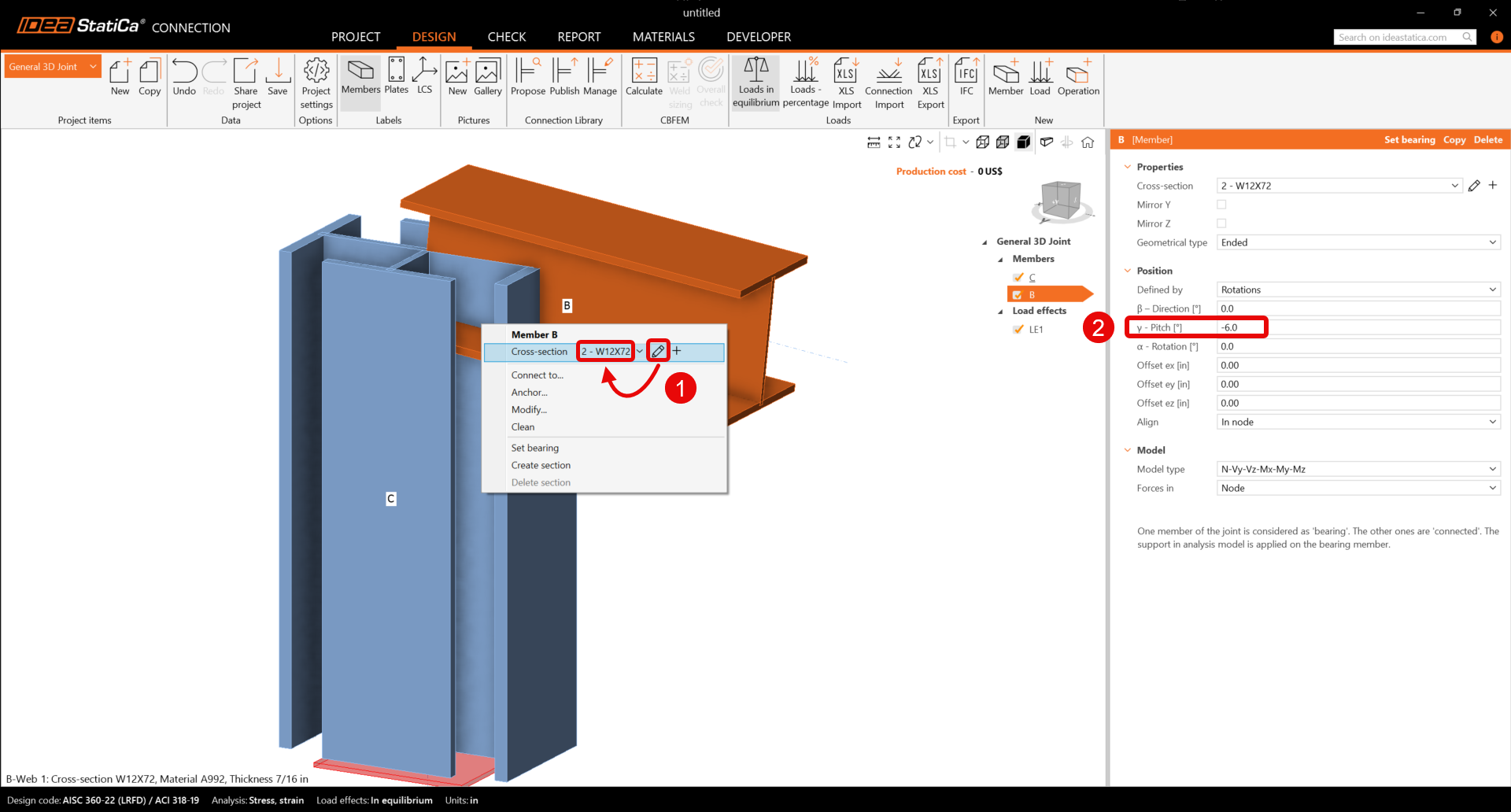

Začněte kliknutím pravým tlačítkem myši na nosník B a nastavte průřez na 12X72 z knihovny W (AISC 16.0).

Budete také muset změnit vlastnosti prvku B.

Prvek M3

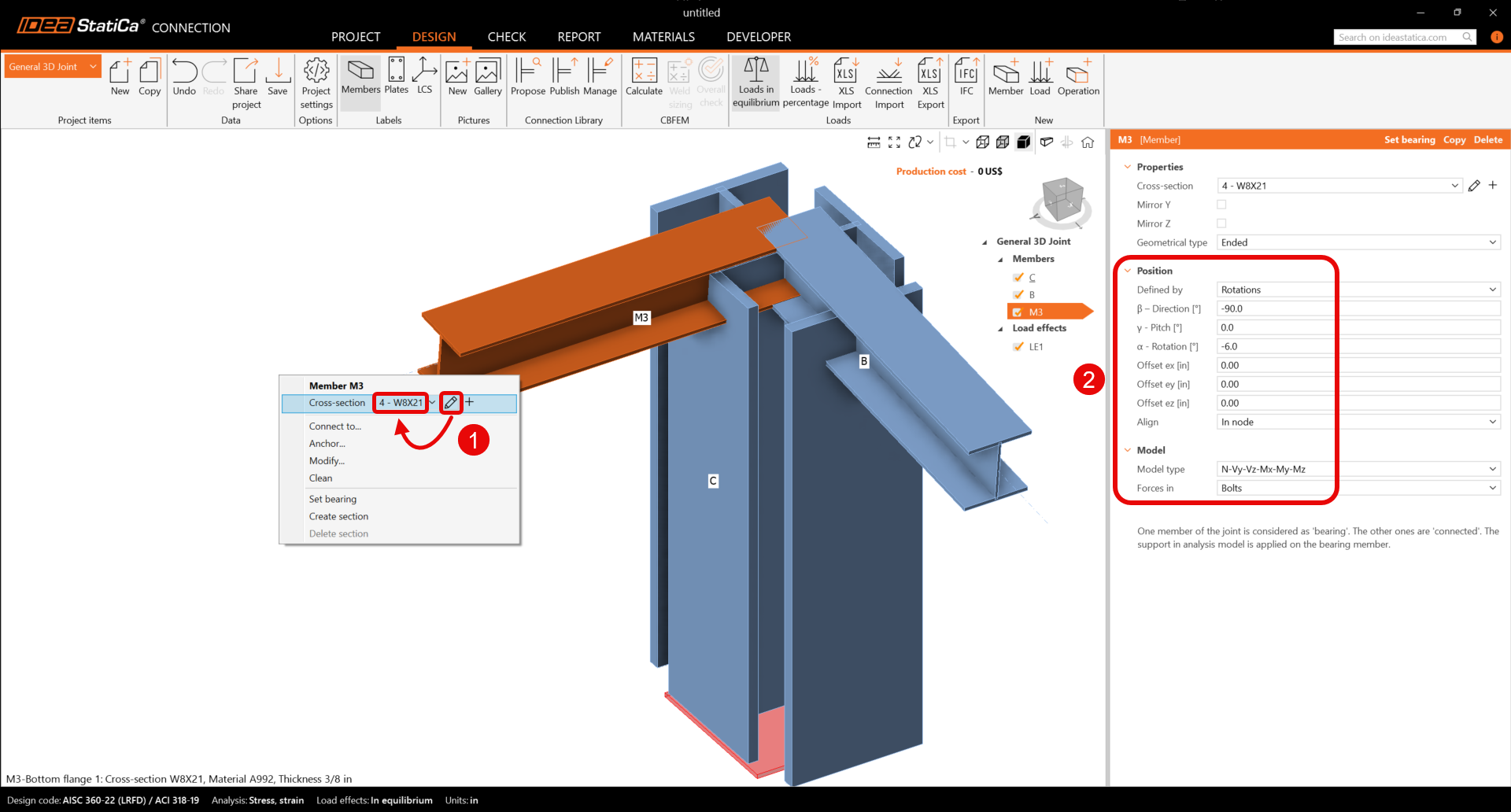

V horním pásu karet vyberte ikonu Prvek pro přidání nového prvku M3. Nastavte průřez na W8X21 z knihovny W (AISC 16.0) na nosníku M3.

Můžete pokračovat a změnit vlastnosti prvku M3.

Další informace o vlastnosti Síly naleznete v Jak definovat polohu zatížení.

Prvek M4

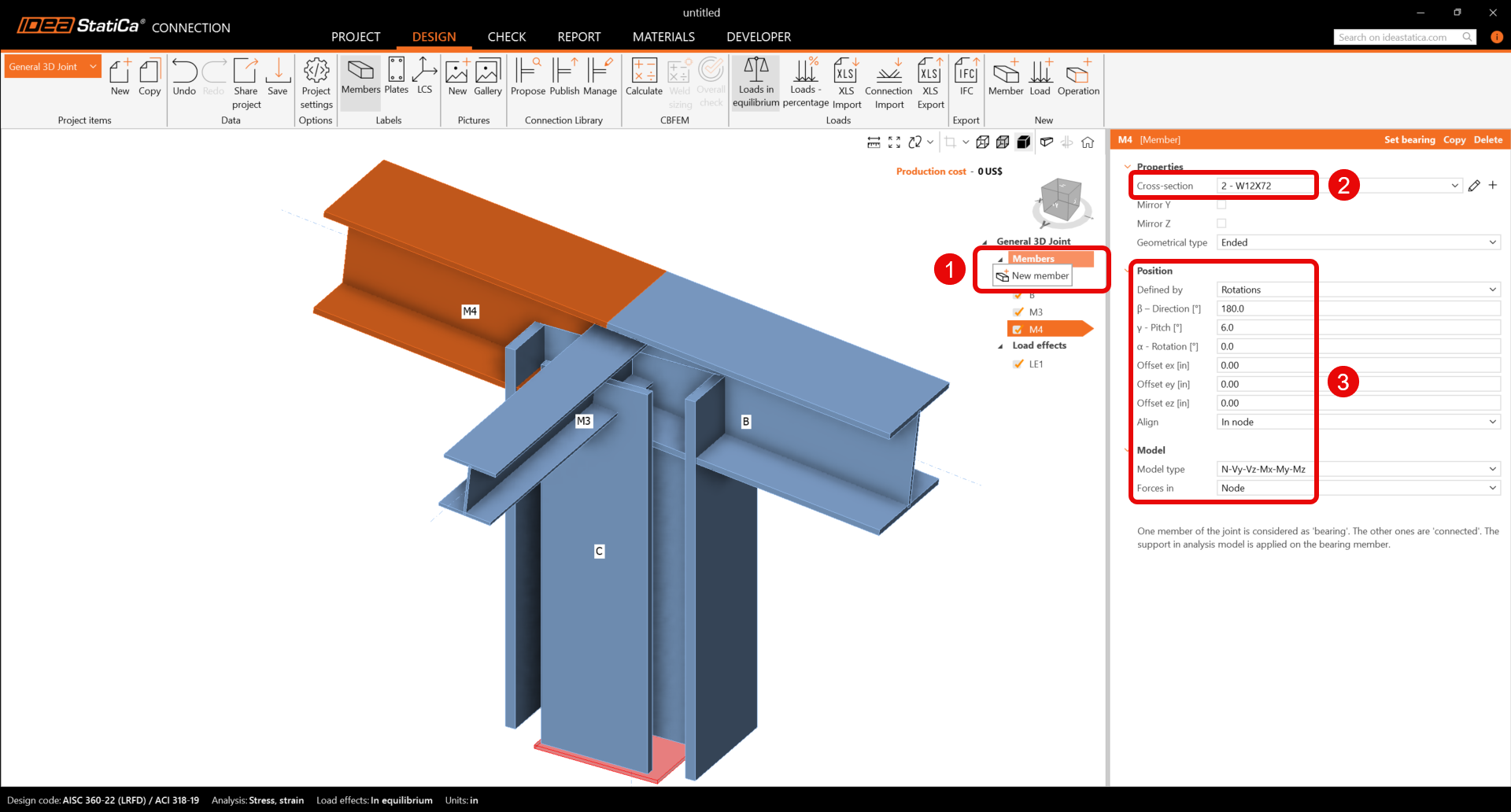

Klikněte pravým tlačítkem myši na řádek Prvky ve stromě entit ve 3D scéně. Z kontextového menu vyberte příkaz Nový prvek. Pokračujte a změňte vlastnosti prvku M4.

Prvek M5

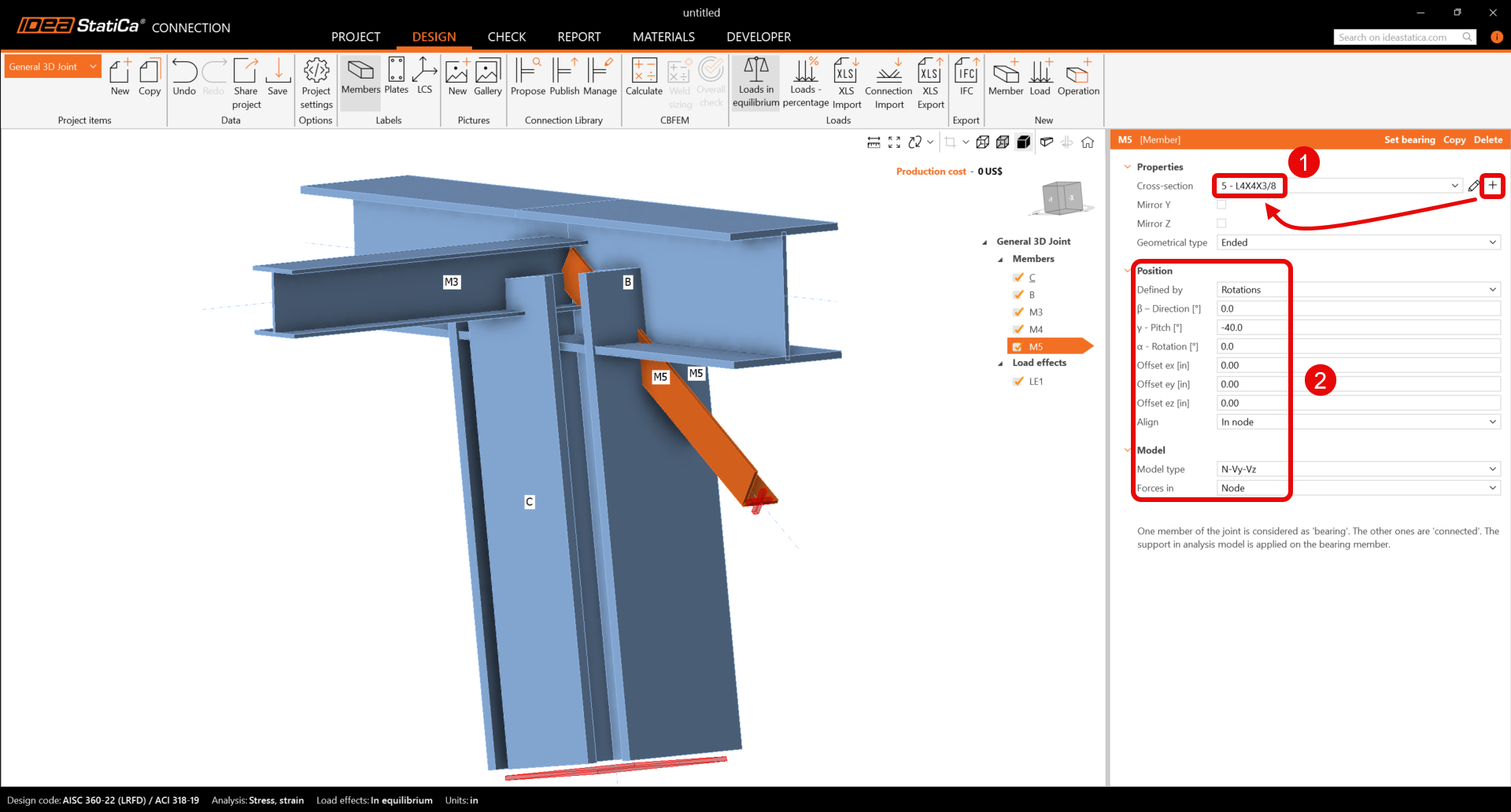

Přidejte další prvek, nastavte jeho průřez na L4X4X3/8 z knihovny L (AISC 16.0) a aktualizujte vlastnosti.

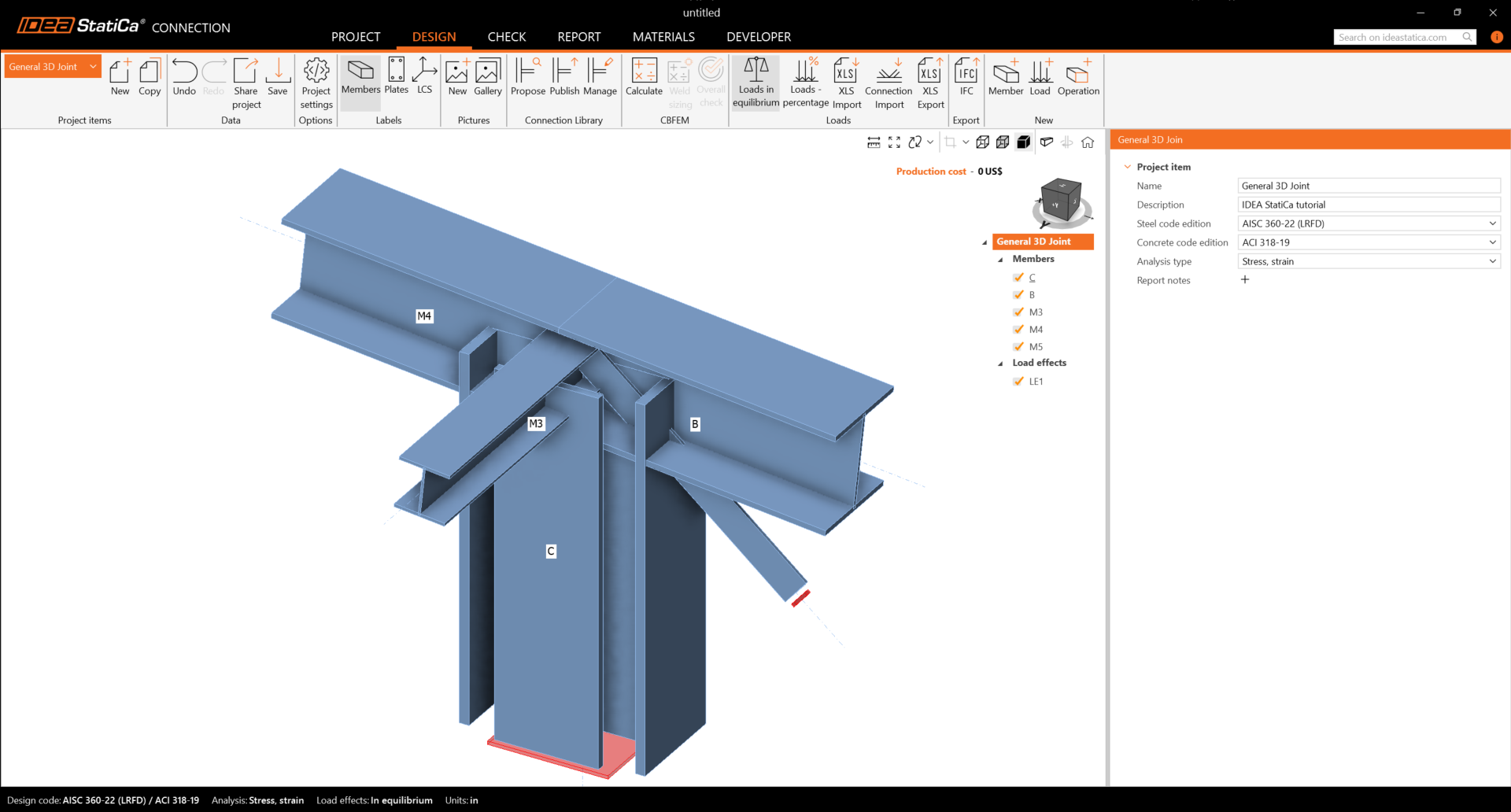

Zkontrolujte finální geometrii prvků.

3 Účinky zatížení

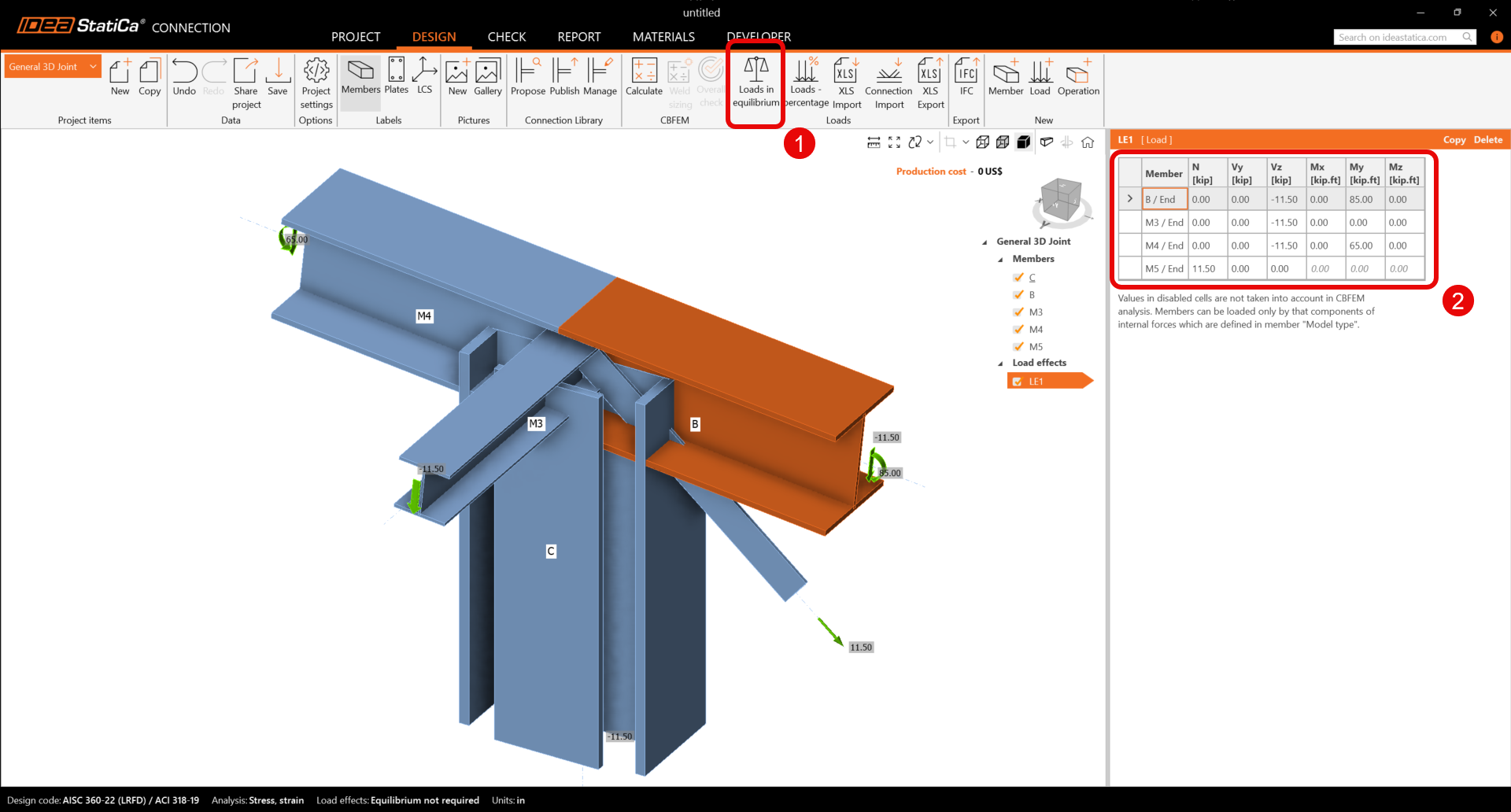

Jeden účinek zatížení byl přidán automaticky. Zadejte hodnoty vnitřních sil do tabulky a vypněte Zatížení v rovnováze. Lze přidat více zatěžovacích stavů.

4 Návrh

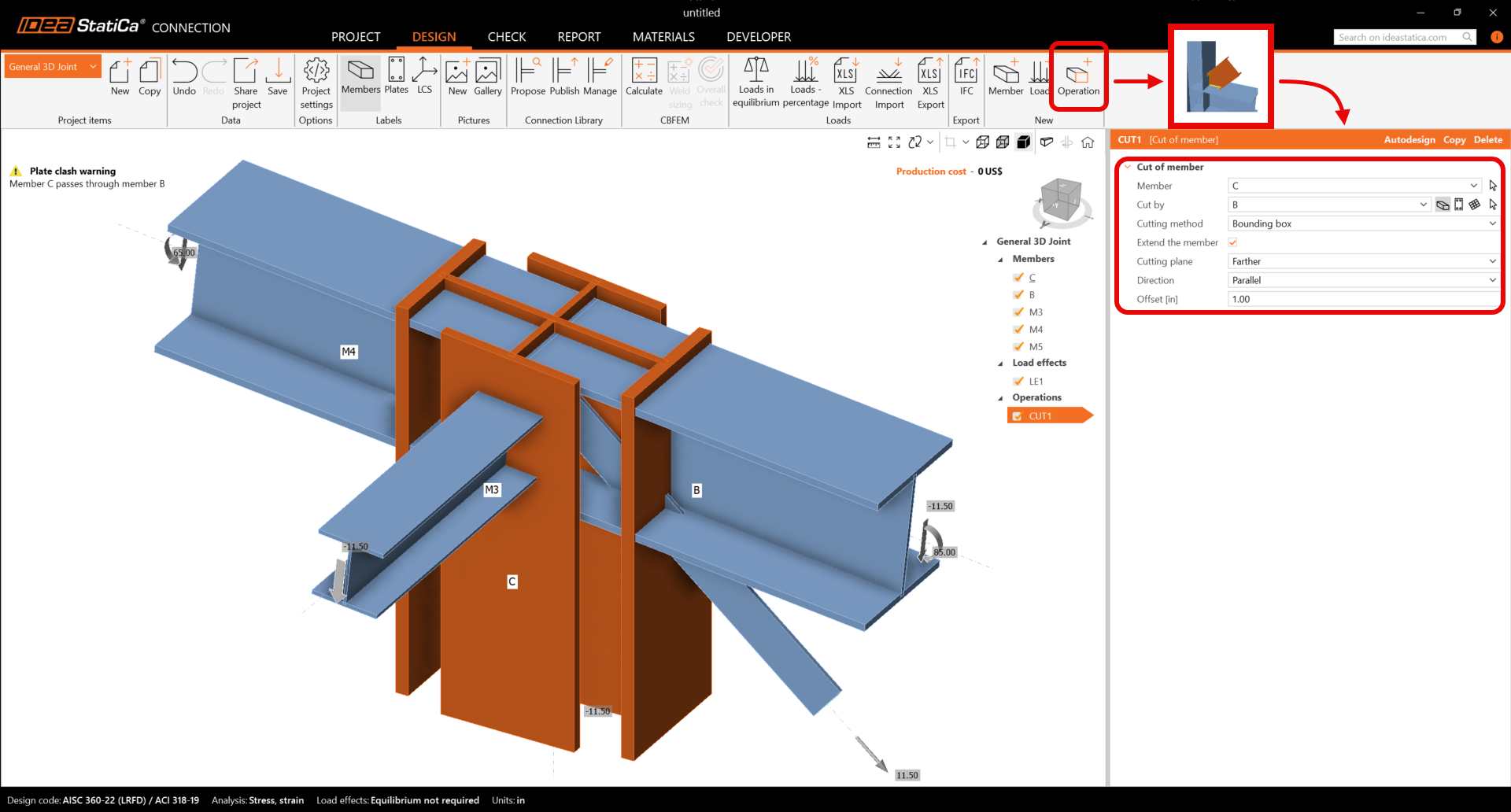

Přidejte novou operaci příkazem nová Operace v horním pásu karet. Nejprve vyberte operaci Řez prvku pro prodloužení sloupu. Nyní změňte vlastnosti operace CUT1. Postupujte podle obrázku níže.

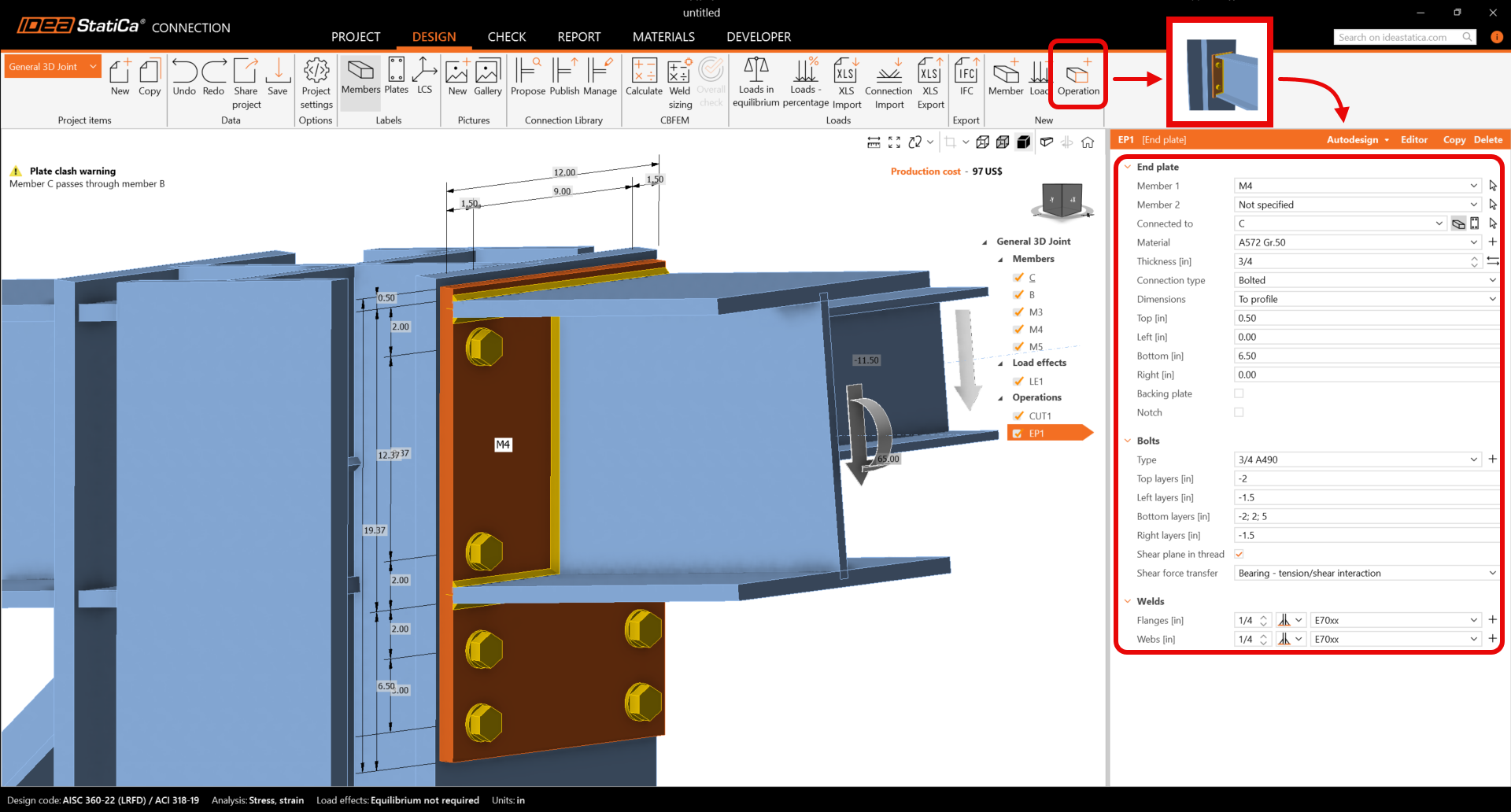

Pokračujte a přidejte další Výrobní operaci. Nyní vyberte Čelní desku a změňte vlastnosti operace EP1.

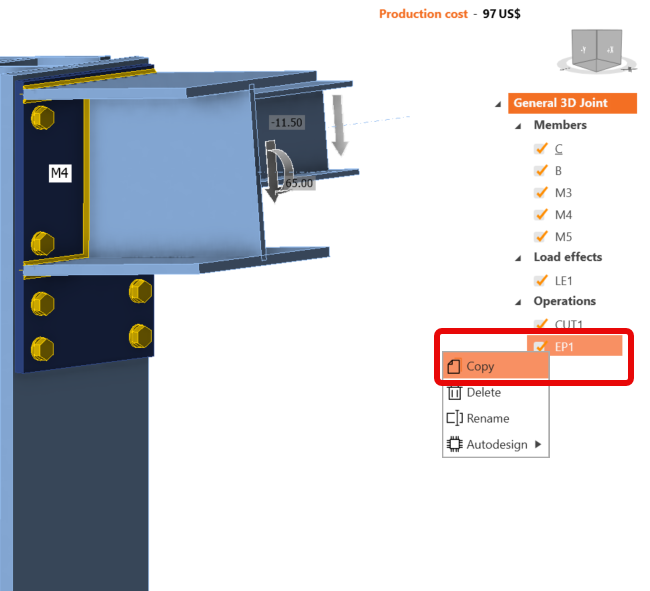

Zkopírujte operaci EP1. Pravým tlačítkem myši klikněte na EP1 a zvolte Kopírovat.

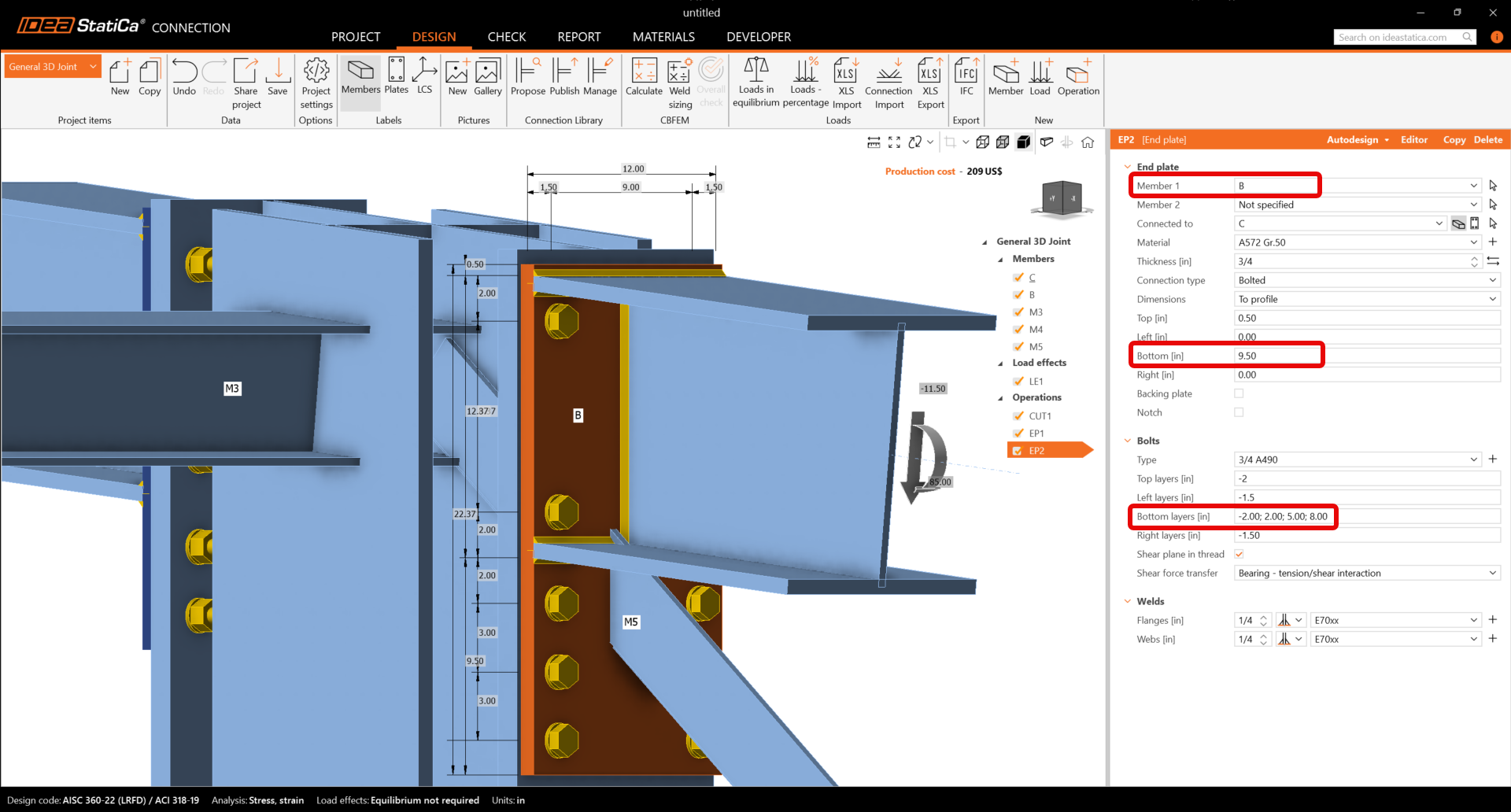

Nyní musíte nastavit správné vlastnosti EP2.

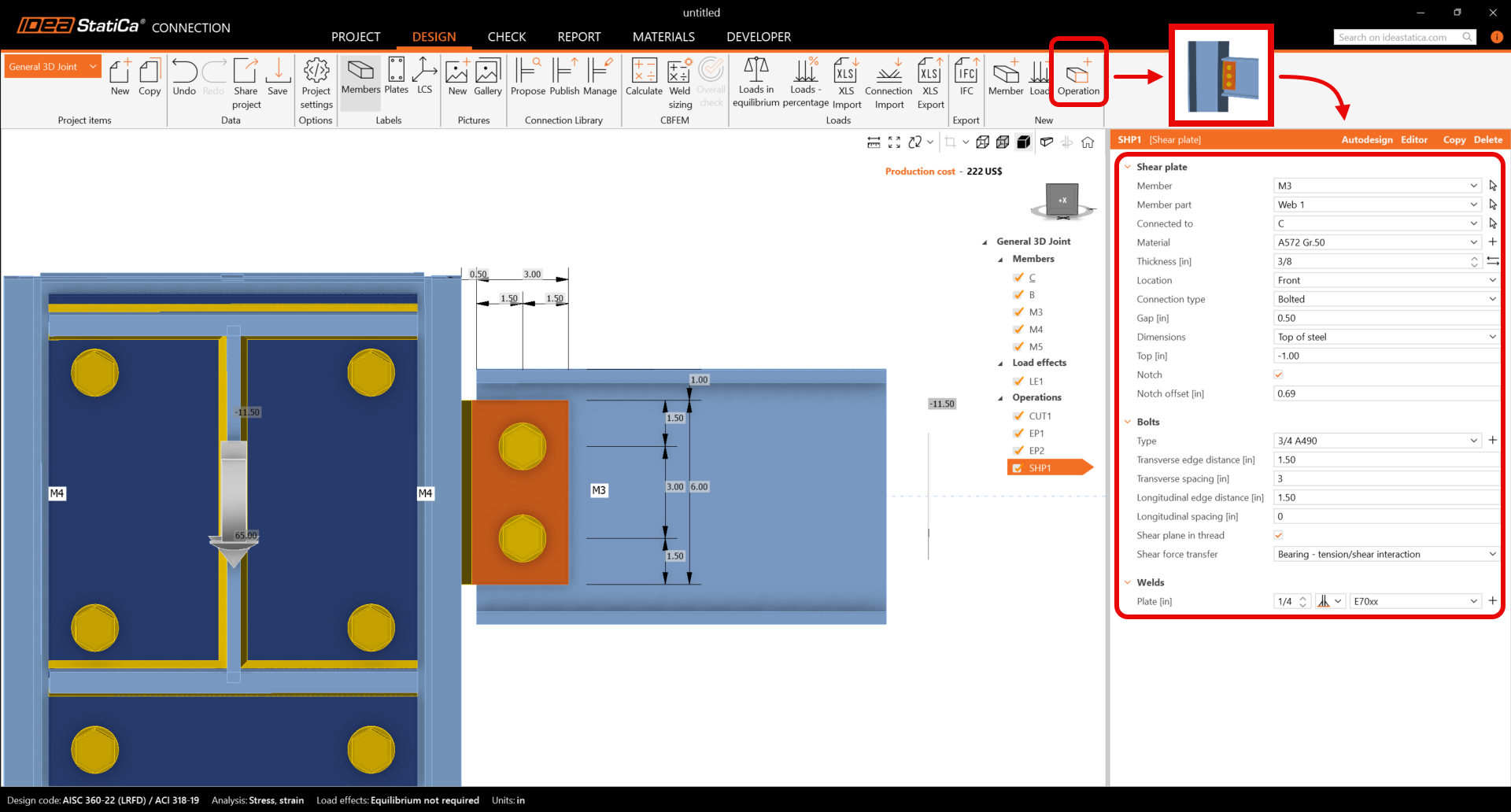

Pokračujte a zadejte Smykový plech a změňte vlastnosti operace SHP1. Postupujte podle obrázku níže.

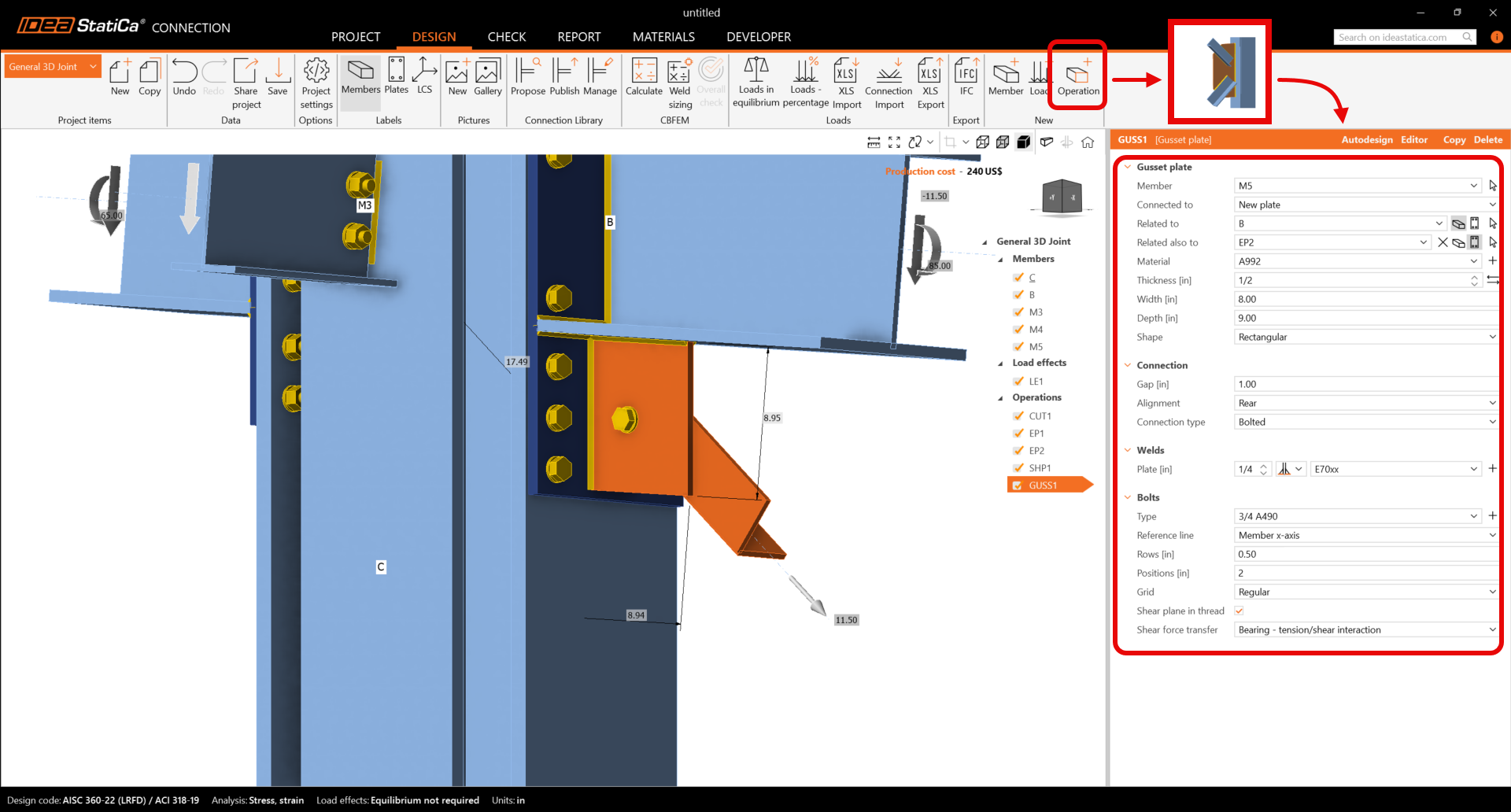

Dokončete návrh přidáním operace Styčníkový plech a nastavením parametrů pro GUSS1.

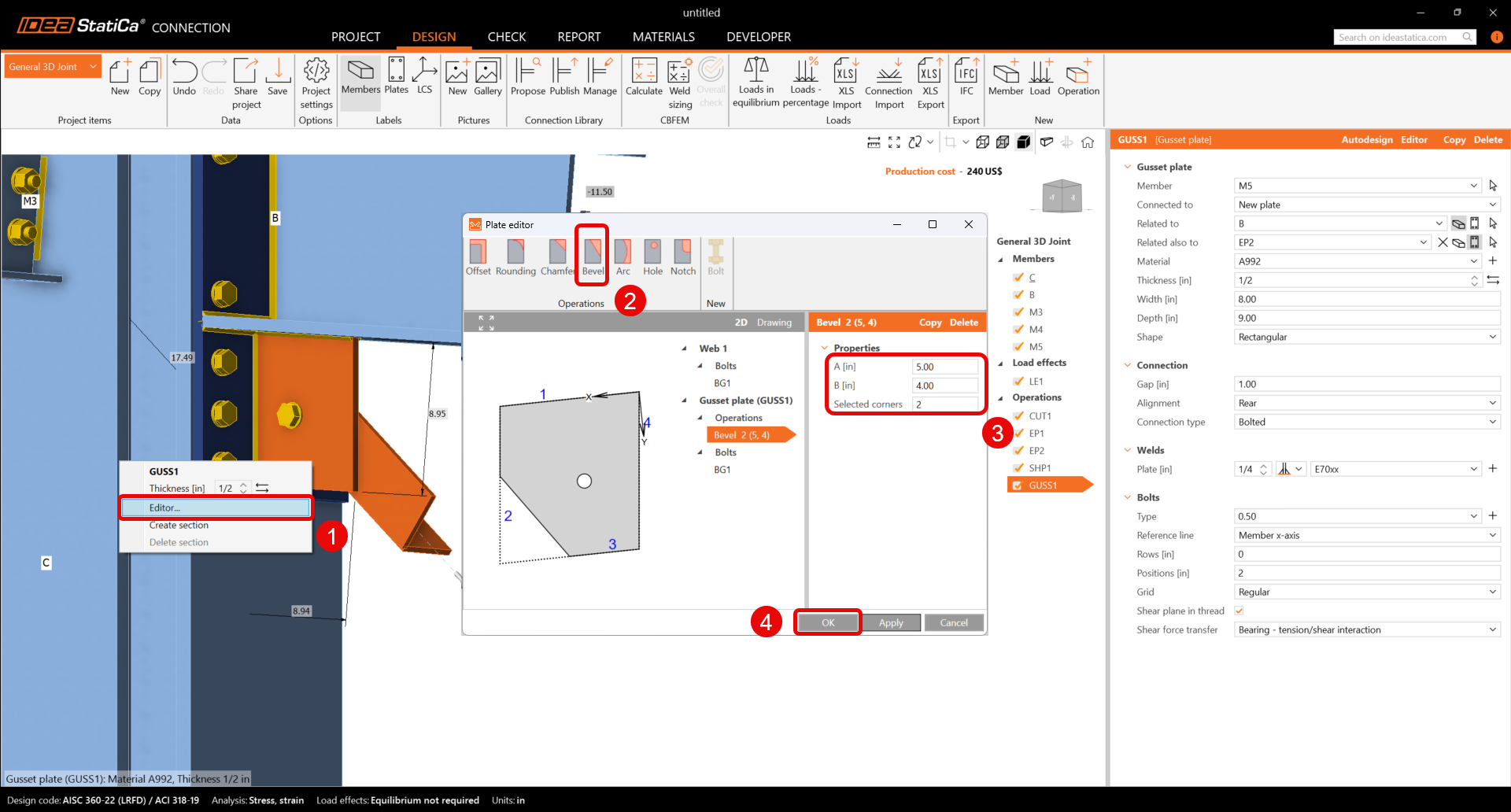

Nakonec upravte tvar styčníkového plechu. Pravým tlačítkem myši klikněte na plech GUSS1 ve 3D scéně a zvolte Editor. V editoru plechu upravte styčníkový plech zadáním Úkosu.

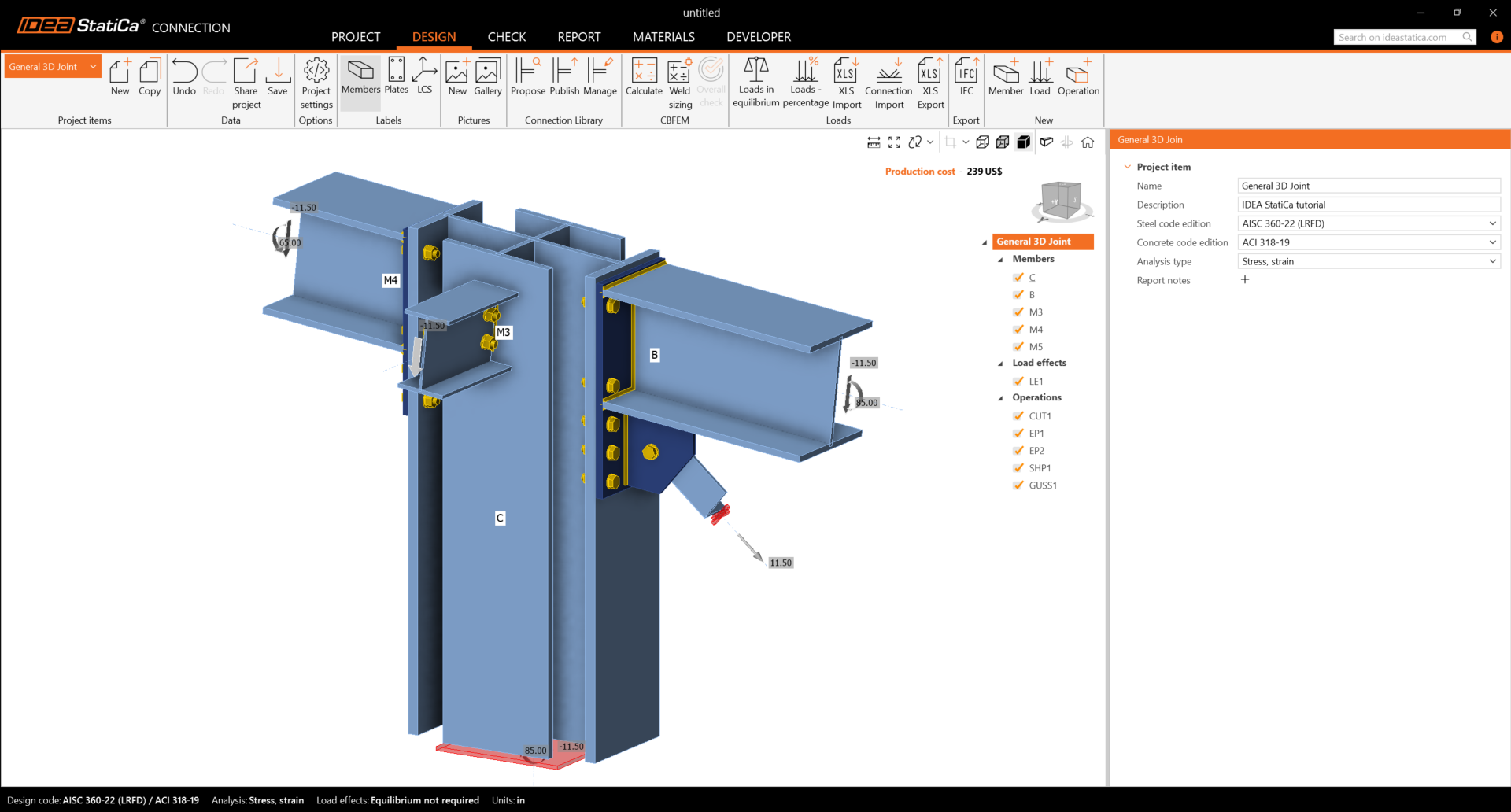

Zkontrolujte finální návrh styčníku.

5 Výpočet a posouzení

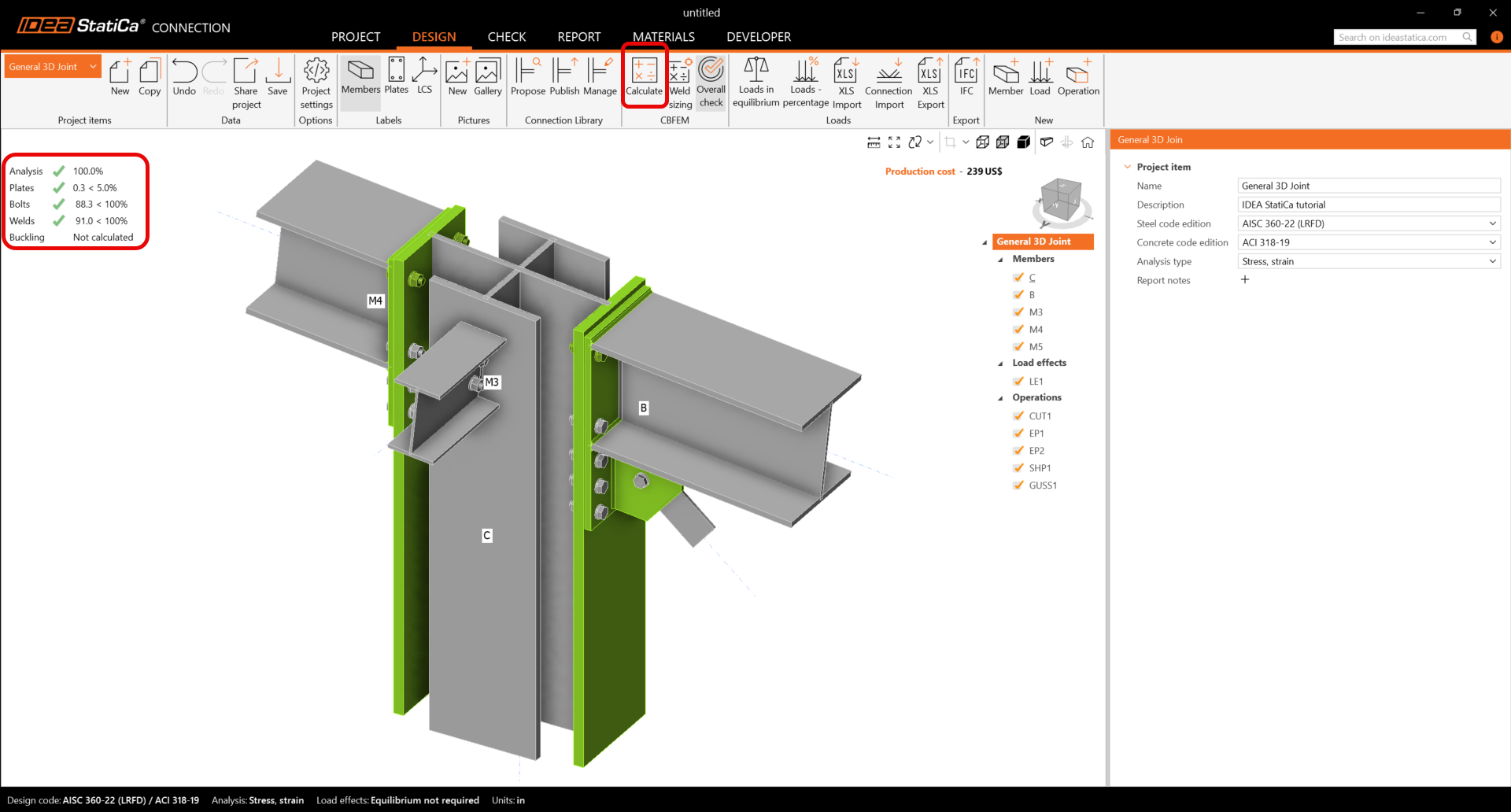

Analýzu můžete spustit kliknutím na Vypočítat v pásu karet. Výpočtový model je automaticky vygenerován, výpočet je proveden a zobrazí se celkové posouzení spolu se základními hodnotami výsledků posouzení.

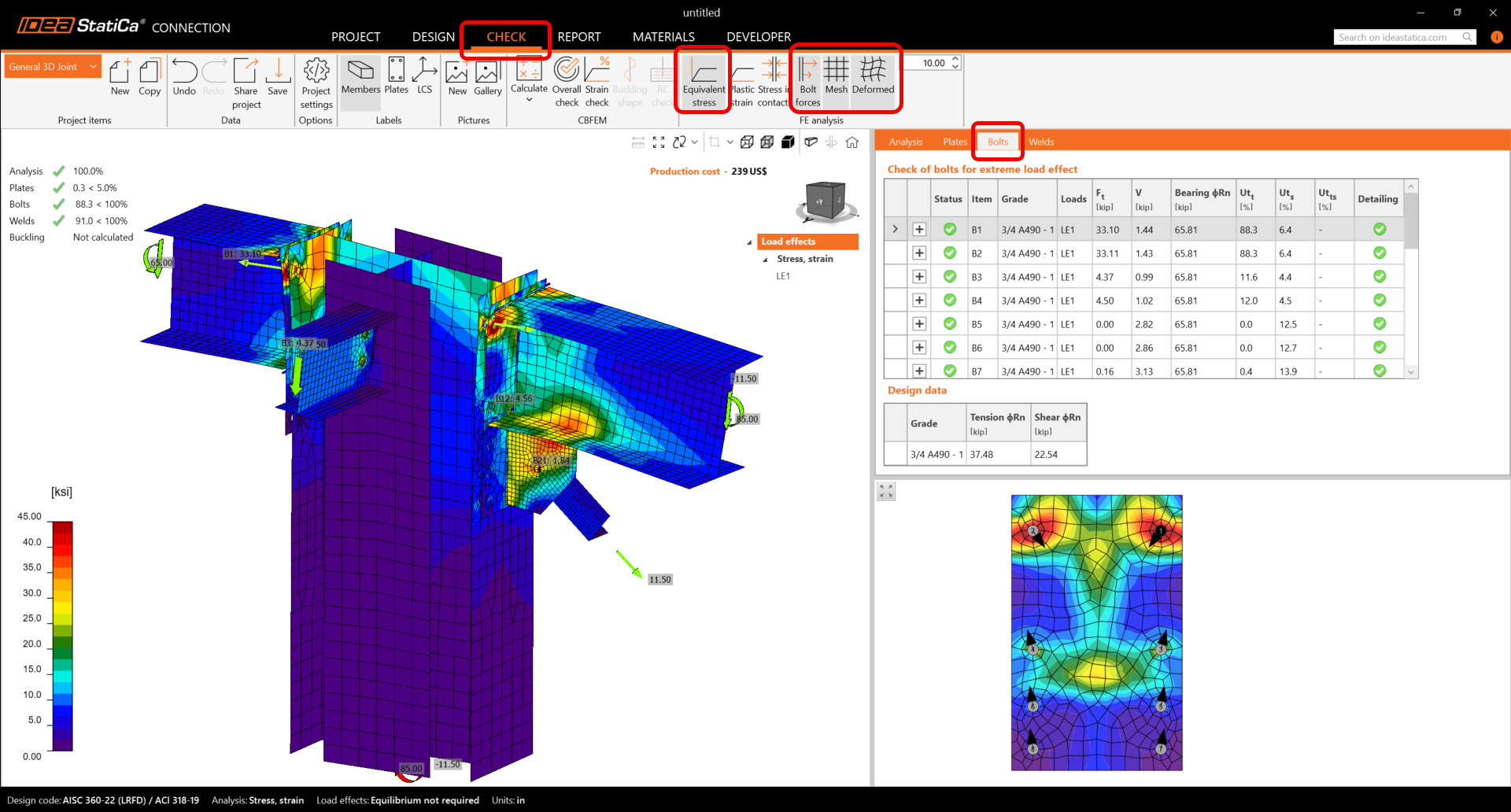

Přejděte na záložku zobrazení Posouzení a aktivujte Ekvivalentní napětí, Síly ve šroubech, Síť a Deformovaný tvar z pásu karet pro úplný přehled o tom, co se ve styčníku děje.

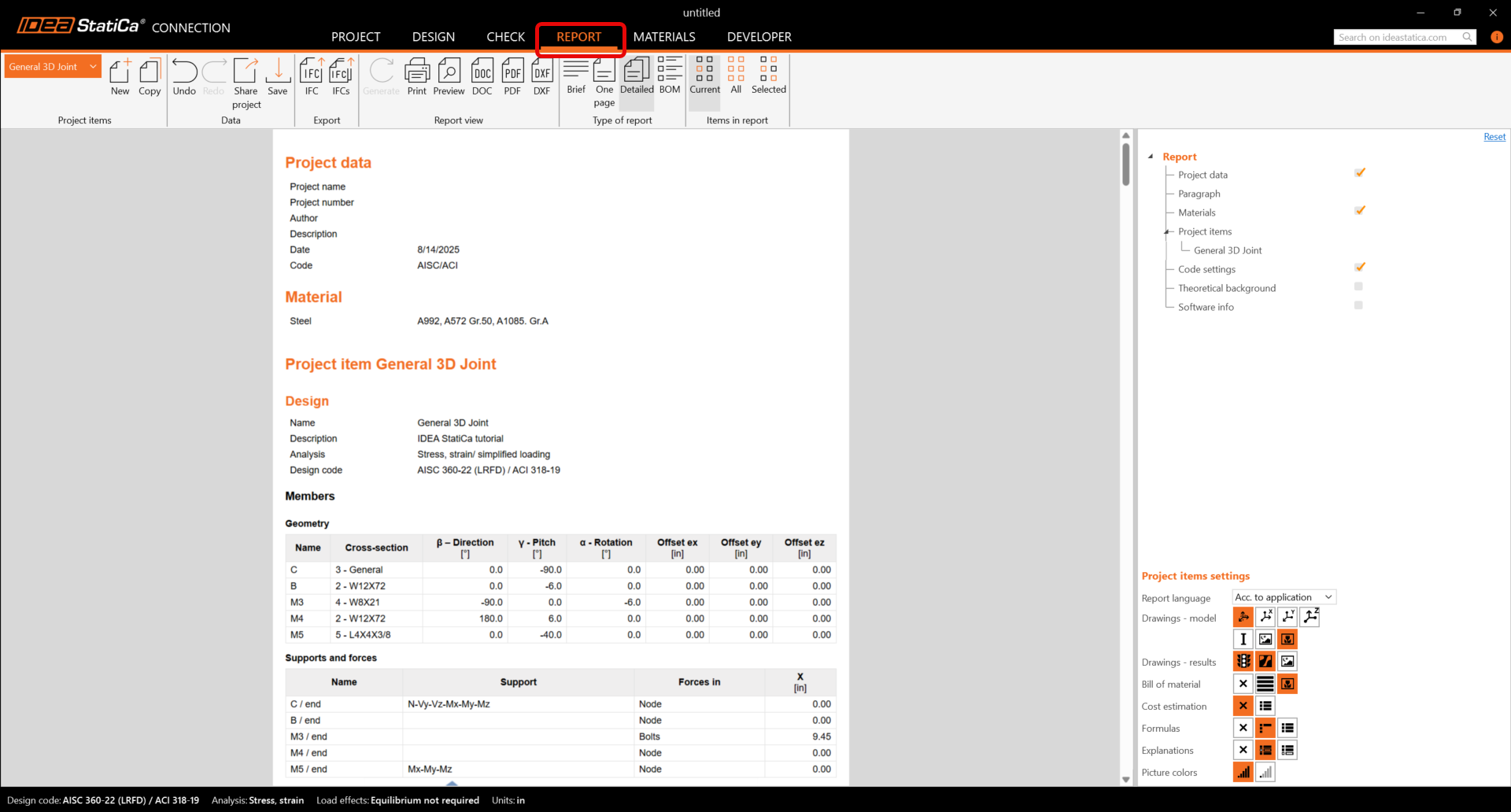

Hodnoty posouzení šroubů a síly spolu s posuzovacími rovnicemi jsou zobrazeny v tabulce Šrouby, stejně tak existuje záložka pro svary atd.
