Placas embebidas en Detail

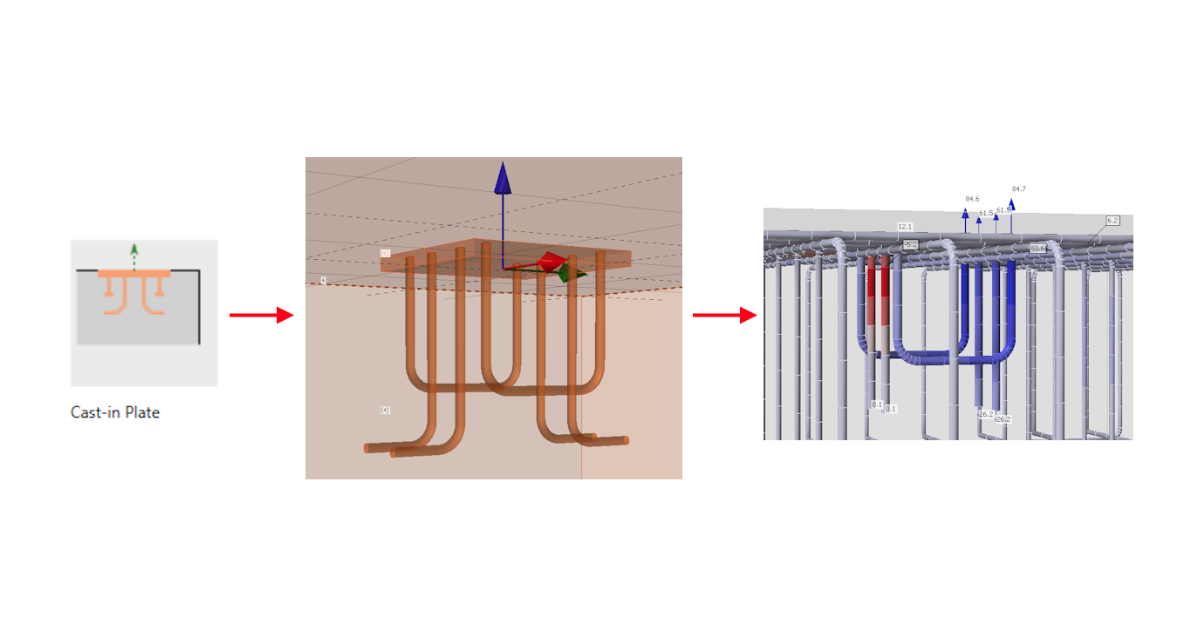

En Detail, puede encontrar placas embebidas con elementos de fijación/armadura de varios tipos de uso común en la construcción para la fijación de vigas, pilares o elementos de fachada. Las placas embebidas garantizan una transferencia de carga sólida y fiable entre las estructuras de acero y hormigón.
Dispositivo de placa embebida

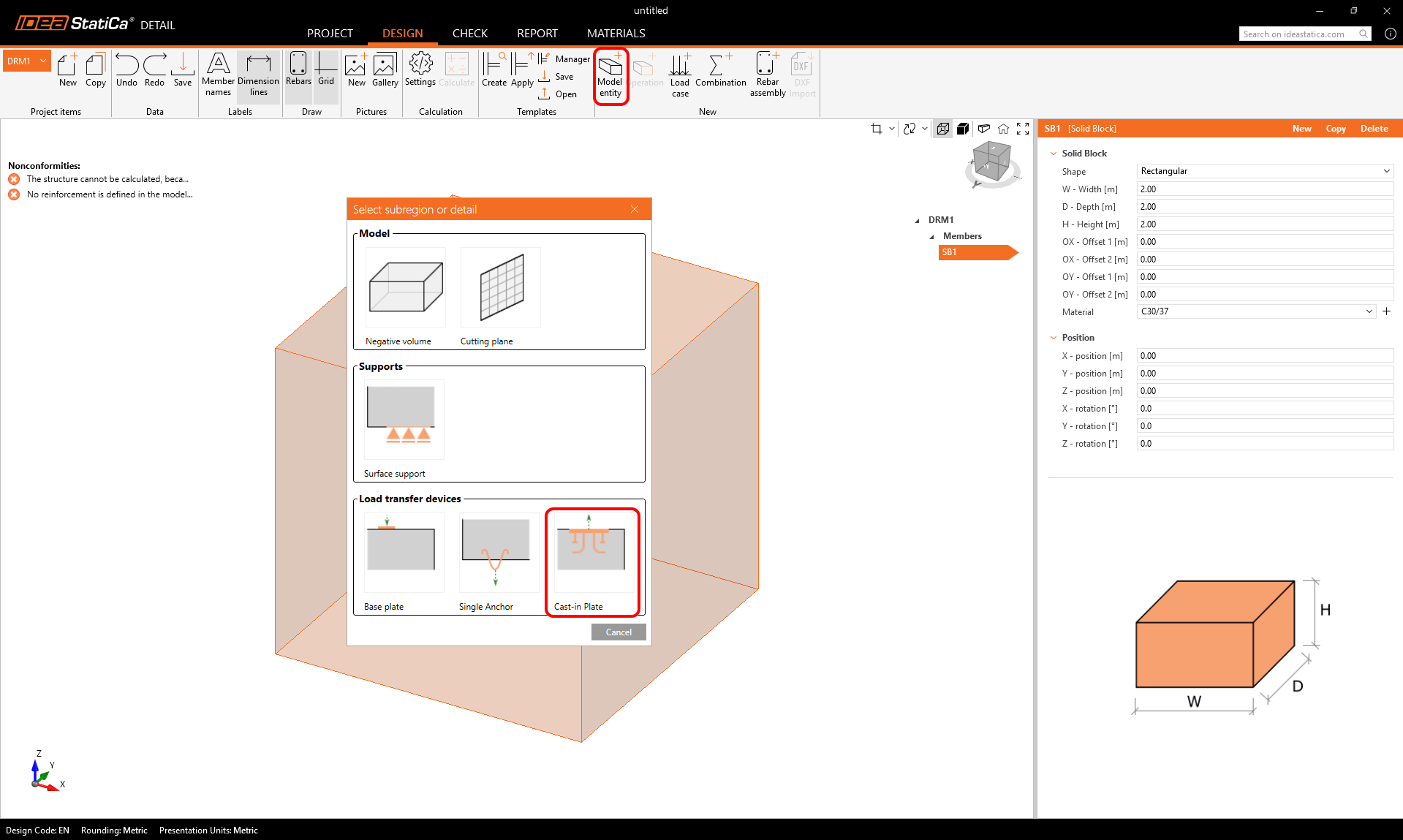

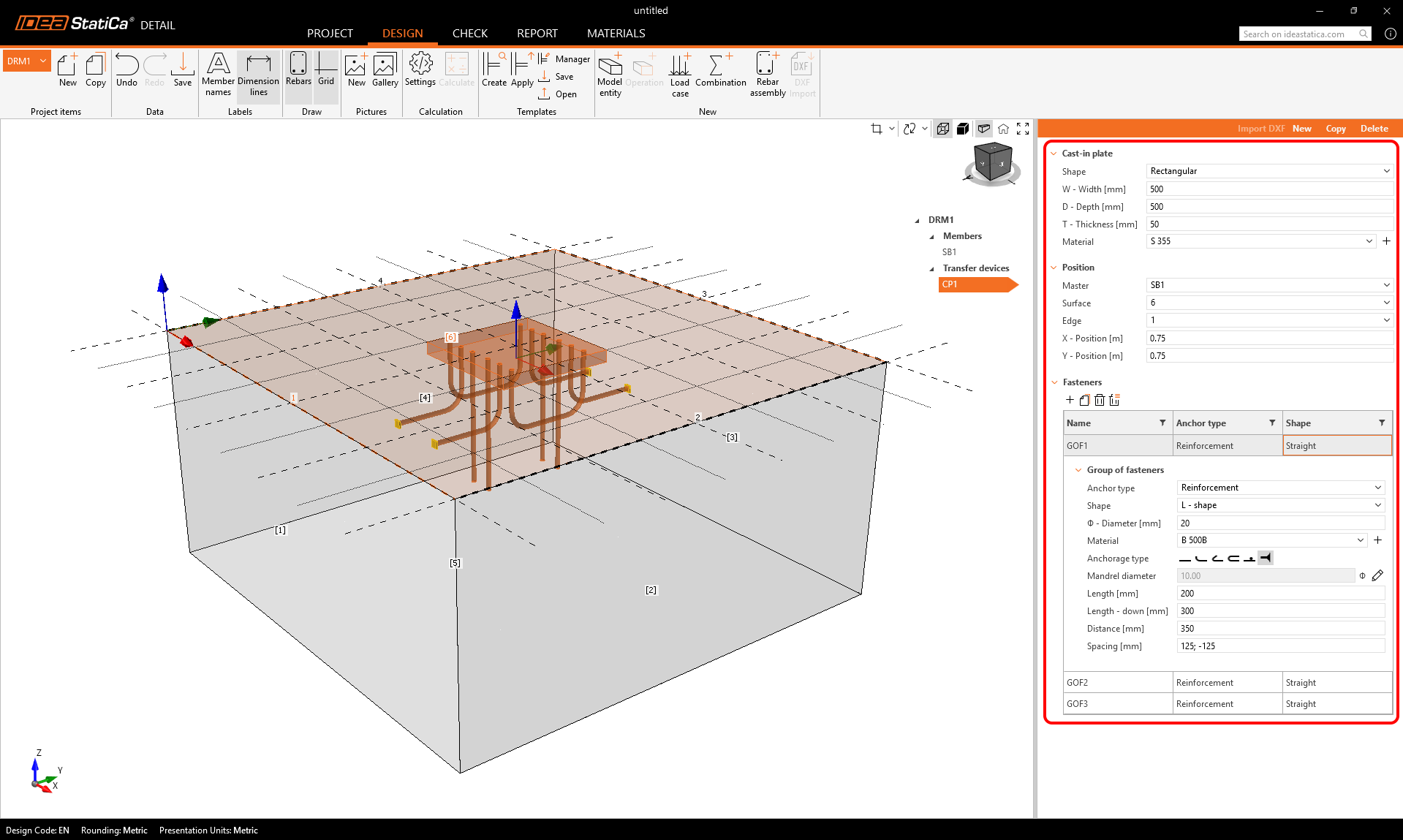

Las placas embebidas están disponibles como Dispositivo de Transferencia de Carga en la selección de entidades del modelo. La geometría y posición de la placa pueden definirse en una única cuadrícula de propiedades, mientras que una tabla adicional permite a los usuarios añadir y combinar múltiples grupos de elementos de fijación. Los elementos de fijación pueden definirse directamente para cada placa específica. Los usuarios pueden añadir un número ilimitado de elementos de fijación e incluso combinar múltiples tipos dentro de una misma placa.
Tipos de armadura
La placa embebida admite armadura soldada en tres formas: recta, en L y en U.

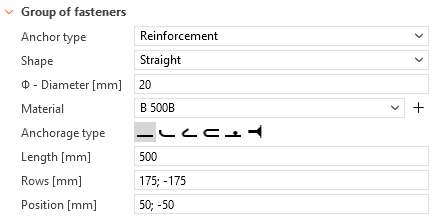

- Recta: Los anclajes pueden disponerse en filas y posiciones siguiendo una clave predefinida (similar a la colocación de tornillos en uniones). Los usuarios pueden definir el material, la longitud y el diámetro, así como especificar un tipo de anclaje.

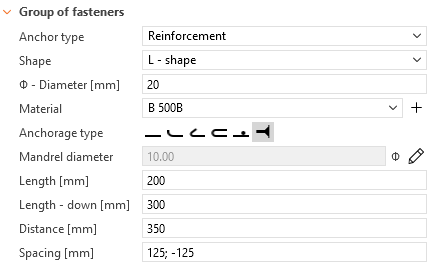

- En L: Se define como dos filas de anclajes con separación y distancia entre filas ajustables, con la opción de especificar el tipo de anclaje.

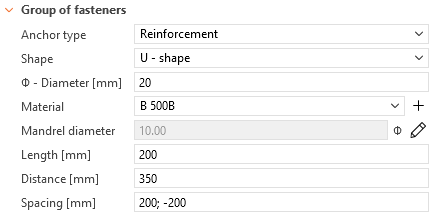

- En U: Una serie continua de armaduras que forman una U, conectadas por ambos lados.

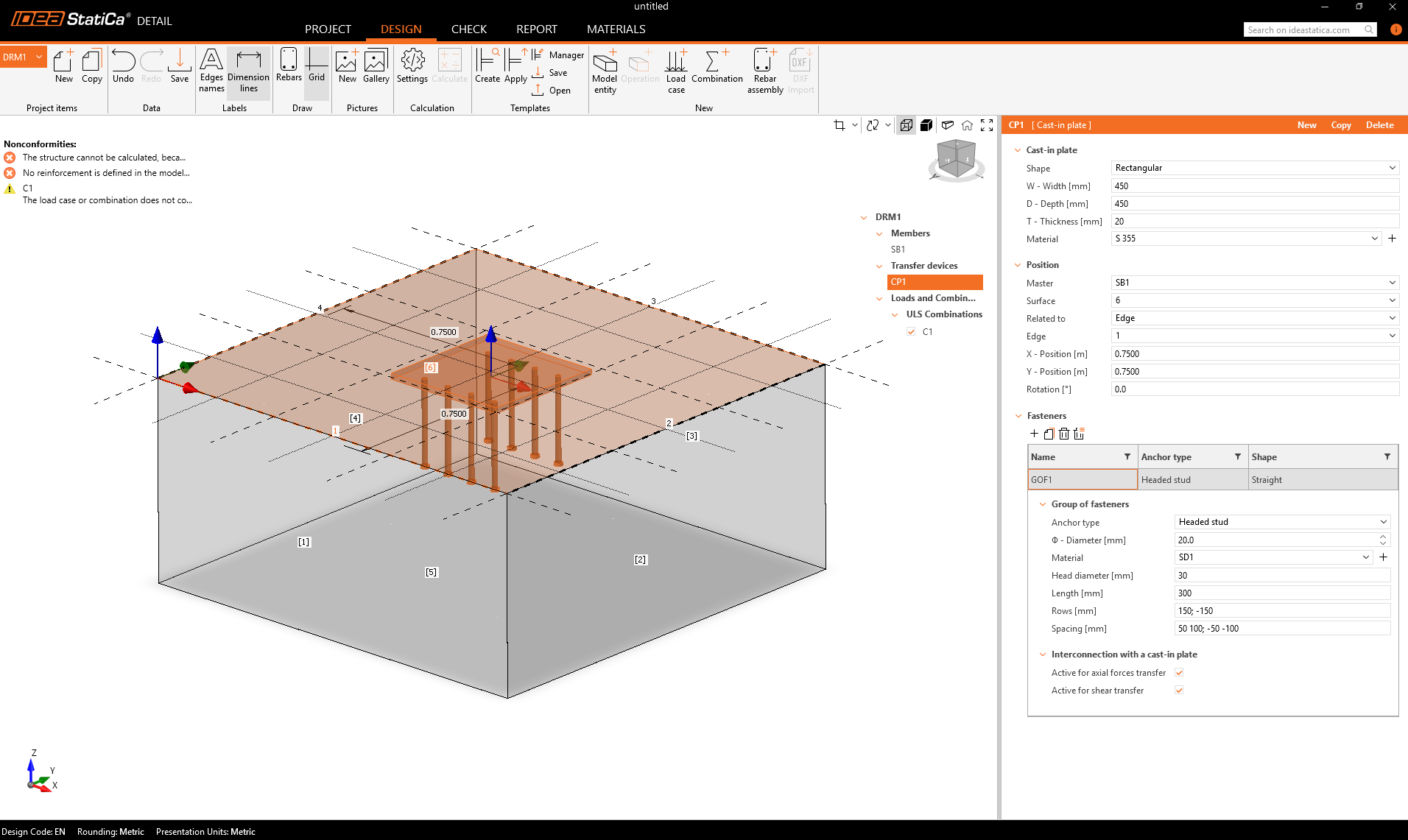

Perno con cabeza
El perno con cabeza transfiere la carga al hormigón exclusivamente mediante contacto por compresión. La cabeza se modela como un elemento de placa-lámina unido directamente al vástago del anclaje con dimensiones totalmente personalizables. La propia placa se modela de forma lineal, sin plasticidad, y no está sometida a verificaciones de resistencia. Dado que el vástago tiene resistencia de adherencia nula, toda la carga se transfiere al hormigón a través de la cabeza.
A este elemento se le asignan los grados de material correspondientes según ISO 13918, disponibles en el MPRL.
La entidad de placa embebida admite dos formas de entrada: Elemento de Fijación Individual (SF) y Grupo de Elementos de Fijación (GOF). Todos los tipos de elementos de fijación y entradas pueden combinarse.
Métodos para especificar cargas
Las cargas pueden aplicarse a una placa embebida mediante dos métodos:
- Directo – Las fuerzas se aplican directamente sobre la placa.
- Pilar (Muñón) – Se modela un pilar de acero corto sobre la placa:
- Se selecciona una sección transversal de acero de la base de datos, específica para cada código de diseño.
- La posición de la sección transversal respecto a la placa se define en la cuadrícula de propiedades.
- Las fuerzas internas (Fx, Fy, Fz, Mx, My, Mz) se aplican en la base del muñón y se redistribuyen a través de este hacia la placa, los anclajes y el hormigón.
Este enfoque proporciona una transferencia físicamente realista de las fuerzas del pilar a la placa embebida, coherente con el flujo de trabajo ya establecido para las placas base.
Importación desde Connection a Detail para placas embebidas
La exportación desde Connection y la importación en Detail admiten el flujo de trabajo de placas embebidas:
- Las placas siempre se importan como placas embebidas – Cualquier placa exportada desde Connection con pernos con cabeza o armadura adjuntos se importa en Detail como una entidad de placa embebida.
- Los anclajes se importan como Elementos de Fijación Individuales (SF) – Todos los anclajes, incluidos los pernos con cabeza y los anclajes de armadura, se importan como entidades SF en la placa embebida para garantizar una correspondencia uno a uno entre Connection y Detail. Los elementos de fijación agrupados (GOF) no se utilizan en este flujo de trabajo.
- Importación de cargas – solo fuerzas de soldadura – Solo se importan desde Connection las fuerzas de soldadura. Los anclajes en el modelo importado siempre están conectados tanto en dirección axial como en cortante. Esto permite al usuario en Detail definir de forma independiente el comportamiento de los anclajes, por ejemplo:
- Anclajes de armadura activos solo en dirección axial
- Pernos con cabeza activos solo en cortante
En Connection, los anclajes siempre están conectados tanto en dirección axial como en cortante, por lo que la separación de cargas no puede exportarse como ocurre con las placas base. La importación de «solo fuerzas de soldadura» preserva la flexibilidad en Detail manteniendo el comportamiento de Connection. Este método de importación está diseñado específicamente para el flujo de trabajo de placas embebidas y admite enfoques del tipo SCI P416, permitiendo un reparto y redistribución controlados de cargas entre los diferentes componentes de anclaje.
