Description générale des résultats à l'ELS dans l'application Detail

Dans le calcul des résultats à l'ELS, seul le comportement élastique du béton est pris en compte. En d'autres termes, un diagramme contrainte-déformation linéaire infini est considéré pour le béton. Vous pouvez afficher les effets à long terme ou à court terme pour les vérifications à l'ELS. Quelle est la différence entre ces deux effets ? Lisez l'article ci-dessous (paragraphe Béton ELS) pour en savoir plus.

• Modèles de matériaux (EN)

Contrainte

Il existe deux options pour afficher les résultats pour le béton et le ferraillage :

• le rapport entre la contrainte et la contrainte limite
• la contrainte elle-même

Les contraintes sont calculées pour les combinaisons de charges Caractéristiques et Quasi-permanentes.

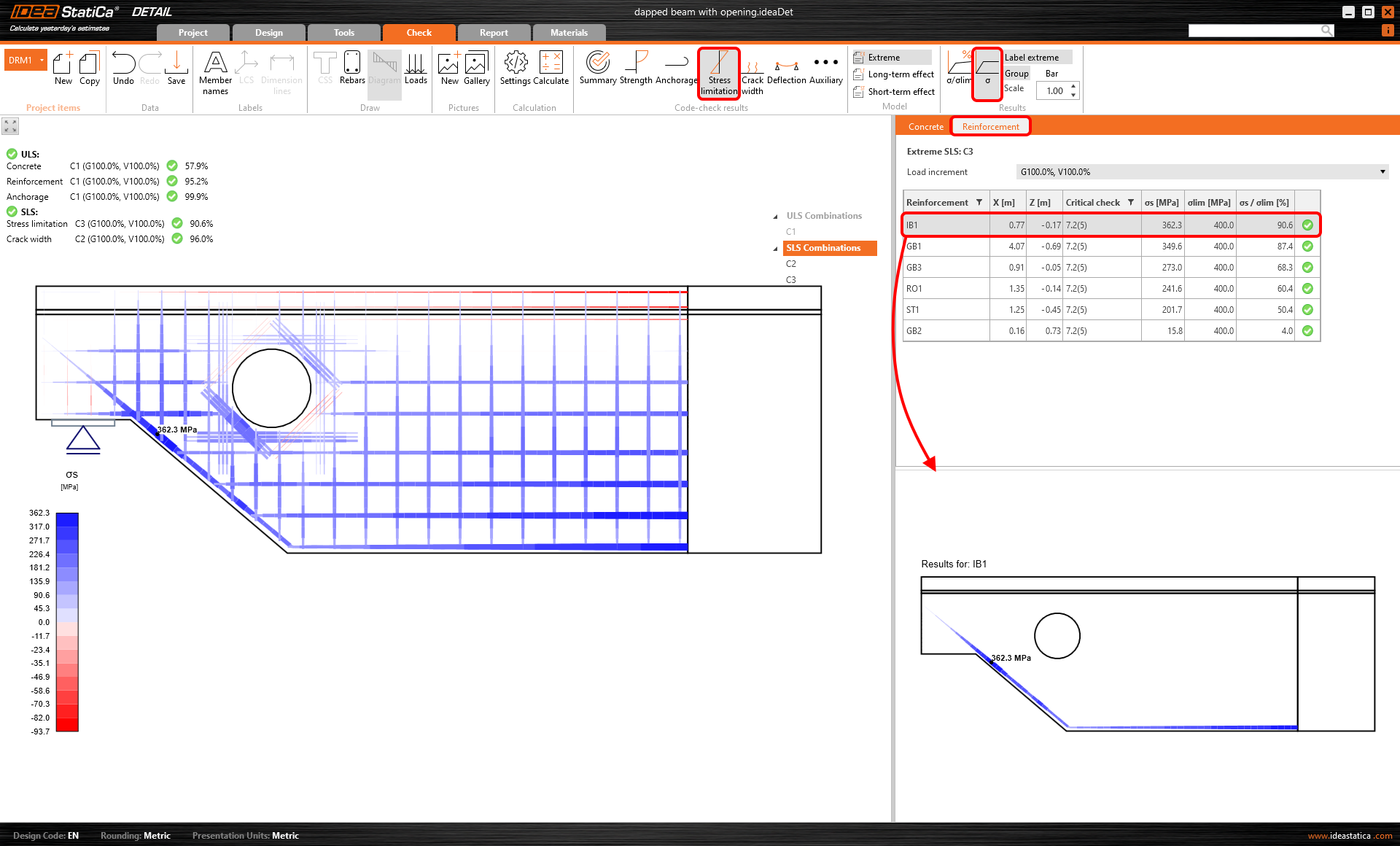

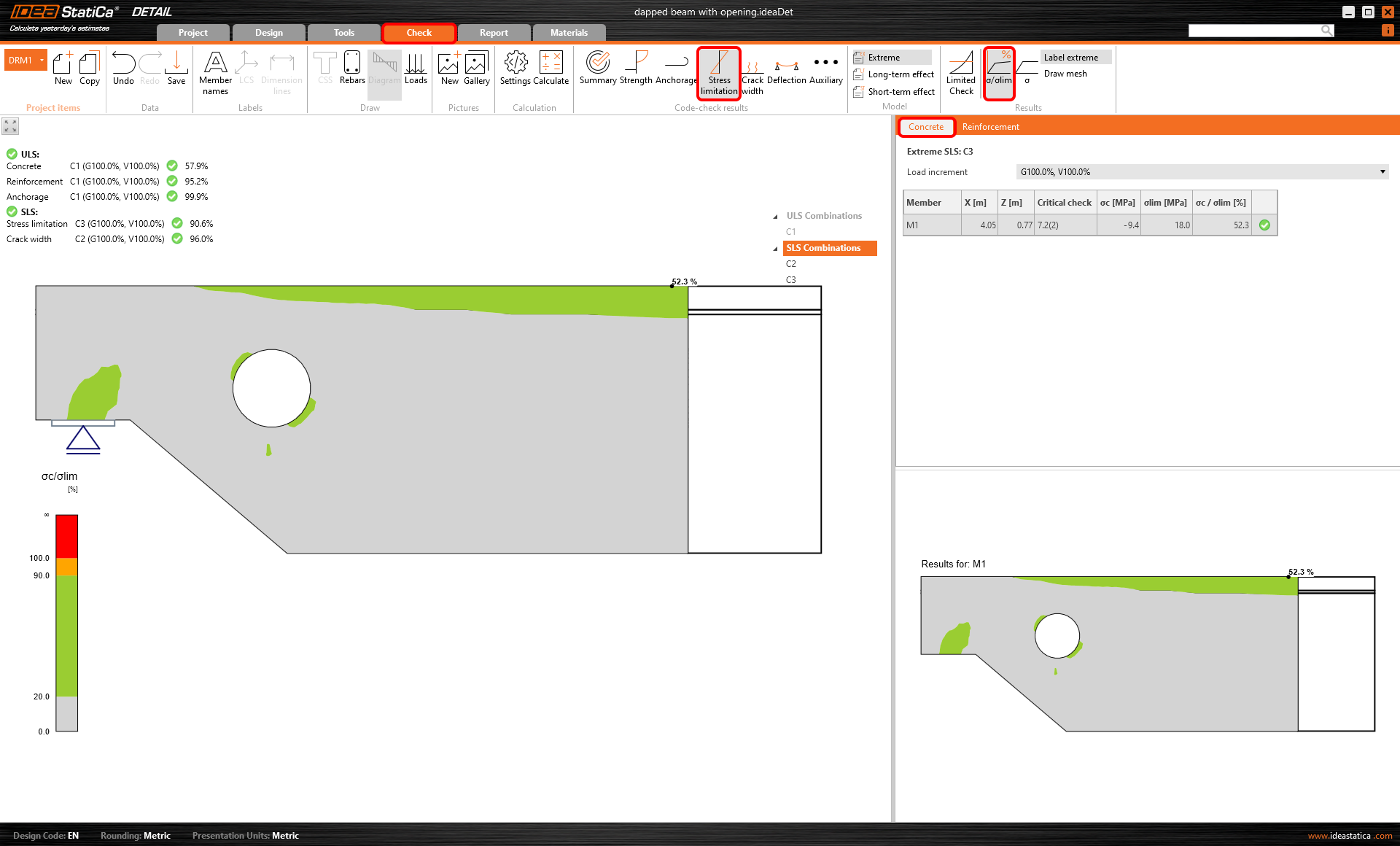

Rapport entre la contrainte et la contrainte limite

Les résultats sont clairs au premier coup d'œil : la couleur verte signifie que le taux de travail est inférieur à 90 %, l'orange correspond à un taux de travail de 90 à 100 %, et le rouge indique un taux supérieur à 100 %.

Lisez l'article suivant pour savoir comment la valeur limite est déterminée.

• Analyse à l'état limite de service

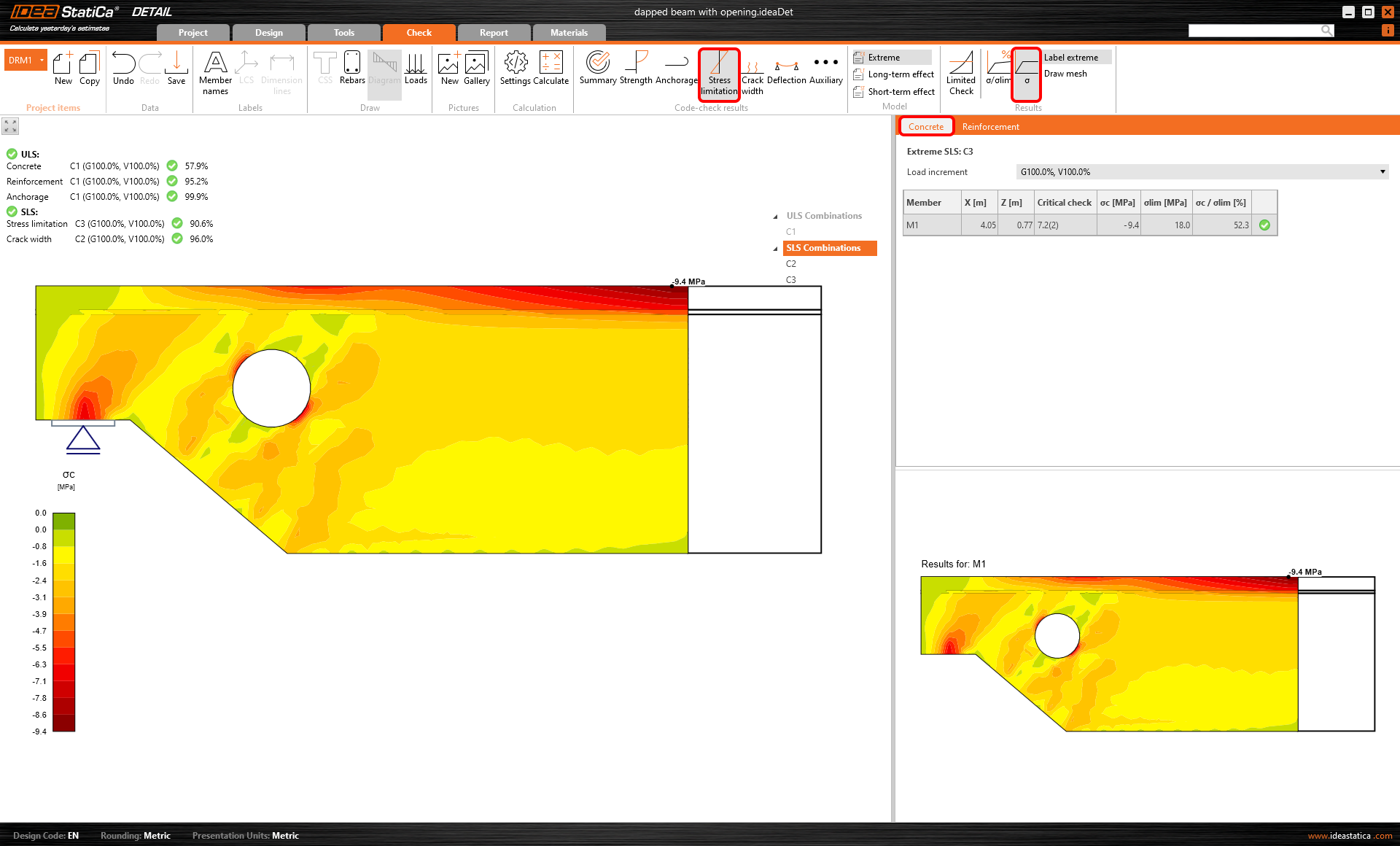

Contrainte

La méthode d'affichage est similaire aux résultats à l'ELU (dans ce cas, la contrainte est issue du calcul avec le comportement élastique du béton). Vous pouvez afficher la distribution de la contrainte dans le béton σ_c pour une fraction appliquée de la charge. Également connue sous le nom de contraintes principales σ₂.

Fissure

Dans cette section, vous découvrirez les quatre options d'affichage des résultats pour les vérifications de la fissuration. Lisez les articles suivants pour en savoir plus sur le calcul.

• Hypothèses principales et limitations du CSFM
• Vérification des éléments structurels dans IDEA StatiCa Detail

Les fissures sont calculées uniquement pour les combinaisons de charges Quasi-permanentes.

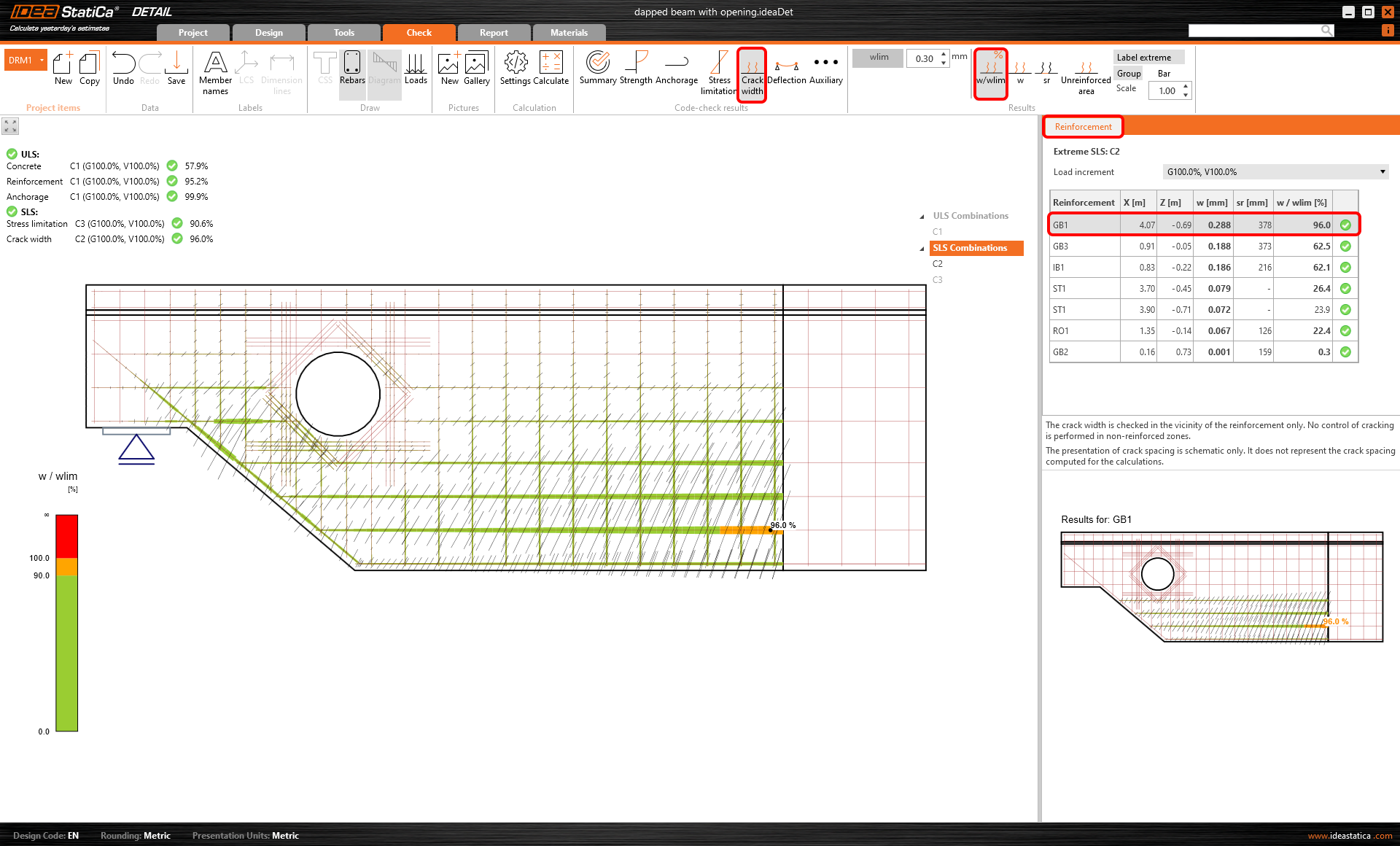

Rapport entre la largeur de fissure et la largeur limite de fissure

La valeur limite w_lim peut être définie dans le ruban supérieur. La valeur w_lim = 0,3 mm est définie par défaut conformément à l'Eurocode. Les résultats sont à nouveau différenciés par couleur (vert/orange/rouge) afin que la vérification soit évidente au premier coup d'œil.

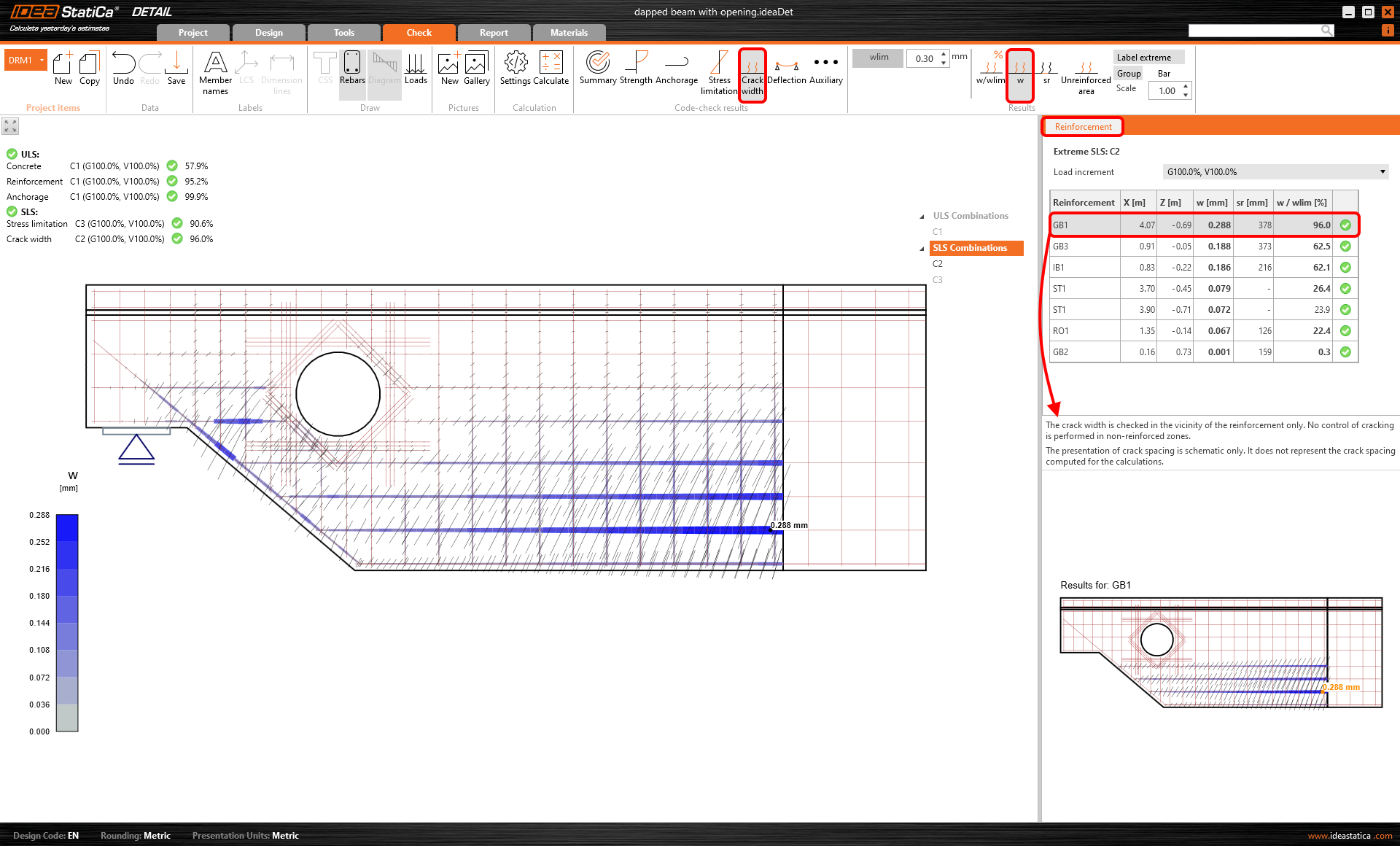

Largeur de fissure

Cette fonctionnalité permet d'afficher la largeur de fissure pour chaque élément du ferraillage.

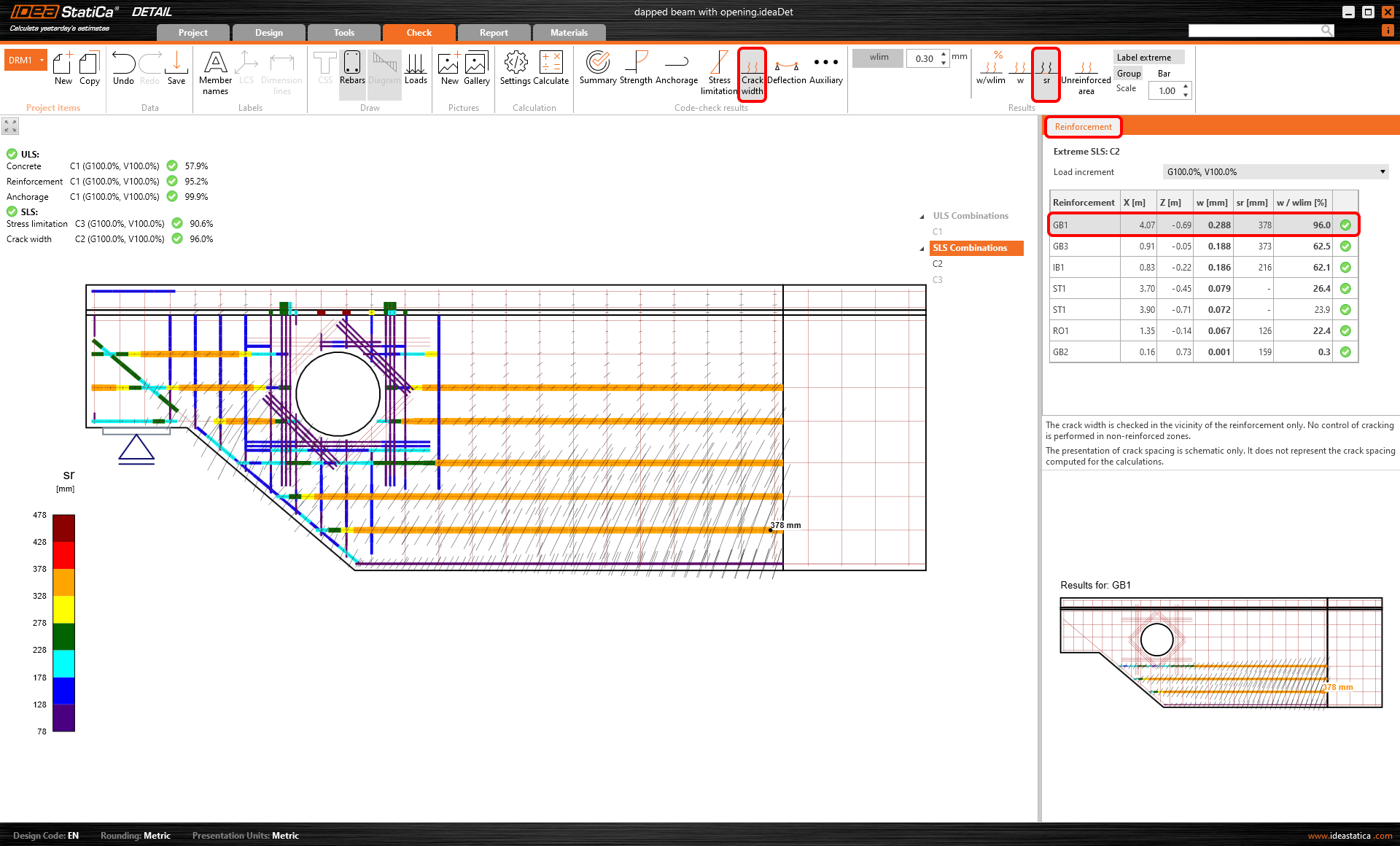

Distance entre les fissures stabilisées

Consultez les liens au début de la section. L'article explique la méthode de calcul de la distance entre les fissures stabilisées.

La représentation de l'espacement des fissures est uniquement schématique. Elle ne représente pas l'espacement des fissures calculé pour le calcul.

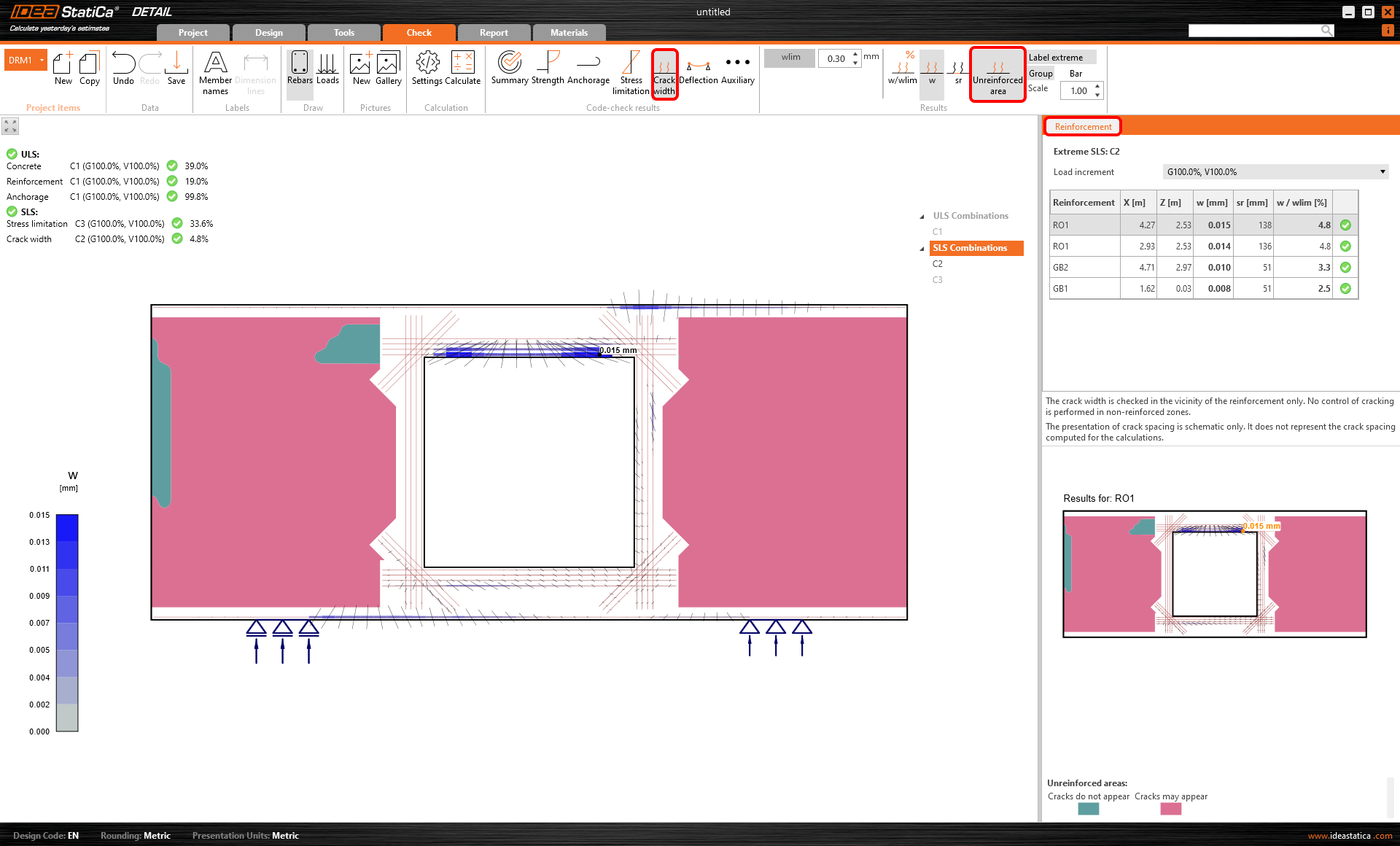

Zone non ferraillée

La largeur de fissure est vérifiée uniquement au voisinage du ferraillage. Le contrôle de la fissuration n'est pas effectué dans les zones non ferraillées.

Ce résultat montre simplement les zones non ferraillées où des fissures sont susceptibles d'apparaître. Il est recommandé de prévoir du ferraillage dans ces zones.

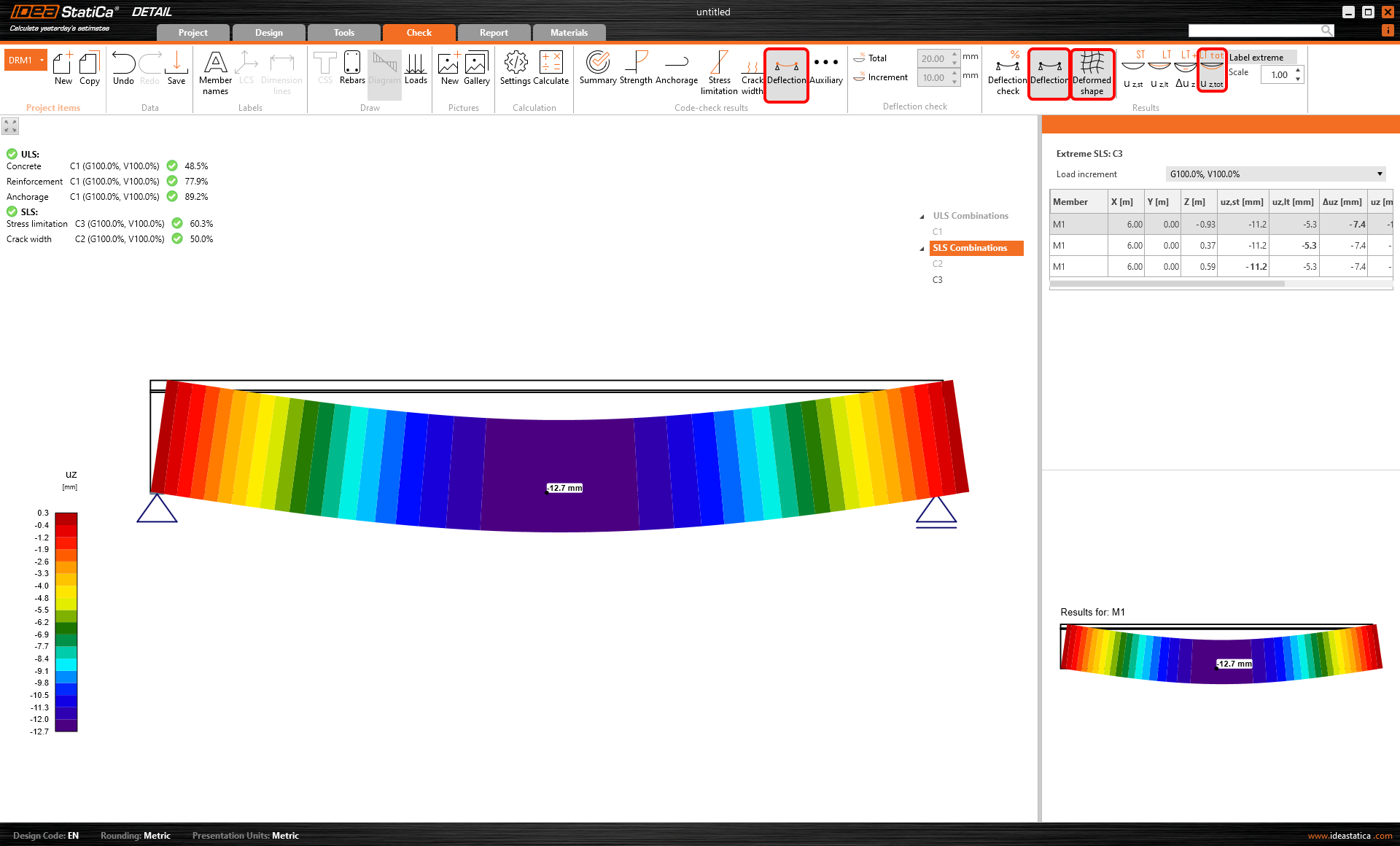

Flèche

Voir les options ci-dessous :

• u_z,st - Flèche immédiate due à la charge totale - calculée avec les rigidités à court terme Ec.
• u_z,lt - Flèche à long terme due aux charges à long terme (charges permanentes et de précontrainte) - calculée avec les rigidités à long terme Ec,eff. En d'autres termes, les coefficients de fluage sont inclus.
• Δu_z - Incrément de flèche dû aux charges à court terme (charges variables) - calculé avec les rigidités à court terme Ec.
• u_z,tot = u_z,lt + Δu_z

Les flèches sont calculées uniquement pour les combinaisons de charges Caractéristiques.

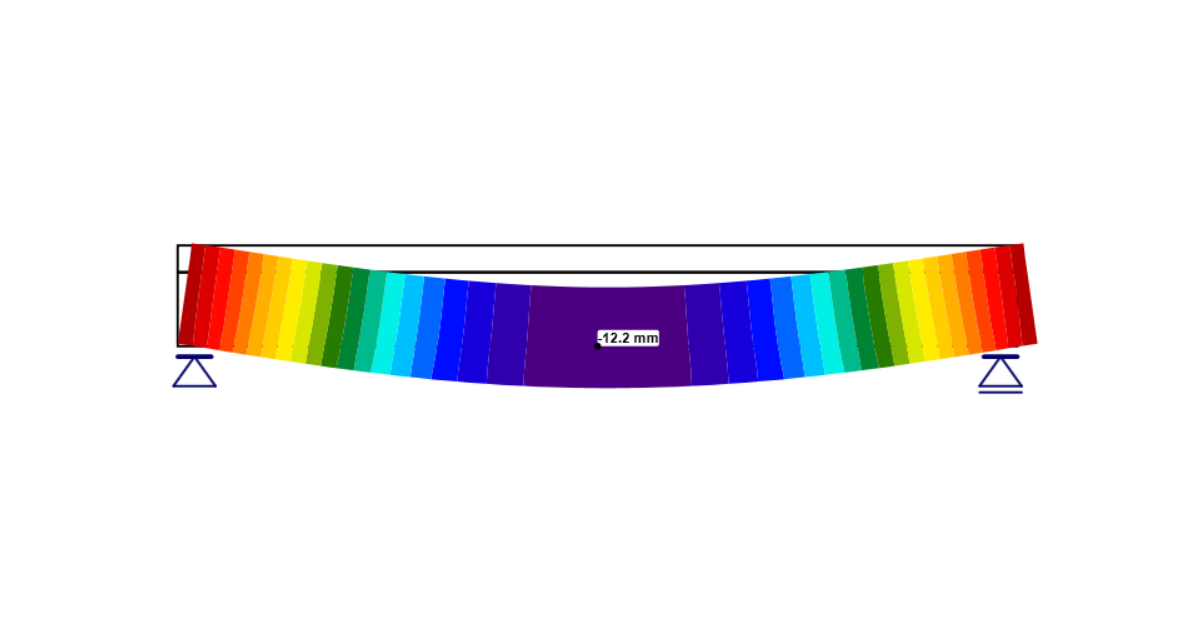

En plus des valeurs tabulaires dans la section Données, vous pouvez afficher la déformée. Vous pouvez également modifier l'échelle de la déformation.

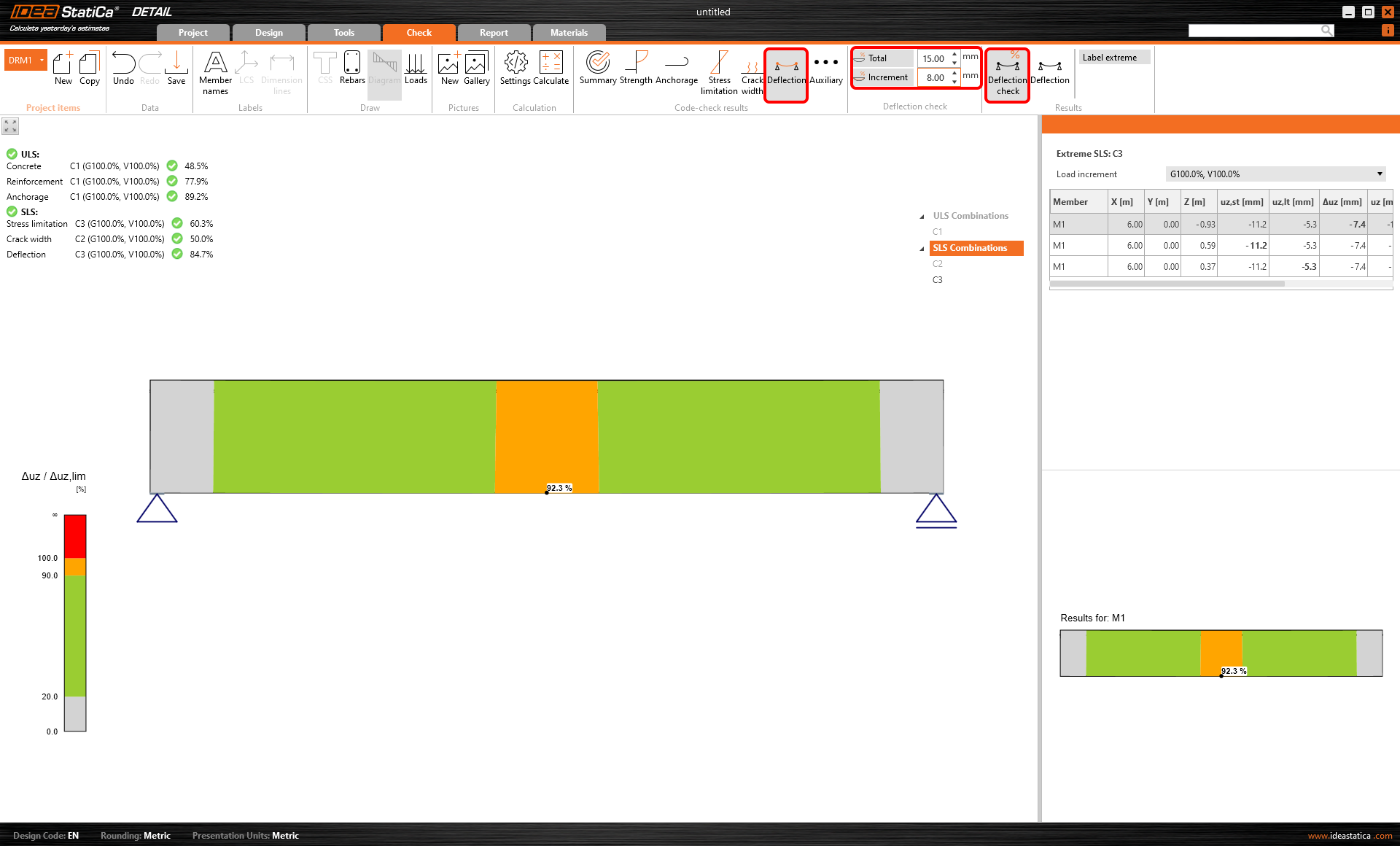

Enfin, en plus de l'affichage des déformations, il est également possible d'effectuer une vérification de la flèche. Vous pouvez choisir entre deux vérifications - Incrément et Total.

• Δu_z / Δu_z,lim -  Incrément
• u_z,tot / Δu_z,lim - Total

Δu_z,lim, et Δu_z,lim peuvent être définis manuellement dans la barre de vérification de la flèche dans le ruban supérieur.

La vérification de la flèche n'est pas autorisée pour les extrémités tronquées.

Exemple pratique

Pour un exemple pratique d'affichage des résultats, consultez la vidéo issue du webinaire précédemment diffusé en direct. Du fait que nous disposons de deux modèles identiques, qui diffèrent par leur mode d'utilisation, nous pouvons vérifier et comparer les résultats pour les deux.
