Verificări

Flambaj lateral-torsional al secțiunilor deschise cu reazeme laterale și torsionale

Steel

Member

EN (Eurocode)

Buckling

Acest articol este disponibil și în:

Tradus de AI din engleză

Rezistența la flambaj lateral-torsional (LBA) guvernează adesea proiectarea grinzilor cu secțiune deschisă. Aceasta poate fi semnificativ crescută prin luarea în considerare a rezemelor asigurate de un planșeu sau un acoperiș, de obicei un panou sandwich. Rezistența la flambaj lateral-torsional este comparată pe o secțiune IPE și o secțiune C formată la rece.

Planșeul de beton, dacă este conectat la grinzi prin dornuri cu cap, restrânge eficient flambajul lateral-torsional al acestor grinzi. Tablele trapezoidale sau panourile sandwich, conectate de obicei prin șuruburi autoforante, nu au rezistența și rigiditatea suficiente pentru a restricționa complet flambajul lateral-torsional. Totuși, ele pot contribui până la un anumit punct. Modul în care este aplicată această rezemare laterală-torsională este descris în acest articol.

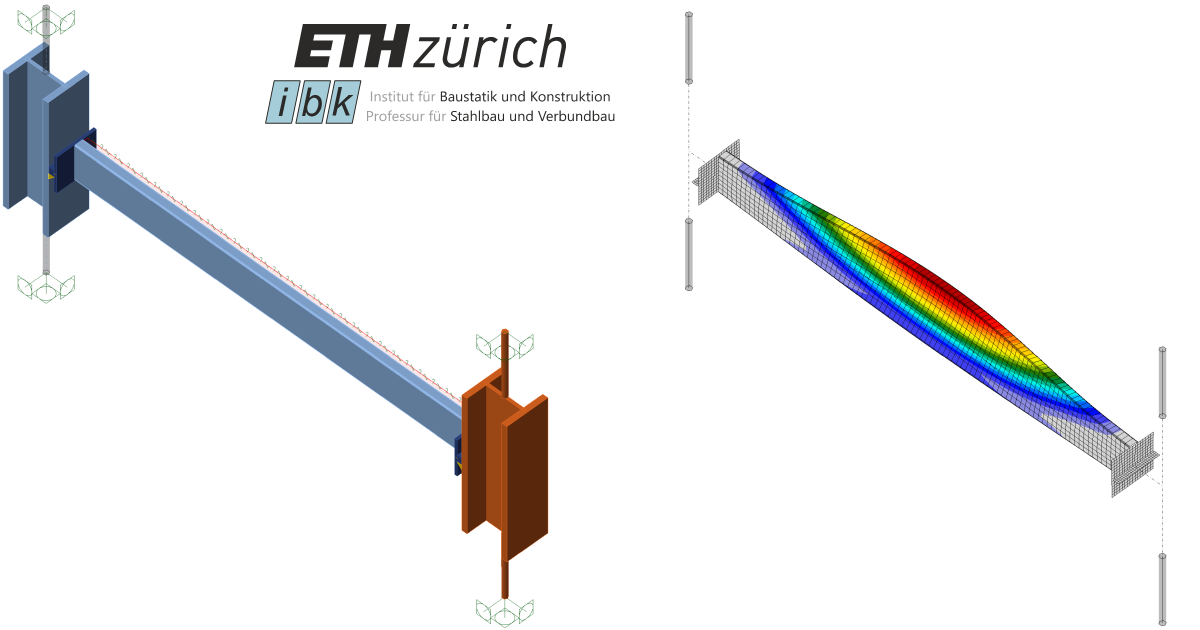

În acest studiu aprofundat realizat de autori de la ETH Zürich, rezultatele a trei programe de analiză liniară la flambaj sunt comparate: LTBeam, Abaqus și IDEA StatiCa Member. Diferențele sunt discutate și explicate. În plus, rezultatele analizei geometrice și materiale neliniare cu imperfecțiuni ale două programe sunt comparate: Abaqus și IDEA StatiCa Member. LTBeam nu dispune de această funcționalitate.

Sunt investigate două secțiuni transversale:

IPE 240
CFC265x65

Sunt investigate trei tipuri de reazeme la talpa superioară:

Reazem lateral (de forfecare)
Reazem torsional
Combinație de reazem lateral și torsional

Sunt considerate două tipuri de încărcare:

Încărcare uniform distribuită
Forță la mijlocul deschiderii

Două tipuri de condiții la limită:

Încastrat
Articulat

Concluzii

Simulările prin Analiza Liniară la Flambaj (LBA) arată o bună concordanță pentru valori mici ale rezemelor pentru toate cele trei programe; totuși, la valori mai mari ale rezemelor, LTBeam diverge. Aceasta este cauzată de o simplificare majoră: secțiunea transversală din LTBeam, care utilizează elemente 1-D, nu se poate deforma. IDEA StatiCa Member cu Abaqus prezintă o bună concordanță în factorul critic de flambaj.
Analiza Geometrică și Materială Neliniară cu Imperfecțiuni (GMNIA) arată din nou o bună concordanță între IDEA StatiCa Member și Abaqus (diferență maximă de 5%).

Raportul complet este atașat.

Autor: Andreas Müller M.Sc.

Investigator responsabil: Prof. Dr. techn. Andreas Taras

ETH Zurich, Institute of Structural Engineering (IBK)
